ADP2116可配置降压DC-DC稳压器
ADI公司的可配置，双3A /单6A，同步，降压DC-DC稳压器（ADP2116 Configurable Step-Down DC-to-DC Regulator）
发布时间：2018-06-14
ADI公司的 ADP2116是一款多功能，同步，降压型开关稳压器，可满足广泛的客户负载点要求。两个PWM通道可配置为在3 A和3 A（或3 A和2 A）提供独立输出，或者可配置为能够提供6 A的单个交错输出。两个PWM通道为180°相移减少输入纹波电流和输入电容。ADP2116具有高效率，可在高达2 MHz的开关频率下工作。在轻负载时，ADP2116可设置为以脉冲跳跃模式工作以实现更高效率，或者在强制PWM模式下工作，以用于噪声敏感应用。
ADP2116采用优化的压摆率设计，可降低EMI辐射，使器件能够为敏感的高性能信号链电路供电。开关频率可以设置为300 kHz，600 kHz或1.2 MHz，也可以与外部时钟同步，从而最大限度地降低系统噪声。双向同步引脚也可配置为90°异相输出时钟，为可堆叠多相电源解决方案提供了可能性
ADP2116的输入电压范围为2.75 V至5.5 V，可转换为0.8 V，1.2 V，1.5 V，1.8 V，2.5 V或3.3 V的固定输出，可通过外部电阻为每个通道独立设置。如果使用电阻分压器，输出电压可以设置为低至0.6 V.ADP2116工作在-40°C至+ 125°C的结温范围。
ADP2116可配置降压DC-DC稳压器特性
可配置3 A / 3 A或3 A / 2 A双输出负载组合或6 A组合单输出负载
效率高：高达95％
输入电压V IN：2.75 V至5.5 V.
±1.5％准确的参考电压
可选择的开关频率为300 kHz，600 kHz，1.2 MHz，或从200 kHz到2 MHz同步
独立使能输入和电源良好输出
过流和热过载保护
32引脚，5 mm x 5 mm LFCSP封装
可选固定输出电压0.8 V，1.2 V，1.5 V，1.8 V，2.5 V或3.3 V，或可调输出电压至0.6 V（最小）
优化的栅极压摆率可降低EMI
外部同步输入或内部时钟输出
双相，180°相移PWM通道
用于快速瞬态响应的电流模式
具有轻载或强制PWM操作的脉冲跳跃模式
输入欠压锁定（UVLO）
可编程软启动
ADP2116可配置降压DC-DC稳压器应用
负载点调节
电信和网络系统
消费类电子产品
工业和仪器仪表
医疗
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

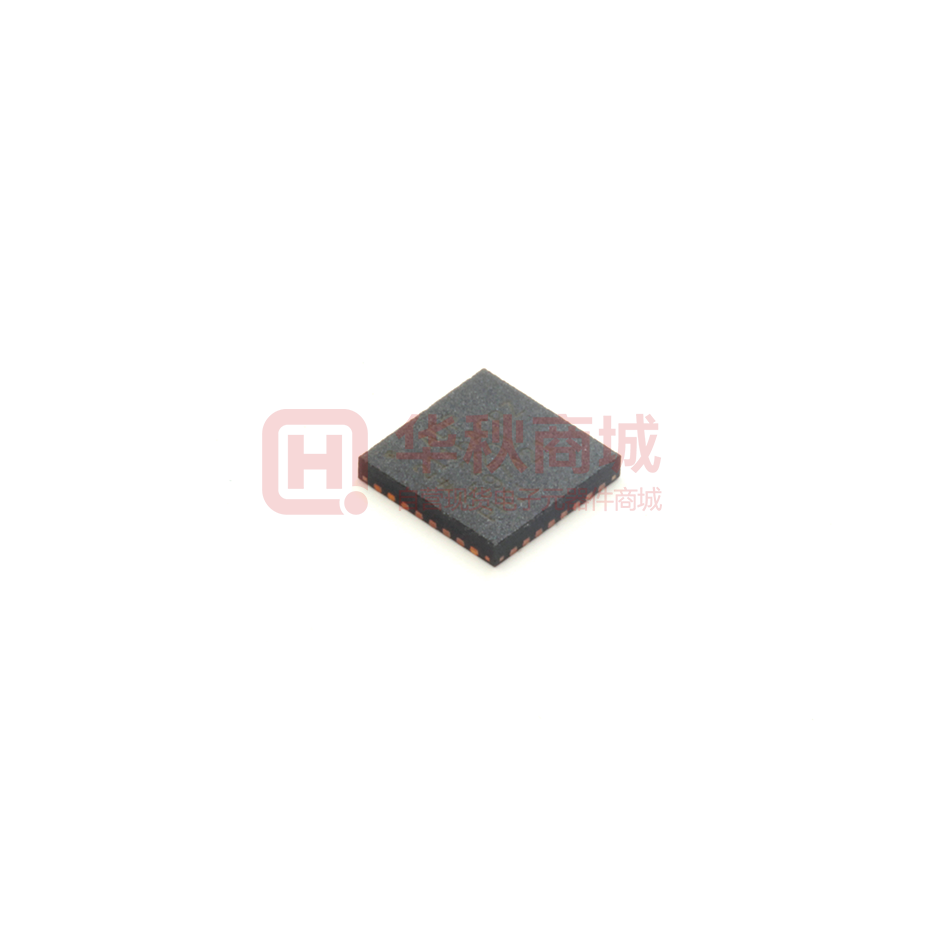

 | | ADP2116ACPZ-R7 | DC-DC电源芯片-电源管理 | 可配置，双3 A/单6 A， 同步降压直流至直流稳压器 | ￥20.74680 | 在线订购 |
