AS1109 8 位 LED 驱动器
ams 推出具有诊断功能的 AS1109 恒流 8 位 LED 驱动器（AS1109 8-Bit LED Drivers）
发布时间：2018-06-14
ams 的 AS1109 可以通过快速串行接口驱动多达 8 个 LED，具有 8 个恒流输出驱动器和片载诊断回读功能。高时钟频率（高达 50 MHz）、可调节输出电流和灵活的串行接口，使得该器件非常适合于大容量传输应用。可以通过外部电阻器 (REXT) 调节输出电流（高达 100 mA/通道）。具有施密特触发器输入的串行接口包括一个集成移位寄存器。此外，内部数据寄存器还存储当前显示的数据。
该器件的集成诊断功能适能够诊断超温、LED 开路和 LED 短路状况。集成寄存器可存储加载过程中的全局故障状态信息，以及详细的温度/LED 开路/LED 短路诊断结果。
AS1109 还具有低电流诊断模式，以尽量减少故障测试期间的显示器闪烁情况。工作温度范围为 -40°C 至 +125°C，是工业应用的理想选择。可采用 16 引脚 SOIC-150、16 引脚 QFN (4 x 4 mm) 和 16 引脚 QSOP-150 封装。
AS1109 8 位 LED 驱动器特性
8 个恒流输出通道
出色的输出电流精度
每通道输出电流：0.5 mA 至 100 mA
受控型浪涌电流
超温、LED 开路、LED 短路诊断功能
低电流测试模式
全局故障监控
低关断模式电流：3 µA
快速串行接口：高达 50 MHz
级联配置
适用于 PWM 的快速输出驱动器
AS1109 8 位 LED 驱动器应用
使用静态或多路复用 LED 点阵和调光功能的定速或慢速滚动显示器
大屏幕 LED 点阵显示器
混合 LED 显示器和开关监控
电梯显示器
公共交通（地铁、火车、公交车、出租车、飞机）
体育场和公共场所的大屏幕显示器
零售商店的价格指示器
促销面板
条形图显示器
工业控制器显示器
白色家电面板
应急指示灯
交通标志
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

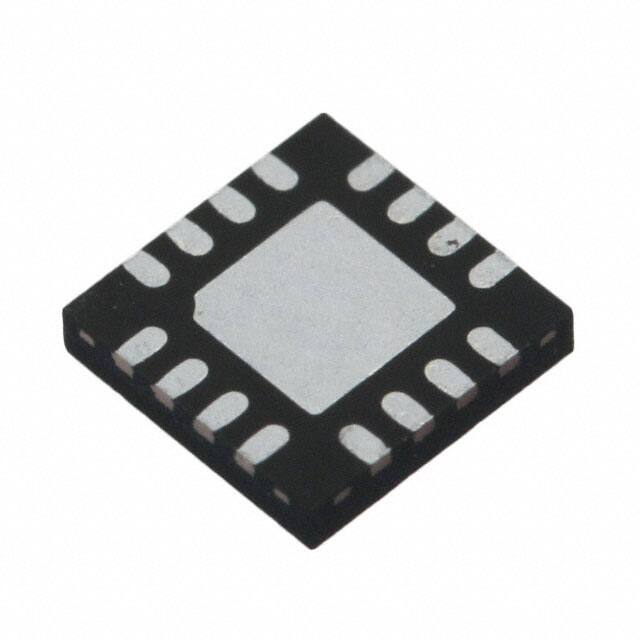

 | | AS1109-BQFR | LED/照明驱动器-电源管理 | IC LED DRIVER LINEAR 100MA 16QFN | 在线订购 |
