MAX14920 / 21 AFE
Maxim的MAX14920 / 21器件（MAX14920/21 AFEs）具有低噪声和失调放大器，可缓冲高达5 V的差分电压
发布时间：2018-06-14
Maxim的 MAX14920 / MAX14921电池测量模拟前端器件可精确采样电池电压，并为最高16个电池/ 65 V（最大值）的一次/二次电池组提供电平转换。MAX14920可监控多达12个电池，而MAX14921可监控多达16个电池。两个器件同时对所有电池电压进行采样，从而实现准确的充电状态和源电阻测定。所有单元电压均采用单位增益电平转换为接地参考，简化了外部ADC数据转换。
这些器件具有低噪声，低失调放大器，可缓冲高达5 V的差分电压，可监控所有常见的锂离子（Li +）电池技术。产生的电池电压误差为±0.5 mV。这些器件的高精度使其成为监测电池化学成分的理想选择，具有非常平坦的放电曲线，如锂金属磷酸盐。外部FET驱动器支持无源单元平衡。
设备中的集成诊断功能可实现开路检测和欠压/过压报警。这些器件由菊花链SPI接口控制。MAX14920采用64引脚（10 mm x 10 mm）TQFP封装，带有裸焊盘。MAX14921采用80引脚（12 mm x 12 mm）TQFP封装。两款器件的额定温度范围均为-40°C至85°C。
MAX14920 / 21 AFE特性
高准确率
±0.5 mV（最大值）电池电压
同时电池电压采样
集成诊断
开路和短路故障检测
欠压/过压警告
热关机
低电量
1μA/10μA电池电流消耗
1μA关断模式
灵活性高
SPI接口
12芯和16芯版本
最小6 V（3个单元）操作
0.5 V至4.5 V电池电压范围
集成电池平衡FET驱动器
集成5 V LDO
MAX14920 / 21 AFE应用
电子运输能源包
储能包
工业电池备用系统
电信电池备份系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

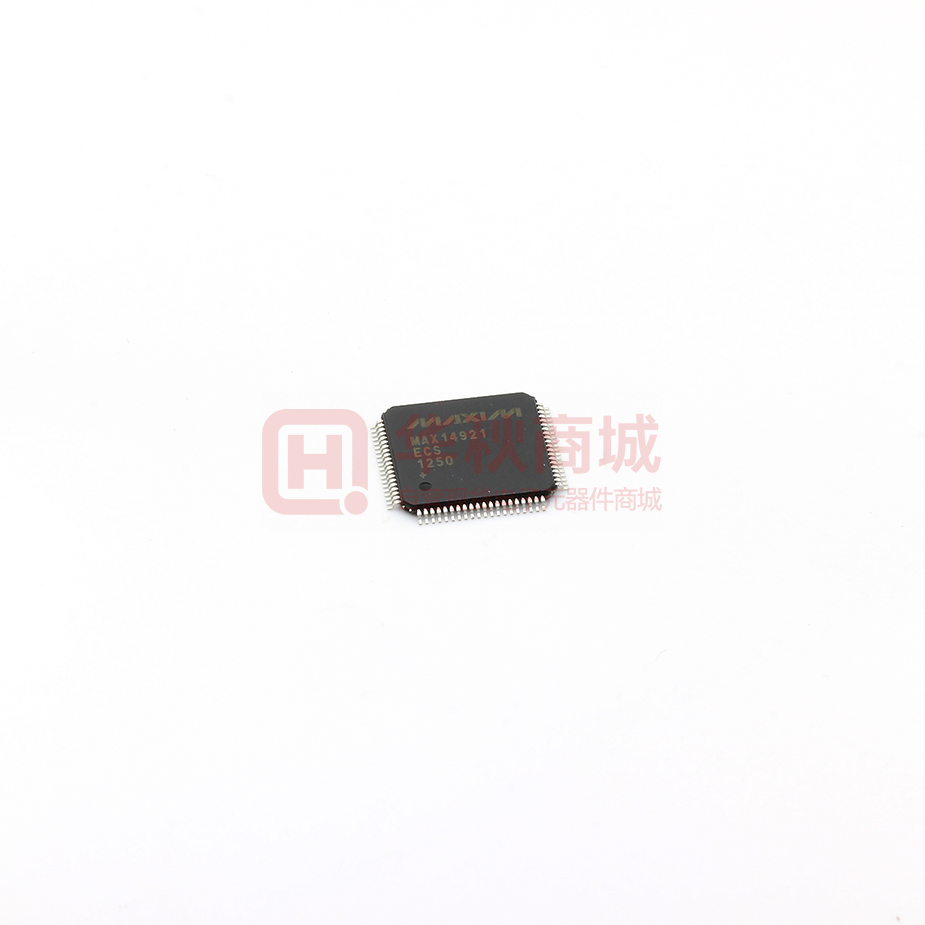

 | | MAX14921ECS+ | 电池管理-电源管理 | 高精度16芯电池监测AFE 80TQFP | ￥17.02000 | 在线订购 |
 | | MAX14920ECB+ | 电池充电管理-电源管理 | IC BATT MON MULTI 1-12C 64TQFP | ￥138.00201 | 在线订购 |
