LM22676稳压器
德州仪器（TI）的3 ASIMPLESWITCHER®降压稳压器（LM22676 Voltage Regulator），具有精确使能功能
发布时间：2018-06-14
德州仪器（TI）的LM22676开关稳压器提供了使用最少的外部元件实现高效，高压降压（降压）稳压器所需的所有功能。这款易于使用的稳压器采用42 V，N沟道MOSFET开关，可提供高达3 A的负载电流。出色的线路和负载调节以及高效率（> 90％）。电压模式控制提供最短的最小导通时间，允许输入和输出电压之间的最大比率。内部环路补偿意味着用户不需要计算环路补偿组件的繁琐任务。提供固定的5 V输出和可调输出电压选项。
500 kHz的开关频率允许小的外部元件和良好的瞬态响应。精确使能输入可简化稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25μA（典型值）。内置软启动（500μs，典型值）可节省外部元件。LM22676还具有内置热关断和限流功能，可防止意外过载。
LM22676稳压器特性
宽输入电压范围：4.5 V至42 V.
内部补偿电压模式控制
采用低ESR陶瓷电容稳定
120mΩN沟道MOSFET PFM封装
100mΩN沟道MOSFET PSOP-8封装
LM22676稳压器应用
SO PowerPAD（裸露焊盘）

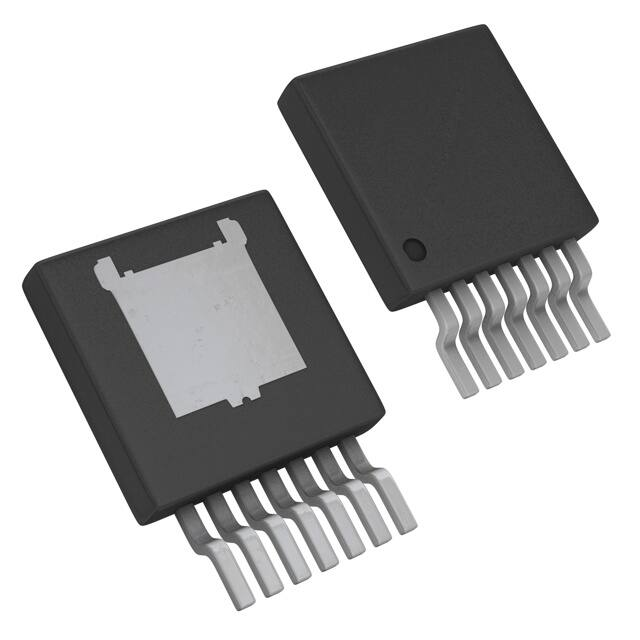

PFM（裸露焊盘）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

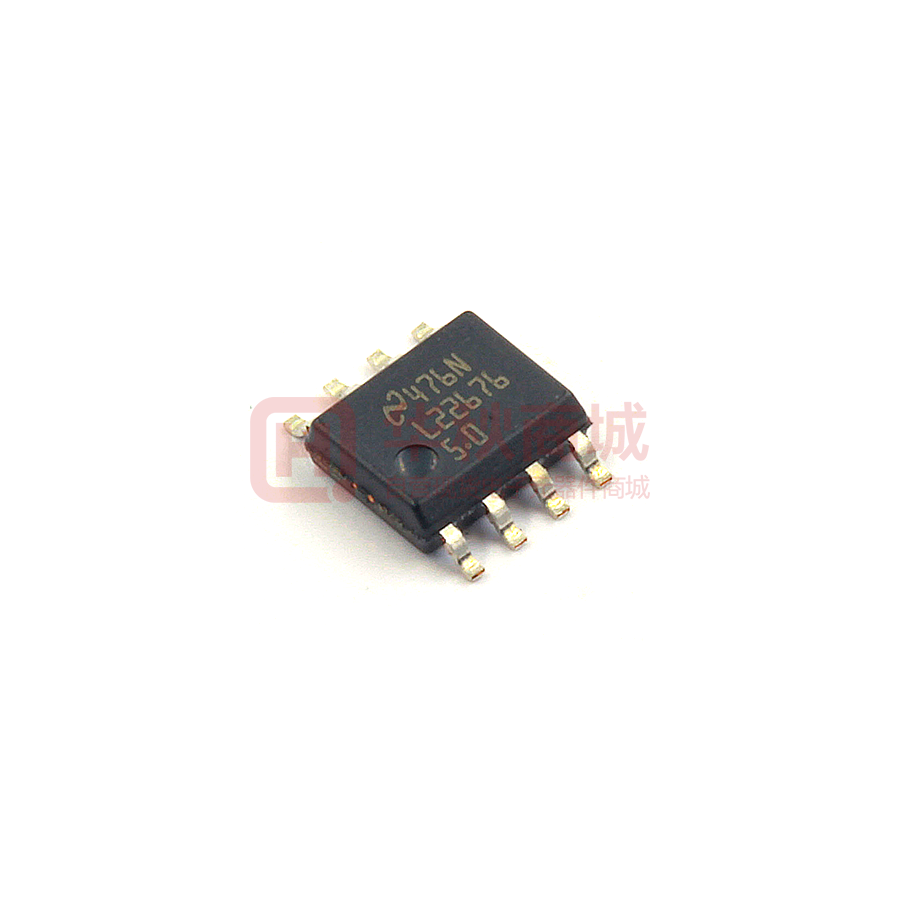

 | | LM22676TJ-5.0/NOPB | DC-DC电源芯片-电源管理 | LM22676 具有精密使能功能的 SIMPLE SWITCHER® 4.5V 至 42V、3A 降压稳压器 | ￥24.69387 | 在线订购 |
 | | LM22676MRE-5.0/NOPB | DC-DC电源芯片-电源管理 | LM22676/-Q1 42V、3A 简单开关 特性®降压稳压器 | ￥50.59510 | 在线订购 |

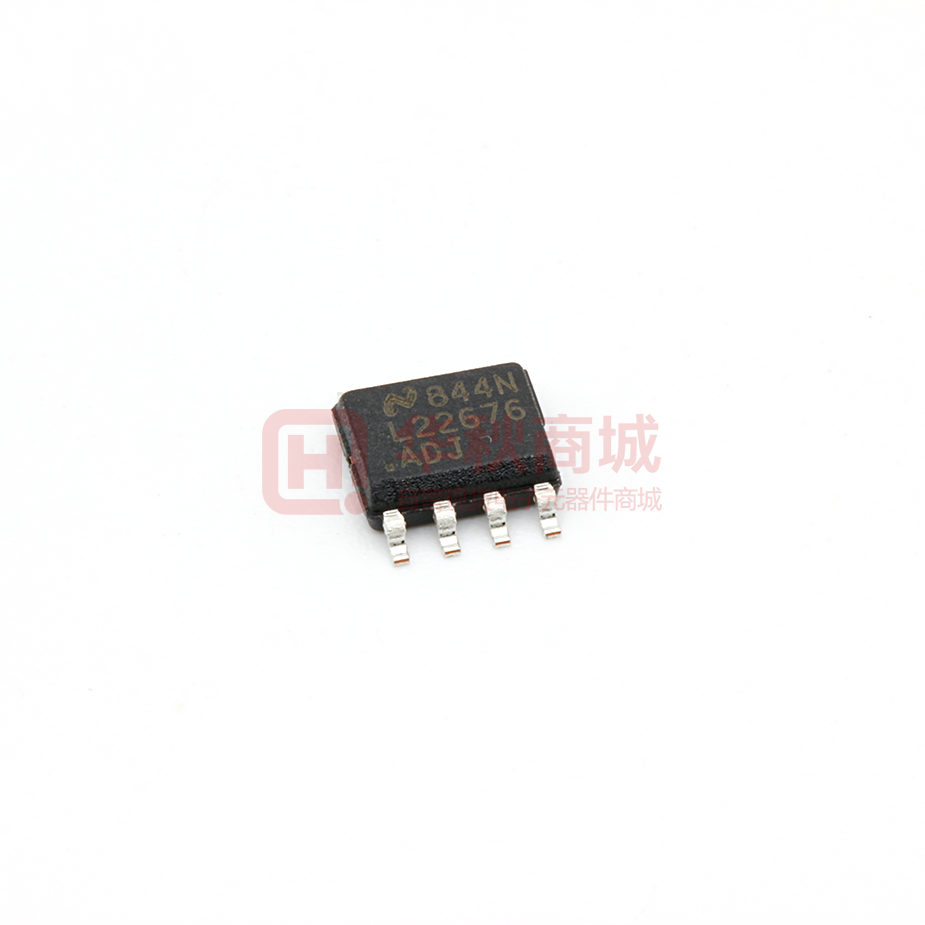

 | | LM22676MR-ADJ/NOPB | DC-DC电源芯片-电源管理 | LM22676 具有精密使能功能的 SIMPLE SWITCHER® 4.5V 至 42V、3A 降压稳压器 | ￥54.23739 | 在线订购 |
 | | LM22676MRX-ADJ/NOPB | DC-DC电源芯片-电源管理 | NO降压型-40℃~+125℃@（TJ）1降压可调1.285V ~37V 3A 4.5V ~42V 500kHz SOIC-8-EP DC-DC转换器ROHS | ￥2.48600 | 在线订购 |
