    AD9119 / AD9129数模转换器

    AD9119 / AD9129数模转换器

    ADI公司的11位和14位,5.6 GSPS,RF数模转换器(AD9119/AD9129 Digital-to-Analog Converter)

    发布时间:2018-06-14

    ADI公司的 AD9119和AD9129是高性能,11/14位RF数模转换器(DAC),支持高达2.8 GSPS的数据速率。DAC内核基于四开关架构,支持双边沿时钟操作,在配置为Mix-Mode™或2×插值时,有效地将DAC更新速率提高至5.6 GSPS。高动态范围和带宽可实现高达4.2 GHz的多载波生成。

    在基带模式下,宽带宽功能与高动态范围相结合,可为CATV基础设施应用提供1至158个连续载波。通过选择两个可选的2倍插值滤波器,可以有效地将DAC更新速率提高2倍,从而简化重构后滤波器。在混合模式操作中,AD9119和AD9129可以在第二个和第三个中重建RF载波奈奎斯特区仍可保持高达4.2 GHz的卓越动态范围。高性能NMOS DAC内核采用四开关架构,可实现业界领先的直接RF合成性能,并且输出功率损耗最小。输出电流可在9.5 mA至34.4 mA范围内编程。

    AD9119和AD9129均包含多项功能,可进一步简化系统集成。双端口源同步LVDS接口简化了与主机FPGA / ASIC的数据接口。还包括差分帧/奇偶校验位以监视接口的完整性。片上延迟锁定环(DLL)用于优化不同时钟域之间的时序。


    AD9119 / AD9129数模转换器特性

    • 以2.8 GSPS数据速率直接进行RF合成

      基带模式下DC至1.4 GHz

      2倍插值模式下的DC至1.0 GHz

      混合模式下为1.4至4.2 GHz

    • DAC更新速率高达5.6 GSPS

    • 可旁路2x插值

    • 出色的动态性能

    • DOCSIS 3.0宽带ACLR /谐波性能

      8个QAM载波:ACLR> 65 dBc

    AD9119-AD9129
    图片数据手册产品型号产品分类产品描述价格操作
    AD9129-EBZ数模转换器(DAC)(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器BOARD EVAL NORMAL MODE AD9129在线订购

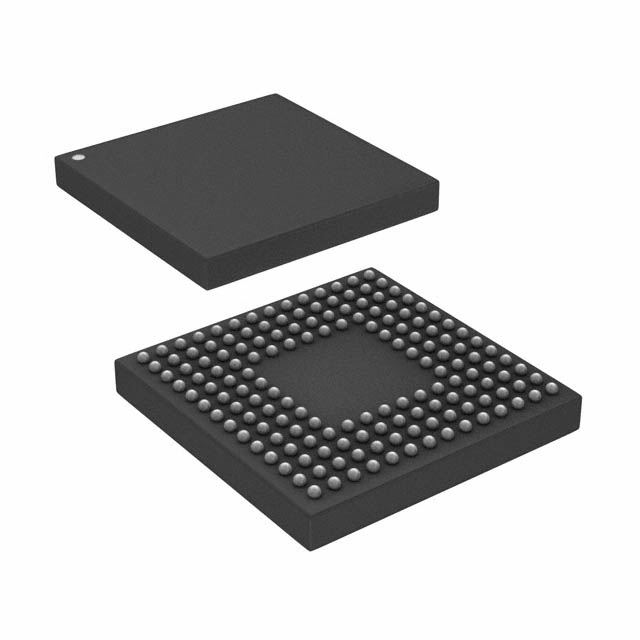

    AD9119BBCZ数模转换器(DAC)-数据转换器在线订购
    AD9129-MIX-EBZ数模转换器(DAC)(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器BOARD EVAL MIX-MODE FOR AD9129在线订购
    AD9129-CBLTX-EBZ数模转换器(DAC)(废弃)-开发套件/万能板/PCB板-开发板/套件/编程器BOARD EVAL FOR AD9129在线订购
    相关文档
    文档名称类型大小更新日期查看次数下载
    AD9119中文资料-
    AD9119datasheet-
