LM284x PWM DC-DC降压稳压器
德州仪器（TI）的100/300/600 mA，42 V输入，降压DC / DC稳压器（LM284x PWM DC-DC Buck Regulators）
发布时间：2018-06-14
德州仪器（TI）的LM2840，LM2841和LM2842是PWM DC / DC降压（降压）稳压器。它们具有4.5 V至42 V的宽输入范围，适用于各种应用，例如来自非稳压源的功率调节。它们具有低R DSON（典型值0.9Ω）内部开关，可实现最高效率（典型值为85％）。工作频率固定为550 kHz（X版本）和1.25 MHz（Y版本），允许使用小型外部元件，同时仍能够具有低输出电压纹波。使用带有外部RC电路的关断引脚可以实现软启动。这允许用户定制特定应用程序的软启动时间。
LM284x PWM DC-DC降压稳压器特性
输入电压范围为4.5 V至42 V.
输出电流选项为100 mA，300 mA和600 mA
反馈引脚电压为0.765 V.
550 kHz（X）或1.25 MHz（Y）开关频率
低关断IQ，典型值为16μA
短路保护
内部补偿
软启动电路
整体解决方案尺寸小（SOT-6L封装）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

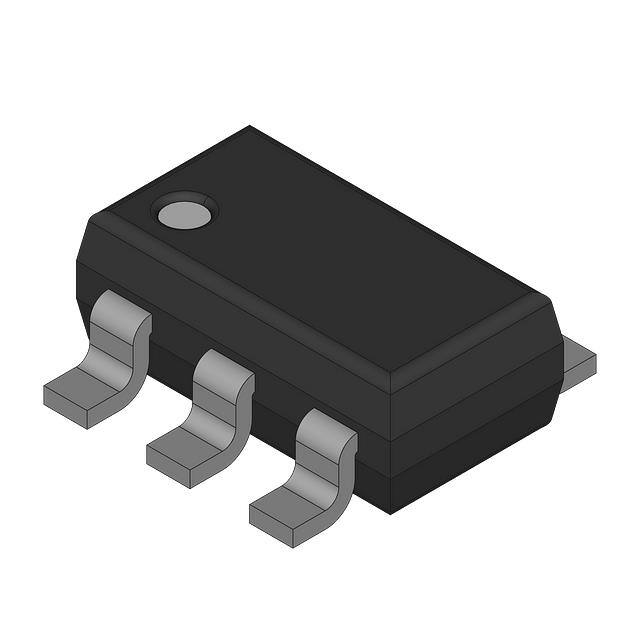

 | | LM2840XMK-ADJL/NOPB | DC-DC电源芯片-电源管理 | LM2840 采用薄型 SOT-23 封装的 SIMPLE SWITCHER® 42V 100mA 直流/直流降压稳压器 | ￥17.04686 | 在线订购 |

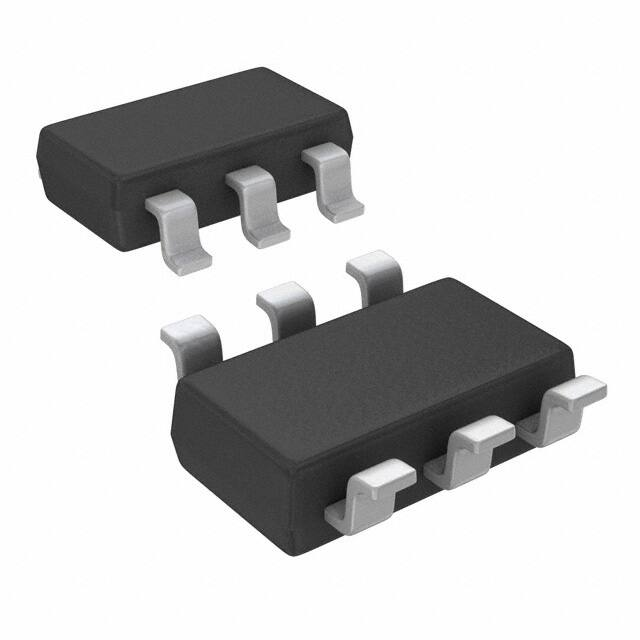

 | | LM2840XQMK/NOPB | DC-DC电源芯片-电源管理 | ￥16.77086 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM2841XMK-ADJL/NOPB | DC-DC电源芯片-电源管理 | LM2841XMKADJL/NOPB是一款非同步、宽输入电压范围的降压DC/DC转换器,支持4.5 V至42 V的输入电压,最大输出电流为600mA。该器件具有550kHz和1.25MHz的开关频率选项,内置低导通电阻开关,具有高效率和小尺寸解决方案的特点。 | ￥33.88565 | 在线订购 |
 | | LM2841XMKX-ADJL/NOPB | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 300MA TSOT23-6 | ￥16.52119 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | LM2842XQMKX/NOPB | DC-DC电源芯片-电源管理 | LM2842-Q1 采用薄型 SOT-23 封装的 SIMPLE SWITCHER® 4.5V 至 42V、0.6A 降压稳压器 | ￥17.73948 | 在线订购 |
| | LM2842YQMK/NOPB | DC-DC电源芯片-电源管理 | LM2842-Q1 采用薄型 SOT-23 封装的 SIMPLE SWITCHER® 4.5V 至 42V、0.6A 降压稳压器 | ￥37.99591 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM2841YMK-ADJEV/NOPB | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD FOR LM2841YMK-ADJ | ￥563.84557 | 在线订购 |
 | | LM2842XMK-ADJEV/NOPB | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD FOR LM2842XMK-ADJ | ￥579.31455 | 在线订购 |
