L6480和L6482步进电机驱动器
cSPIN完全集成的微步进电机控制器（L6480 and L6482 Stepper Motor Drivers），带有运动引擎和STMicroelectronics的SPI
发布时间：2018-06-14
意法半导体 L6480和L6482，在模拟混合信号技术实现的，先进，完全集成的适合驱动两相双极步进电动机与微步的解决方案。它们集成了双通道全桥栅极驱动器，用于N沟道MOSFET功率级，具有嵌入式非耗散型过流保护。得益于独特的电压模式驱动模式，可以补偿BEMF，母线电压和电机绕组变化，在L6480型号中实现了真正的1/128步分辨率的微步进。
得益于新的电流控制，L6482型号通过自适应衰减模式实现了1/16微步进，该模式优于传统实施方式。数字控制核心可以生成用户定义的运动曲线，其中加速度，减速度，速度或目标位置可通过专用寄存器组轻松编程。所有应用命令和数据寄存器，包括用于设置模拟值的寄存器（即电流保护跳变点，死区时间，PWM频率等）都通过标准的5 Mbit / s SPI发送。一系列非常丰富的保护（热，低总线电压，过流和电机失速）使L6480成为“防弹”，符合最苛刻的电机控制应用的要求。
L6480和L6482步进电机驱动器特性
工作电压：7.5 V - 85 V.
用于N沟道MOSFET的双全桥栅极驱动器
完全可编程的栅极驱动
嵌入式米勒钳位功能
可编程速度曲线
最多1/128微步进
无传感器失速检测
集成稳压器
SPI接口
低静态待机电流
可编程非耗散过流保护
过温保护
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

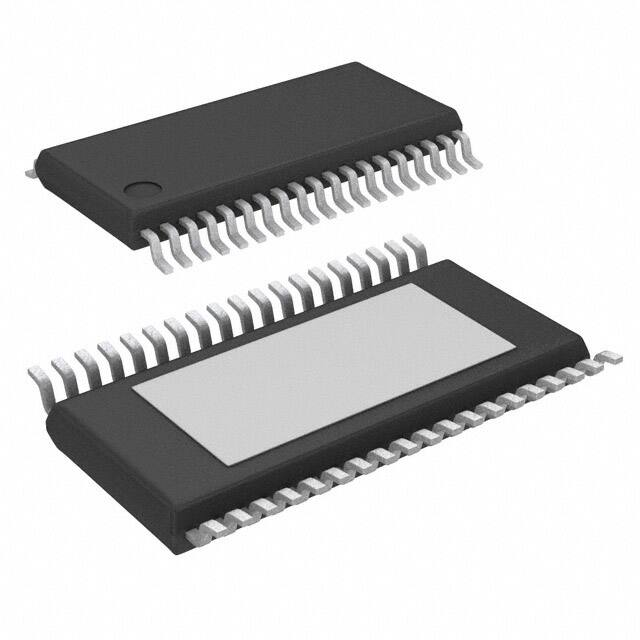

 | | L6480HTR | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRV BIPLR 3.3/5V 38HTSSOP | ￥63.81880 | 在线订购 |
 | | EVAL6480H | 开发板/评估板/验证板（废弃） | BOARD DEMO L6480H MOTOR DRIVER | 在线订购 | |
 | | EVAL6482H | 开发板/评估板/验证板（废弃） | BOARD EVAL FOR L6482H | 在线订购 | |
| | L6482HTR | 电机驱动器及控制器-接口及驱动芯片 | IC MTR DRV BIPLR 3.3/5V 38HTSSOP | ￥47.36492 | 在线订购 |
