P通道高侧负载开关
Vishay Intertechnology发布了新的摆率控制负载开关（P-Channel High-Side Load Switches）
发布时间：2018-06-14

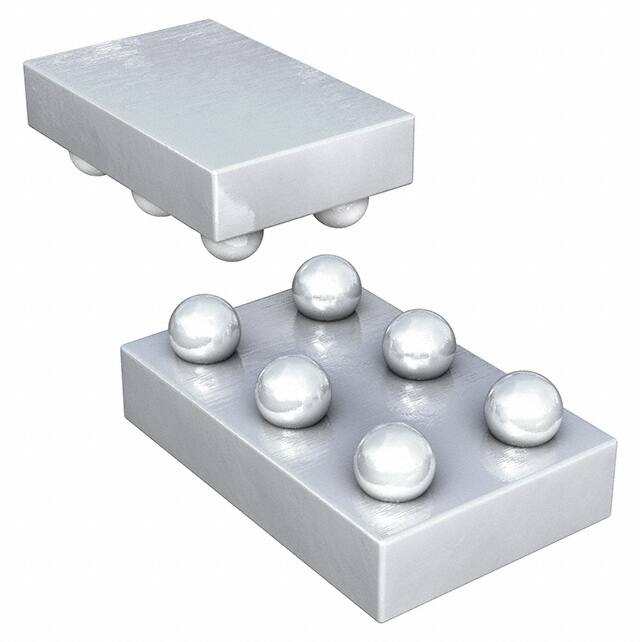

Vishay推出两款新型摆率控制p沟道高侧负载开关，设计用于1.5 V至5.5 V操作。SiP32458和SiP32459均提供集成门极泵，可提供低至20毫欧的低导通电阻和低导通电阻，同时保持低静态电流。这些器件采用紧凑的6焊球晶圆级CSP封装（WCSP6），在4.5 V时具有3 ms的可控慢导通压摆率，可限制具有电容或噪声的设计的浪涌电流敏感负载。
为了提高效率，今天发布的负载开关提供低开关导通电阻，典型值为1.5 V时典型值为30毫欧，典型值为1.8 V时为26毫欧，典型值为3.3 V和5 V时为20毫欧。两个开关均支持3A连续电流，而典型的4.2微安的低静态电流允许电池供电设备的接通时间更长。禁用时，SiP32458提供反向阻断电路，以防止大电流流入电源。SiP32459集成了一个输出放电开关，可在负载开关禁用时快速放电。
P通道高侧负载开关特性
小尺寸1 mm x 1.5 mm，间距0.5 mm
顶部层压，增强机械坚固性
低输入逻辑控制阈值，可直接与低压I / O引脚连接
在其控制逻辑EN引脚上集成2.8兆欧的下拉电阻
符合RoHS标准且无卤素
P通道高侧负载开关应用
智能手机
GPS设备
数码相机
媒体播放器
笔记本电脑
平板设备
游戏主机
医疗和保健设备
工业仪器仪表
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SIP32459DB-T2-GE1 | 电源开关/负载开关-电源管理 | ￥4.71336 | 在线订购 | |
| | SIP32458DB-T2-GE1 | 电源开关/负载开关-电源管理 | ￥2.98400 | 在线订购 |
