TPS6300x 降压升压转换器
Texas Instruments TPS6300x 高能效降压-升压转换器（TPS6300x Buck-Boost Converters）具有 1.8 A 电流开关，采用 3 x 3 QFN 封装
发布时间：2018-06-14
Texas Instruments 的 TPS6300x 系列器件为通过双芯或三芯碱性、NiCd 或 NiMH，或者单芯锂离子或锂聚合物电池供电的产品提供电源解决方案。在使用单芯锂离子或锂聚合物电池时，输出电流可高达 1200 mA，放电后可将电压降至 2.5 V 或更低。降压转换器基于恒频、脉宽调制 (PWM) 控制器，可使用同步整流来获得最高能效。负载电流低时，转换器进入省电模式，从而在较宽负载电流范围保持高能效。省电模式可禁用，以强制转换器恒频运行。这些开关器件中的最大平均电流被限制为 1800 mA（典型值）。输出电压可通过外部电阻分压器进行编程，或者由芯片内部固定。通过禁用该转换器可以将电池消耗降至最低。在关断期间负载与电池之间是断开的。

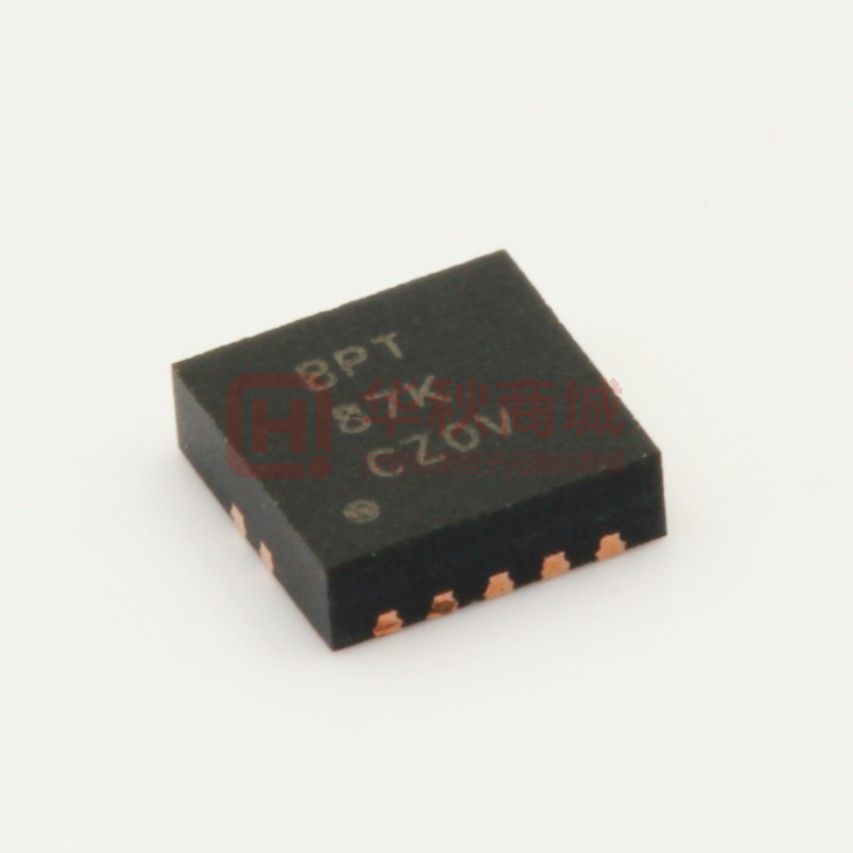

TPS6300x 器件工作在 -40°C 至 +85°C 自然风冷温度范围内。这些器件采用 10 引脚 VSON 封装（QFN），体积为 3 mm x 3 mm (DRC)。
TPS6300x 降压升压转换器特性
输入电压范围：1.8 V 至 5.5 V
1.2 V 至 5.5 V 恒定或可调输出电压
能效高达 96%
降压模式下 3.3 V 输入时输出电流为 1200 mA（VIN = 3.6 V 至 5.5 V）
升压模式下 3.3 V 输入时输出电流可达 800 mA (VIN > 2.4 V)
在降压和升压工作模式之间自动转换
器件的静态电流小于 50 μA
具有省电模式，可改善低输出功率时的能效
可以强制定频工作和同步
关断期间负载断开
超温保护
采用小型 3 mm x 3 mm、10 引脚 VSON 封装（QFN）
TPS6300x 降压升压转换器应用
所有双芯和三芯碱性、NiCd 或 NiMH 或者单芯锂电池供电型产品
便携式音频播放器
智能手机
个人医疗产品
白光 LED
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS63000EVM-148 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALUATION MODULE FOR TPS63000 | ￥563.84557 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS63000DRCR | DC-DC电源芯片-电源管理 | 1 降压升压可调1.2V~5.5V 1.8V~5.5V 1.6A 1.5MHz VSON10_3X3MM_EP DC-DC转换器ROHS | ￥4.05720 | 在线订购 |
 | | TPS63001DRCR | DC-DC电源芯片-电源管理 | 降压-升压型-40℃~+85℃@（TA）1降压升压固定式3.3V 1.8V ~5.5V 1.6A 1.5MHz VSON10_3X3MM_EP DC-DC转换器ROHS | ￥6.10200 | 在线订购 |
 | | TPS63001DRCT | DC-DC电源芯片-电源管理 | ￥26.20960 | 在线订购 | |
| | TPS63000DRCT | DC-DC电源芯片-电源管理 | TPS63000 具有 1.8A 电流开关并采用 3x3 QFN 封装的高效率降压/升压转换器 | ￥15.28043 | 在线订购 |
| | TPS63002DRCT | DC-DC电源芯片-电源管理 | ￥15.26383 | 在线订购 | |
| | TPS63002DRCR | DC-DC电源芯片-电源管理 | 具有 1.7A 电流开关和 5V 固定输出电压、效率为 96% 的升压降压转换器，采用 3x3 QFN 封装 | 在线订购 | |
| | TPS63000IDRCRQ1 | DC-DC电源芯片-电源管理 | TPS63000-Q1是一款高效的同步升压降压转换器,适用于两节或三节碱性、NiCd或NiMH电池,或单节Li-ion或Li-polymer电池供电的产品。输出电流最高可达1200mA,输入电压范围为1.8V至5.5V,输出电压可通过外部电阻分压器调节,范围为1.2V至5.5V。设备具有自动转换升压和降压模式的功能,以实现最大效率。设备还具有负载断开功能、过温保护和低静态电流等特性。 | ￥13.23145 | 在线订购 |
