TPD4E001 ESD保护阵列
德州仪器（TI）低电容4通道+/- 15 kV ESD保护阵列（TPD4E001 ESD Protection Array）
发布时间：2018-06-14
德州仪器（TI）的TPD4E001是一款低电容±15 kV ESD保护二极管阵列，旨在保护连接到通信线路的敏感电子元件。每个通道由一对二极管组成，可将ESD电流脉冲转向V CC或GND。根据IEC 61000-4-2的规定，TPD4E001可防止高达±15 kV的人体模型（HBM），±8 kV接触放电和±15 kV气隙放电的ESD脉冲。该器件的每通道IO电容为1.5 pF，非常适合用于高速数据IO接口。超低泄漏电流（<1 nA max）适用于血糖仪和心率监测仪等应用中的精密模拟测量。
TPD4E001 ESD保护阵列特性
4通道ESD钳位阵列，增强系统级ESD保护
超过IEC61000-4-2（4级）ESD保护要求
±8 kV IEC 61000-4-2接触放电
±15 kV IEC 61000-4-2气隙放电
15 kV人体模型（HBM）
5.5峰值脉冲电流（8 /20μs脉冲）
低1.5 pF输入电容
TPD4E001 ESD保护阵列应用
USB 2.0
以太网络
火线™
精密模拟接口
SVGA连接
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

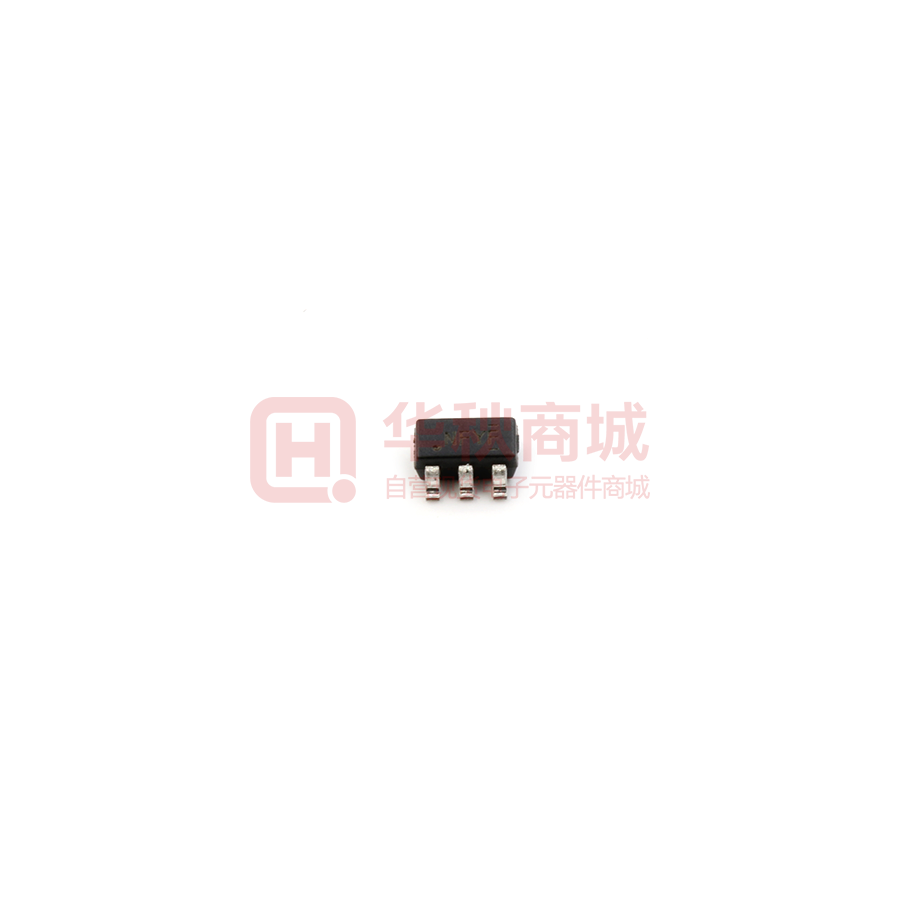

 | | TPD4E001DRLR | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 5.5VWM SOT6 | ￥1.11580 | 在线订购 |

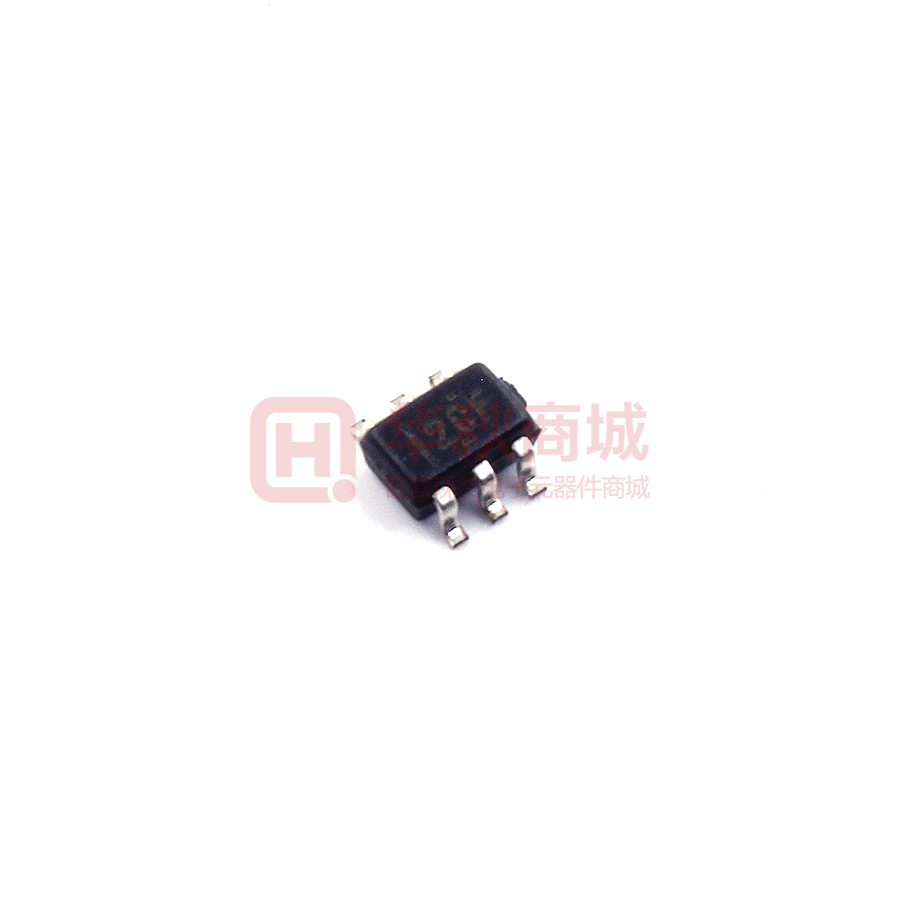

 | | TPD4E001DBVR | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 VRWM=5.5V VBR(min)=11V SOT23-6 | ￥0.47640 | 在线订购 |
 | | TPD4E001DCKR | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器 VRWM=5.5V VBR(Min)=11V VC=25V IPP=5.5A Ppp=100W SC70-6 | ￥1.73801 | 在线订购 |
 | | TPD4E001DRSR | ESD抑制器/TVS二极管-过压过流保护器件 | TPD4E001 适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的四路 1.5pF、5.5V、±8kV ESD 保护二极管 | 在线订购 |
