从上网本到基站的终端设备设计人员越来越关注效率，功耗和功率密度。设计人员必须提高效率并支持更高的负载电流，同时他们的终端客户期望更小的外形尺寸。提高DC / DC同步降压转换器效率的传统方法包括通过较低RDS（ON）器件降低MOSFET中的传导损耗，并通过低频操作降低开关损耗。RDS（ON）的增量改进处于收益递减点，而较低的频率不支持功率密度的改善。

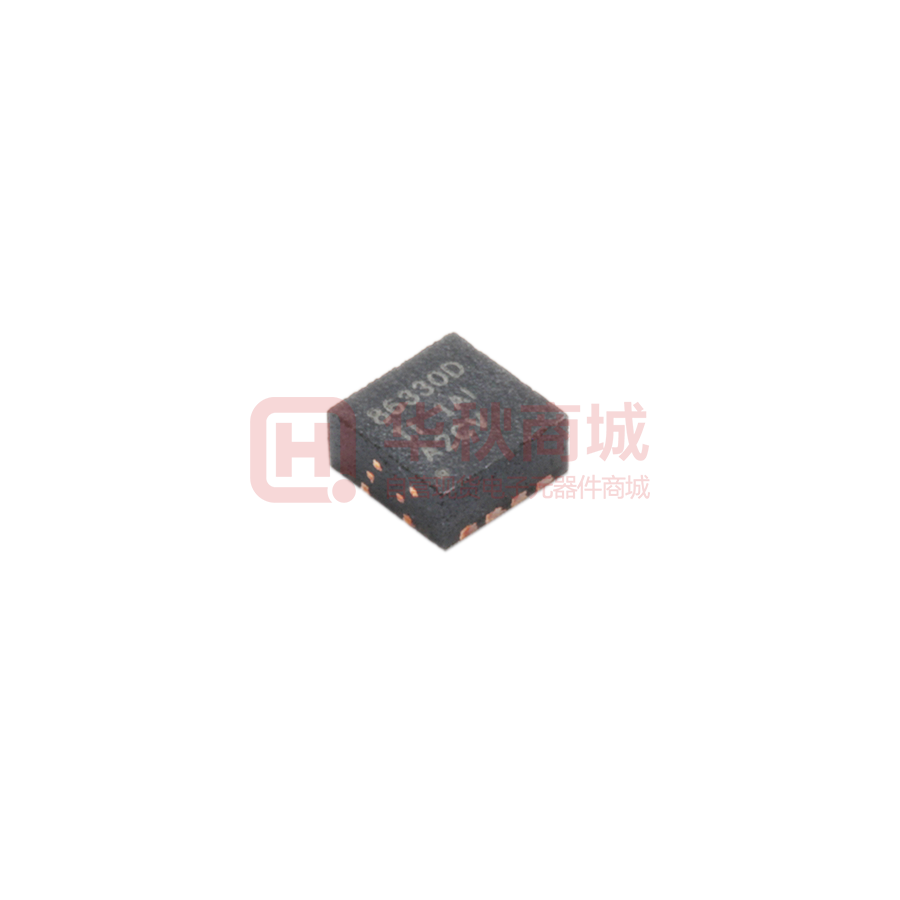

德州仪器（TI）的3x3 SON NexFET™功率模块（CSD86330Q3D）旨在利用NexFET功率MOSFET显着降低的栅极电荷和创新的堆叠芯片封装方法来帮助克服这些限制。下图使用TPS53219（采用3x3 QFN封装的高性能PWM降压控制器）说明（点击放大）Power Block的效率。可以看出，该组合从3A到15A（灰色曲线）实现了超过90％的效率。Power Block可以显着优于竞争对手的3x3分立器件，占用电路板空间的一半。它还可以在高达1.5 MHz的频率下工作，以进一步提高功率密度。
