TLC59282 16通道恒流LED驱动器
TI的恒流灌电流驱动器（TLC59282 16-Channel, Constant-Current LED Driver），具有4通道分组延迟
发布时间：2018-06-14
德州仪器（TI）的TLC59282是一款16通道恒流灌电流驱动器。每个通道都可以通过简单的串行通信协议单独控制，该协议与3.3 V或5 V CMOS逻辑电平兼容，具体取决于工作V CC。加载串行数据缓冲区后，LATCH上的上升沿将数据传输到LEDx输出。BLANK引脚可用于在上电和输出数据锁存期间关闭所有OUTn输出，以防止在这些时间内显示不需要的图像。所有16个通道的恒流值由一个外部电阻设置。多个TLC59282可以级联在一起，以控制来自同一处理器的其他LED。
TLC59282 16通道恒流LED驱动器特性
16通道，恒流灌电流输出，带开/关控制
能力（恒流槽）：
35 mA（VCC≤3.6V ），45 mA（V CC > 3.6 V）
LED电源电压高达17 V.
V CC = 3 V至5.5 V.
恒流精度：
通道间距=±0.6％（典型值）
器件到器件=±1％（典型值）
CMOS逻辑电平I / O.
数据传输速率：35 MHz
BLANK脉冲宽度：30 ns
用于降噪的四通道分组延迟
TLC59282 16通道恒流LED驱动器应用
视频显示
留言板
照明
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

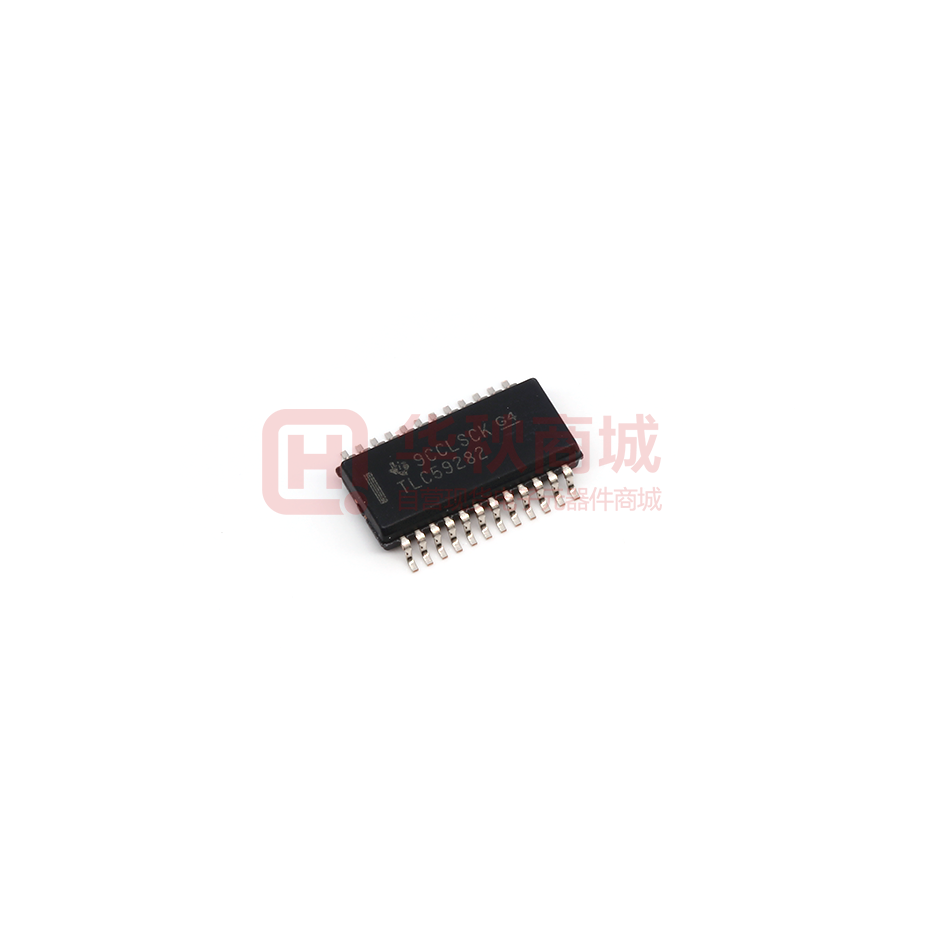

 | | TLC59282DBQR | LED/照明驱动器-电源管理 | 具有 4 通道分组式延迟的 16 通道、恒定电流 LED 驱动器 | ￥3.72900 | 在线订购 |
