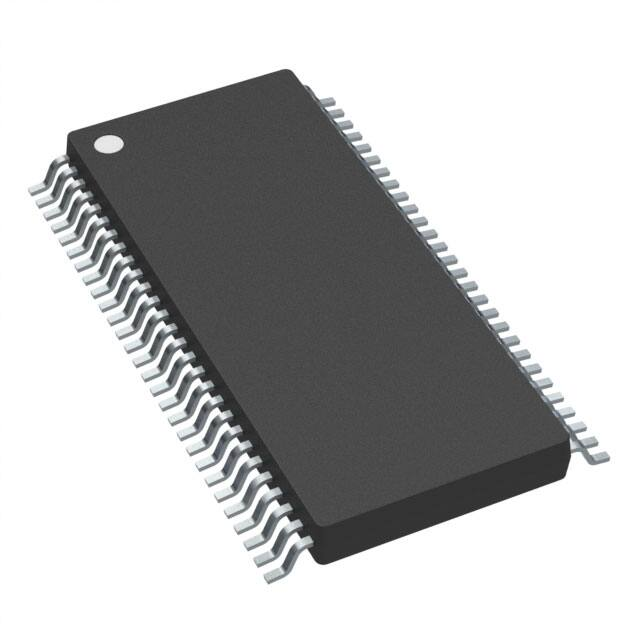

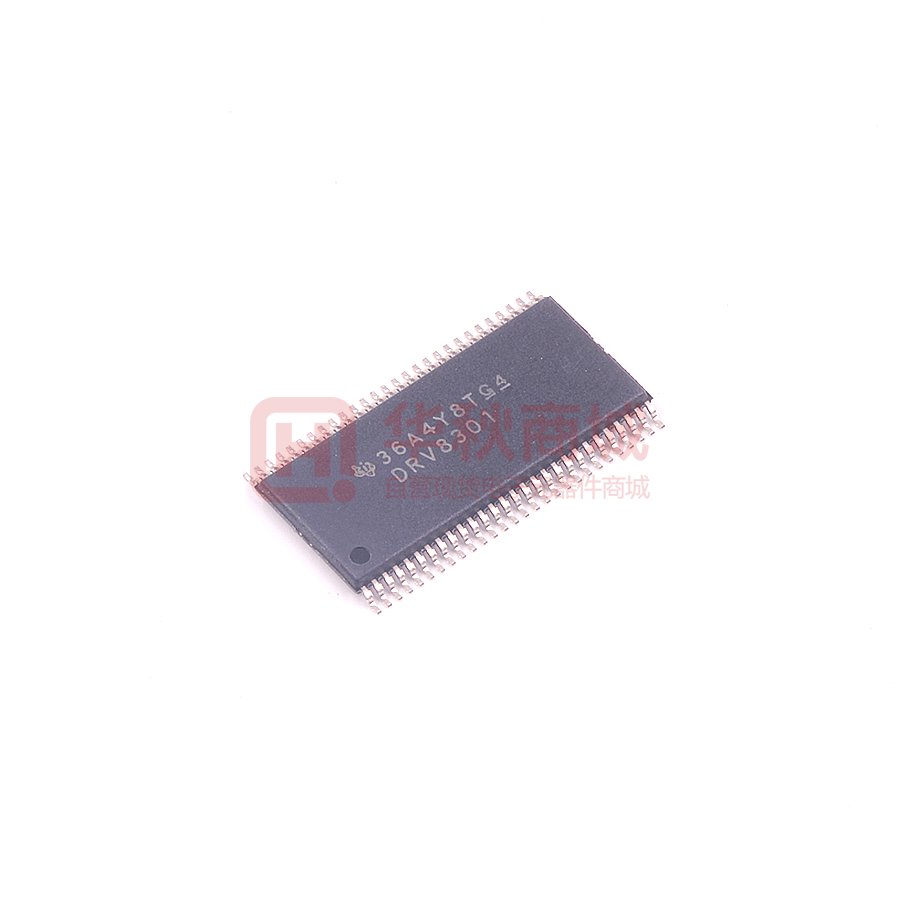

DRV8301栅极驱动器IC
德州仪器（TI）的三相无刷电机预驱动器（DRV8301 Gate Driver IC），带有双电流检测放大器和降压转换器。
发布时间：2018-06-14
德州仪器（TI）的DRV8301是一款用于三相电机驱动应用的栅极驱动器IC。它提供三个半桥驱动器，每个驱动器能够驱动两个N型MOSFET，一个用于高侧，一个用于低侧。它支持高达2.3 A的吸收和1.7 A的源峰值电流能力，只需要一个8 V至60 V的宽电压范围的单电源.DRV8301使用带有涓流充电电路的自举栅极驱动器来支持100％的占空比。当高侧FET或低侧FET切换时，栅极驱动器使用自动手抖动以防止电流通过。在过流条件下，感测FET的Vds以保护外部功率级。DRV8301包括两个电流分流放大器，用于精确的电流测量。
DRV8301栅极驱动器IC特性
工作电源电压为8 V~60 V.
2.3一个吸收器和1.7 A源极栅极驱动电流能力
集成双分流电流放大器，具有可调增益和偏移
集成降压转换器，支持高达1.5 A的外部负载
独立控制三个或六个PWM输入
具有100％占空比支持的自举栅极驱动器
可编程死区时间，以保护外部FET不被击穿
压摆率控制可降低EMI
外部MOSFET的可编程过流保护
DRV8301栅极驱动器IC应用
三相无刷直流电机
永磁同步电动机
CPAP
水泵
电动自行车
医院病床
轮椅
动力钻
搅拌机
菜刀
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DRV8301DCA | 电机驱动器及控制器-接口及驱动芯片 | DRV8301 具有降压稳压器、电流分流放大器和 SPI 的最大 65V 三相栅极驱动器 | ￥12.43000 | 在线订购 |
 | | DRV8301DCAR | 电机驱动器及控制器-接口及驱动芯片 | Three-Phase Gate Driver With Dual Current Shunt Amplifiers and Buck Regulator 56HTSSOP | ￥10.81300 | 在线订购 |
