CC1120 高性能射频收发器
Texas Instruments 的全集成式单芯片无线电收发器（CC1120 High Performance RF Transceiver）
发布时间：2018-06-14
Texas Instruments 的 CC1120 是一款完全集成式单芯片无线电收发器，适用于在高性价比无线系统中执行高性能、低功耗和低电压工作。 该器件已集成所有滤波器，因此无需昂贵的外部 SAW 和 IF 滤波器。 该器件主要用于 164-192 MHz、410-480 MHz 和 820-960 MHz 的 ISM（工业、科研和医疗）和 SRD（短距设备）频带。
CC1120 为数据包处理、数据缓冲、突发传输、无干扰信道评估、链路质量指示和无线电唤醒提供全面的硬件支持。 CC1120 主要工作参数可以通过 SPI 接口进行控制。 在典型系统中，CC1120 将与微控制器和少量外部无源元件一起使用。
CC1120 高性能射频收发器特性
高性能单芯片收发器
10 kHz 失调时为 –111 dBc/Hz
1.2 kbps 时为 123 dBm
50 kbps 时为 108 dBm
使用内置编码增益时为 127 dBm
邻近通道选择性：12.5 kHz 失调时为 65 dB
阻塞性能：10 MHz 时为 90 dB
优异的接收器灵敏度：
低相位噪声：
适用于要求频带为 169 MHz 和 433 MHz 且符合 ETSI 1 类标准的系统
在 12.5 kHz 通道中具有 9.6 kbps 高频谱效率，符合 FCC 窄频要求
电源
RX：在 RX 监听模式下为 3.7 mA
RX：在低功耗模式下可达 17 mA 峰值电流
RX：在高性能模式下可达 22 mA 峰值电流
TX：45 mA +14 dBm
宽电源电压范围 (2 V - 3.6 V)
低电流消耗：
省电模式：< 0.3 µA
0.4 dB 步长、高达 16 dBm 的可编程输出功率
自动输出功率斜坡
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | CC1120RHBR | ISM无线芯片-无线收发芯片 | CC1120窄带系统高性能射频收发器 | ￥8.20600 | 在线订购 |
 | | CC1120RHBT | RF收发器IC-射频/IF和RFID | CC1120 适用于窄带系统的高性能低于 1GHz 无线收发器 | ￥40.35010 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

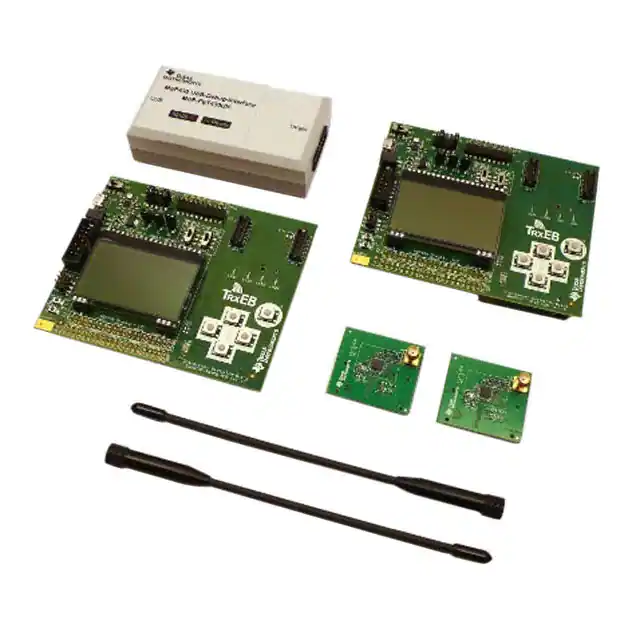

 | | CC1120DK | RF其它IC和模块-射频器件 | KITDEVFORCC1120 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| Achieving Optimum Radio Range | | 8MB | 725次 |  | |
| CC-Antenna-DK2 | | 15MB | 764次 | | |
| CC11x and CC112x Example and Range Test Software for MSP430-Based LaunchPads | | 55KB | 760次 | | |
| CC1120-CC1190 Boost Module | | 3MB | 742次 | | |
| Asynchronous Channel Hopping System for FCC 15.247 Compliance | | 482KB | 762次 | | |
| TI LPRF EASYMODE | | 57KB | 699次 | | |
| CC112X/CC120X On-Chip Battery Monitor | | 57KB | 752次 | | |
| Antenna Diversity | | 556KB | 731次 | | |
| CC1120中文资料 | | - | | ||
| CC1120datasheet | | - | |
