ADS1118 超小型精密 ADC
Texas Instruments 最小的全集成式 ADC 和温度传感器（ADS1118 Ultra-Small Precision ADC）
发布时间：2018-06-14
Texas Instruments 的 ADS1118 是一款具有 16 位分辨率的精密模数转换器 (ADC)，采用超小型无引线 QFN-10 封装。 ADS1118 的设计综合考虑了精度、功率和易实现性。 ADS1118 配有板载基准和振荡器。 数据通过串行外设接口 (SPI) 传输。 ADS1118 采用 2.0 V 至 5.5 V 单电源供电，能以最高 860 个样本每秒 (SPS) 的采样率进行转换。 ADS1118 配备板载可编程增益放大器 (PGA)，具有从供电电压到低至 ±256 mV 的输入范围。
ADS1118 超小型精密 ADC特性
超小型 QFN 封装：2 × 1.5 × 0.4 mm
宽供电范围：2.0 V 至 5.5 V
低电流消耗：
连续模式：仅 150 µA
单发模式：自动关断
可编程数据速率：8 SPS 至 860 SPS
单循环建立
ADS1118 超小型精密 ADC应用
温度测量：
热电偶测量
冷结温补偿
热敏电阻测量
便携式仪表
工业过程控制
电池监控
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS1118IRUGR | 模数转换器（ADC）-数据转换器 | ADS1118 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC | ￥10.36913 | 在线订购 |

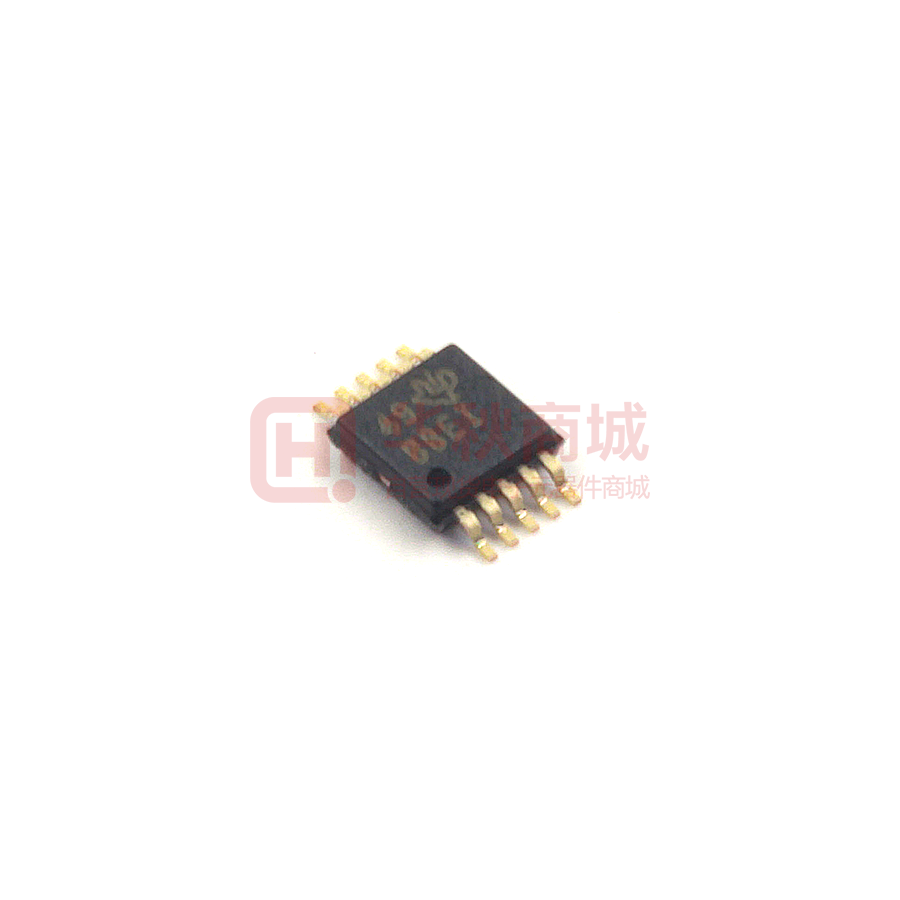

 | | ADS1118IDGSR | 模数转换器（ADC）-数据转换器 | 16 位模数转换器 2，4 输入 1 三角积分 10-VSSOP | ￥5.46700 | 在线订购 |
 | | ADS1118IDGST | 模数转换器（ADC）-数据转换器 | ADS1118 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC | ￥34.17822 | 在线订购 |
| | ADS1118IRUGT | 模数转换器（ADC）-数据转换器 | ADS1118 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC | ￥29.13397 | 在线订购 |
| | ADS1118QDGSRQ1 | 模数转换器（ADC）-数据转换器 | ADS1118-Q1 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的汽车类 16 位、860SPS、4 通道 Δ-Σ ADC | ￥74.23619 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS1118EVM | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL MODULE FOR ADS1118 | ￥2364.43210 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| ADS1118中文资料 | | - |  | ||
| ADS1118datasheet | | - | |
