bq24650 太阳能电池充电控制器

Texas Instruments 的高能效、同步开关模式充电控制器 - 太阳能电池充电器(bq24650 Battery Charge Controller for Solar Power)
发布时间:2018-06-14

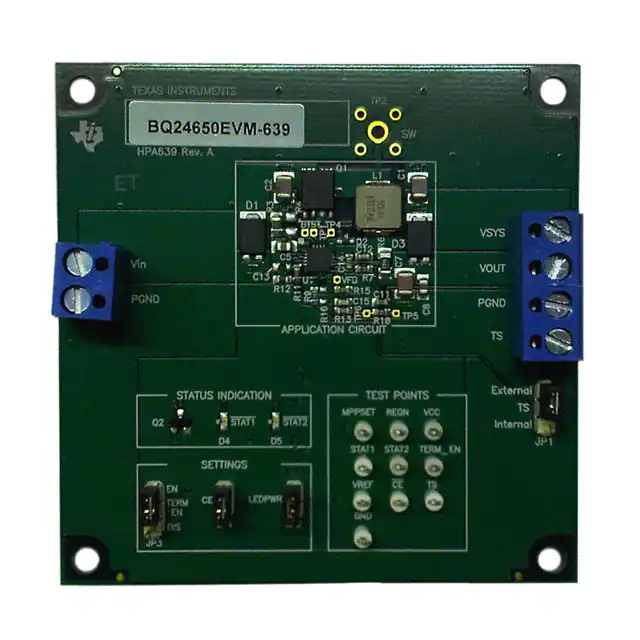

Texas Instruments bq24650EVM 评估模块帮助用户评估 bq24650 同步电池充电器。 bq24650 是一款高度集成的开关模式电池充电控制器。 该器件提供输入电压调节,可在输入电压低于编程的水平时降低充电电流。 当输入通过太阳能板通电时,输入调节环路降低充电电流,以便太阳能板可提供最大输出功率。 bq24650 提供恒频同步 PWM 控制器,具有高精度电流和电压调节、充电预处理、充电终止和充电状态监视。bq24650 分三个阶段为电池充电:预处理、恒流和恒压。 当电流达到快速充电电流的 1/10 时终止充电。
bq24650 太阳能电池充电控制器特性
通过输入电压调节的最大功率点跟踪 (MPPT) 功能。
可编程 MPPT 设置
5 V - 28 V 输入太阳能板
600 kHz NMOS-NMOS 同步降压控制器
电阻器可编程浮充电压
适用锂离子/聚合物电池、LiFePO4 电池和铅酸化学电池
精度
充电电压调节精度为 ±0.5%
充电电流调节精度为 ±3%
输入电压调节精度为 ±0.6%
高度集成
内部环路补偿和数字软启动
安全
输入过压保护
电池温度检测和电池取出检测
热关断
用于 LED 或主机处理器的充电状态输出
MPPSET 引脚启用充电
bq24650 太阳能电池充电控制器应用
太阳能供电型应用
远程监控站
限流电源
便携式手持仪器
12 V 至 24 V 汽车系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | BQ24650RVAT | 电池管理-电源管理 | IC SYNC SW-MODE BAT CHRGR 16VQFN | ¥24.11981 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | BQ24650EVM-639 | 开发板/评估板/验证板(废弃) | EVAL MODULE FOR BQ24650 | ¥1139.18838 | 在线订购 |
