高功率反向直通板连接器

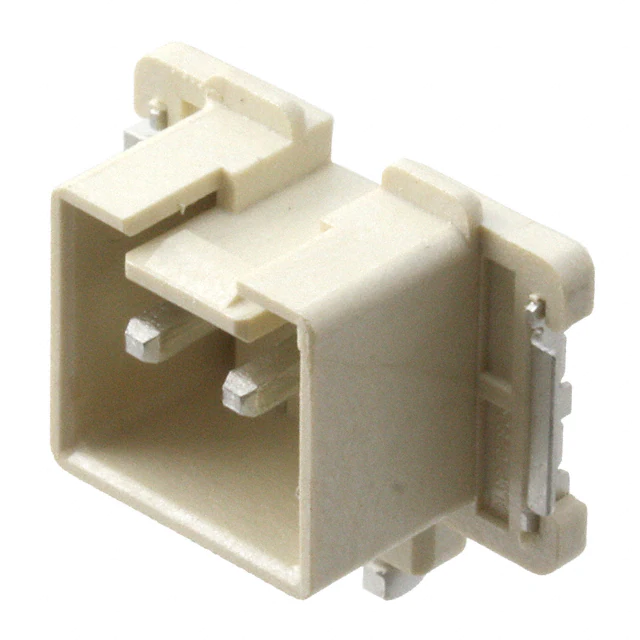

TE Connectivity的SMT连接器有2,3和4个位置（High Power Inverted Thru Board Connector）
发布时间：2018-06-14

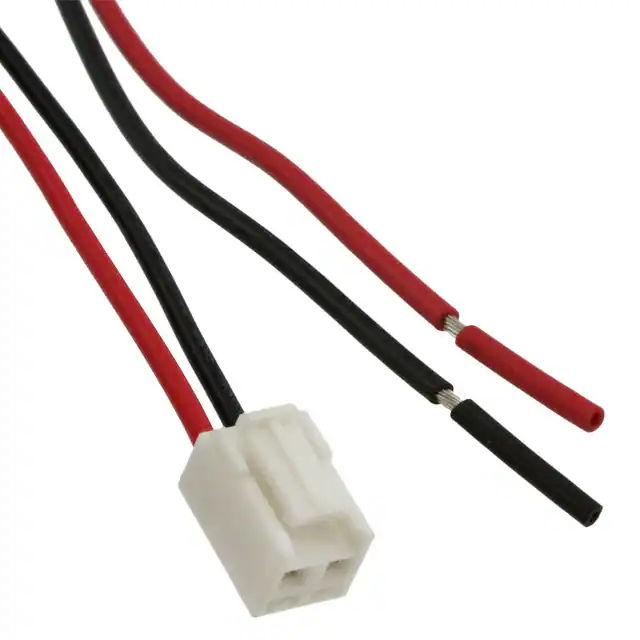

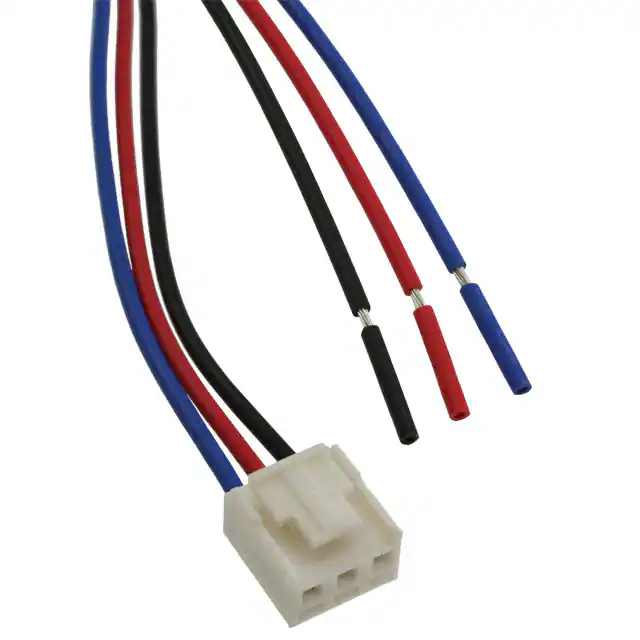

TE Connectivity的高功率，反向穿孔板SMT连接器具有7 A，600 V AC UL等级，可提供2,3和4个位置，以满足您的设计要求。它从印刷电路板下方为LED铝包板提供电源。配套的Economy Power II（EPII）连接器基于22 AWG - 18 AWG（0.34 mm 2 - 0.75 mm 2）实心和绞合线尺寸，非常适合为印刷电路板供电。
高功率反向直通板连接器特性
使用LED印刷电路板顶面周围的分立导线引线消除了电线连接管理问题
提供2,3和4个位置，以满足特定的设计要求
LED印刷电路板上方2.00 mm的薄型顶面高度可防止干扰LED发光
高温材料支持回流焊接工艺
圆角防止阴影最大化LED发光
卷带包装允许高速SMT处理
平面，顶部表面设计允许真空吸取
表面安装板锁可在配合和取消配合时提供稳定性
接受经济型电源II（EP II）UL额定600 V AC 连接器
EP II连接器提供正向锁定，有助于确保正确配合和无意中取消配合
连接器位于印刷电路板的切口或凹口中，提供放置灵活性
高功率反向直通板连接器应用
室内和室外固态照明灯具
固态照明模块和控制
坚固的LED照明控制
工业/商业仪表和控制
