TSV611 / 2轨到轨运算放大器
STMicroelectronics TSV61x（TSV611/2 Rail-to-Rail Operational Amplifiers）是手持式仪器仪表，信号调理，电池供电病人监护仪，便携式通信设备的理想选择
发布时间：2018-06-14
意法半导体的 TSV61x系列是低功耗，高精度，轨到轨单路和双路运算放大器系列，适用于低功耗和便携式产品。该系列提供最佳800μV的良好输入失调电压，同时在1.5 V至5.5 V的低电压下工作。每个操作员的功耗仅为10μA，5 V时的功耗为120 kHz，可节省功耗电池寿命长。
这些设备非常适用于手持式仪器，信号调理，电池供电的患者监护仪和便携式通信设备。TSV61x器件采用先进的CMOS技术处理，采用微型SC70-5，SOT23-5封装。SO-8和MSO8封装。其规格保证在-40°C至+ 85°C的扩展温度范围内。
TSV611 / 2轨到轨运算放大器特性
输出电流：典型值为13 mA（吸收器），1.8 mA时为63 mA（源）
低功耗：5 V时典型值为10μA（每个运营商）
低输入失调电压：最大800μV（A版）
封装：SC70-5，SOT23-5，MS08，SO-8
增益带宽积：120 kHz（典型值）
温度范围：-40°C至+ 85°C
电源电压范围为1.5 V - 5.5 V.
低输入偏置电流：典型值1 pA
轨到轨输入和输出
ESD（HBM型号）：4 kV
团结稳定
TSV611 / 2轨到轨运算放大器应用
电池供电应用
便携式通信设备
主动过滤
信号调理
医疗仪器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
;;5_tmb.jpg) | | TSV611ICT | 运算放大器-运算放大器及比较器 | IC OPAMP GP 120KHZ RRO SC70-5 | ￥10.07251 | 在线订购 |
 | | TSV611ILT | 运算放大器-运算放大器及比较器 | ￥3.67898 | 在线订购 | |

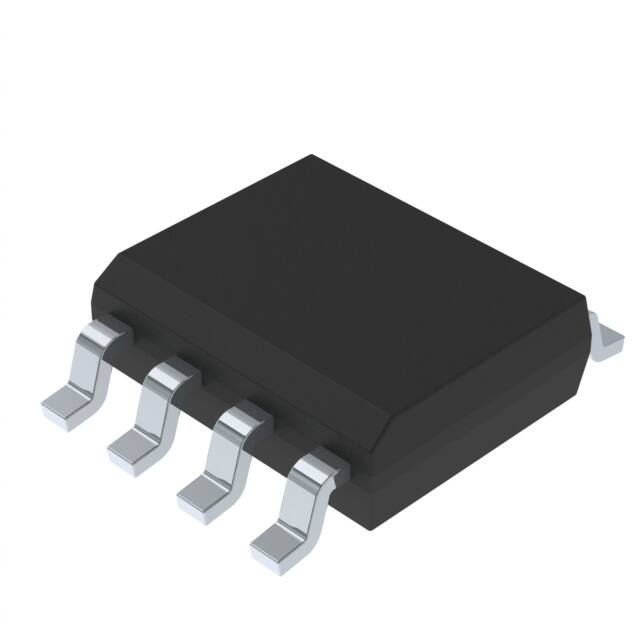

 | | TSV612IDT | 运算放大器-运算放大器及比较器 | ￥6.45320 | 在线订购 | |
| | TSV611AICT | 运算放大器-运算放大器及比较器 | ￥4.85985 | 在线订购 | |
| | TSV611AILT | 运算放大器-运算放大器及比较器 | ￥4.45291 | 在线订购 | |
 | | TSV612AIDT | 运算放大器-运算放大器及比较器 | ￥7.55491 | 在线订购 |
