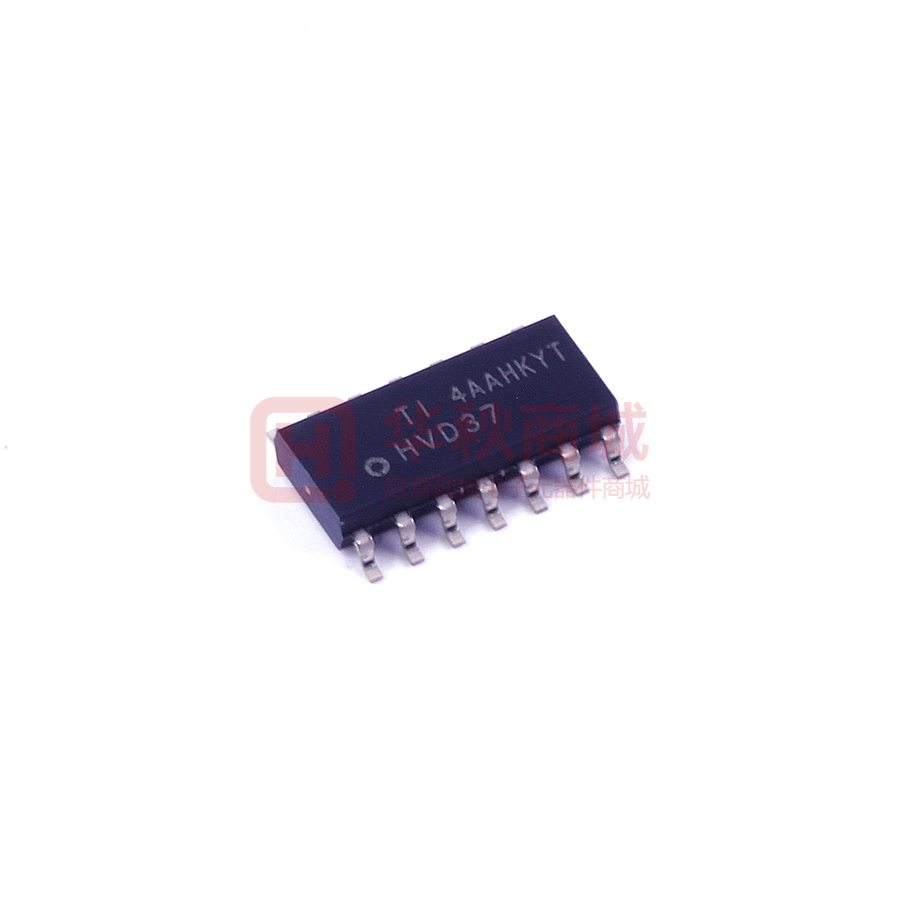

SN65HVD37DR RS-485 驱动器/接收器

Texas Instruments 的低功耗 3.3 V 电源全双工 RS-485 驱动器/接收器(SN65HVD37DR RS-485 Driver/Receiver)
发布时间:2018-06-14
Texas Instrument 的 SN65HVD37DR 结合了坚固耐用的差分驱动器和具有高抗噪能力的接收器,非常适合苛刻的工业应用。 驱动器差分输出和接收器差分输入分别采用单独的引脚,构成可进行全双工(四线)通信的总线端口。 驱动器和接收器可以独立启用,并具有较宽的共模电压范围。因此,该器件适用于长距离电缆线路上的多点应用。 SN65HVD37 的工作温度为 –40°C 至 85°C。
SN65HVD37DR RS-485 驱动器/接收器特性
低电流待机模式:<1 µA(典型值)
静态工作电流 < 1 mA
接收器迟滞高,可避免噪声干扰(典型值为 60 mV)
1/8 单元负载(总线上有多达 256 个节点)
总线引脚 ESD 保护超过 15 kV HBM
驱动器输出转换时间经过优化,信号速率高达 20 Mbps
SN65HVD37DR RS-485 驱动器/接收器应用
电信设备
工业自动化
过程自动化
楼宇自动化
销售点 (POS) 终端机
ADM3076、ADM3491、LTC2852、MAX3491 和 SP3491 的改进型替代产品
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SN65HVD22EVM | 开发板/评估板/验证板(废弃) | SN65HVD2X FAMILY - Interface, Transceiver, RS-485 Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SN65HVD37DR | RS485/RS422/RS232/RS562收发器-接口及驱动芯片 | 完全版 收发器 1/1 RS422,RS485 14-SOIC | ¥12.75000 | 在线订购 |
