创新型高棚 LED 照明解决方案
Texas Instruments 提供 UCC28810 LED 驱动器和评估模块、TPS92020 LED 控制器和 LM3409HV PFET 降压控制器（High Bay LED Lighting Solution）
发布时间：2018-06-14
Texas Instruments UCC28810 是一款照明电源控制器，用于要求功率因数校正和符合 EMC 规范的中低功率照明应用。其设计用于控制在临界导通模式下工作的反激式、降压或升压转换器。UCC28810EVM-003 是一款具有功率因数校正功能的 110W 离线式 AC 至 DC LED 电流驱动器。该设计采用三级方法：通用输入升压 PFC 级、提供受控电流源的低压侧降压级、为四个 LED 灯串提供隔离的半桥 DC 变压器级。
TPS92020 是一款高性能谐振开关 LED 驱动器控制器。该器件专用于更高功率的 LED 照明系统中。TPS92020 在 LLC 拓扑结构中采用谐振开关，相比传统的半桥转换器可实现极高的能效。可编程空载时间实现极小励磁电流的零电压开关，从而在各种不同的应用中最大限度提高系统能效。
Texas Instruments LM3409HV 是用于降压电流稳压器的 P 沟道 MosFET (PFET) 控制器。该器件具有宽输入电压范围、高压侧差分电流感应和低可调阈值电压、快速输出启用/停用功能以及热增强型 eMSOP-10 封装。这些特性组合在一起，使 LM3409HV 非常适合用作恒流源来驱动 LED，并可轻松实现高达 5 A 的正向电流。
创新型高棚 LED 照明解决方案特性
UCC28810 特性
转换模式控制器，适用于低实现成本的 AC 输入 LED 照明应用
实现单级功率因数校正型 LED 驱动器
增强型瞬态响应，带压摆率比较器
传统壁式调光器接口
精确的内部 VREF 用于紧输出调节
LM3409HV 特性
LM3409Q/LM3409QHV 是汽车级产品，具有 AEC-Q100 1 级资质认可
2 Ω、1 A 峰值 MosFET 栅极驱动
VIN 范围：6 V 至 42 V (LM3409/LM3409Q)
VIN 范围：6 V 至 75 V (LM3409HV/LM3409QHV)
差分、高压侧电流检测
逐周期限流
TPS92020 特性
LLC 谐振开关驱动器控制器，适用于多灯串 LED 照明应用
半桥拓扑结构
固定或可变的开关频率控制
可编程软启动时间
可编程空载时间，实现最佳能效
简单的开/关控制
过流保护
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

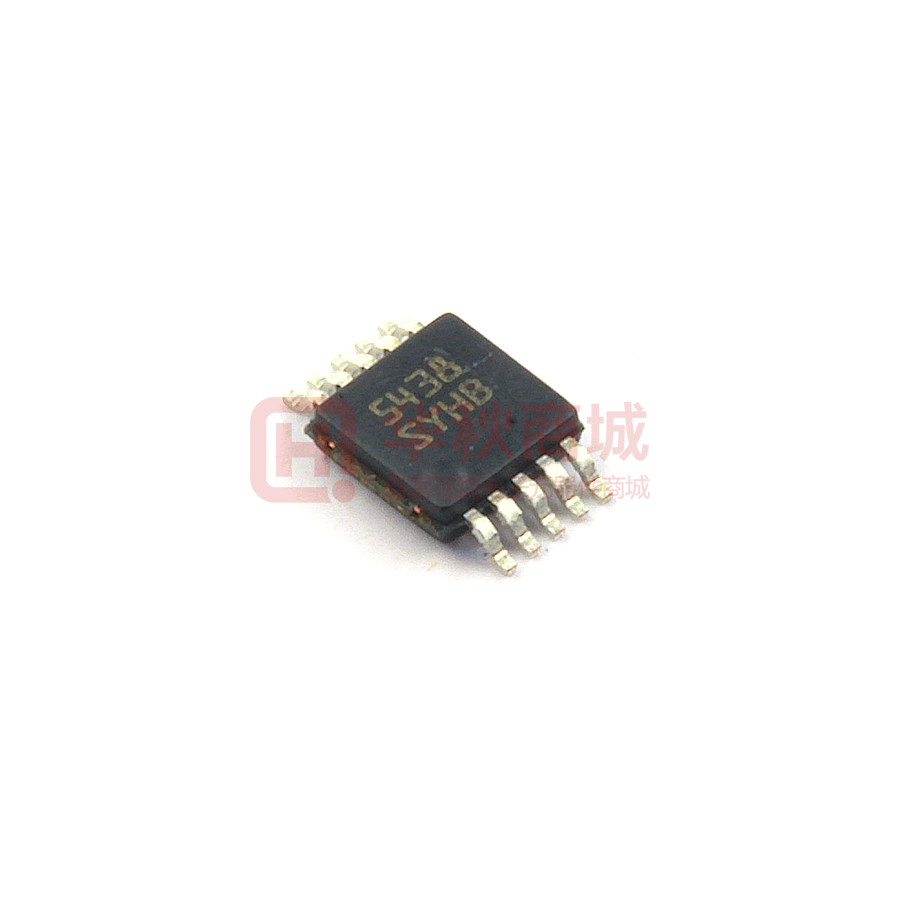

 | | LM3409HVMY/NOPB | LED/照明驱动器-电源管理 | IC LED DRIVER CTRLR DIM 10MSOP | ￥4.39921 | 在线订购 |
 | | LM3409HVMYX/NOPB | LED/照明驱动器-电源管理 | LM3409HV 用于高功率 LED 驱动器的 75V PFET 降压控制器 | ￥3.83900 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS92020DR | LED/照明驱动器-电源管理 | 在线订购 | ||
| | TPS92020D | LED/照明驱动器-电源管理 | TPS92020 RESONANT-SWITCHING DRIV | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | UCC28810DR | LED/照明驱动器-电源管理 | UCC28810 LED 照明电源控制器 | ￥3.05100 | 在线订购 |

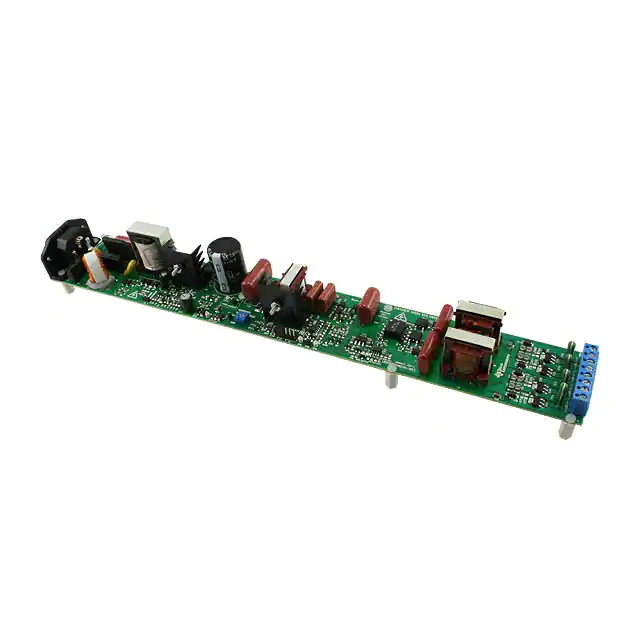

 | | UCC28810EVM-003 | LED驱动器-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALUATION MODULE FOR UCC28810 | ￥1139.22080 | 在线订购 |
 | | UCC28810D | LED/照明驱动器-电源管理 | ￥8.94612 | 在线订购 | |
 | | UCC28810EVM-002 | LED驱动器-开发套件/万能板/PCB板-开发板/套件/编程器 | UCC28810 1, Non-Isolated Output LED Driver Evaluation Board | 在线订购 |
