    ADC11DV200 - 双路11位低功耗A / D转换器

    ADC11DV200 - 双路11位低功耗A / D转换器

    TI推出具有并行LVDS / CMOS输出的ADC11DV200双通道,11位,200 MSPS低功耗A / D转换器(ADC11DV200 - Dual 11-bit, Low-Power A/D Converter)

    发布时间:2018-06-14

    德州仪器(TI)的 ADC11DV200是一款单芯片模数转换器,能够以高达每秒200兆样本(MSPS)的速率将两个模拟输入信号转换为11位数字字。数字输出模式可选,可以是差分LVDS或CMOS信号。

    该转换器采用差分流水线架构,具有数字纠错功能和片上采样保持电路,可最大限度地减小芯片尺寸和功耗,同时提供出色的动态性能。独特的采样保持级可产生900 MHz的全功率带宽。ADC11DV200采用核心CMOS工艺制造,可采用1.8 V单电源供电。ADC11DV200在奈奎斯特实现约10.06个有效位,在CMOS模式下功耗仅为280 mW,在LVDS模式下功耗仅为250 MW,200 MSPS。通过降低采样率可以进一步缩小功耗。


    ADC11DV200 - 双路11位低功耗A / D转换器特性

    • 单1.8 V电源供电

    • 具有时钟频率的功率缩放

    • 内部采样保持

    • 内部或外部参考

    • 断电模式

    • 偏移二进制或2的补码输出数据格式

    • LVDS或CMOS输出信号

    • 60引脚LLP封装,(9x9x0.8 mm,0.5 mm引脚间距)

    • 时钟占空比稳定器

    • IF采样带宽> 900 MHz

    ADC11DV200 - 双路11位低功耗A / D转换器应用

    1. 数字预失真(DPD)

    2. 无线通信基础设施

    3. 医学影像

    4. 便携式仪器仪表

    5. 数字视频

    ADC11DV200
    图片数据手册产品型号产品分类产品描述价格操作

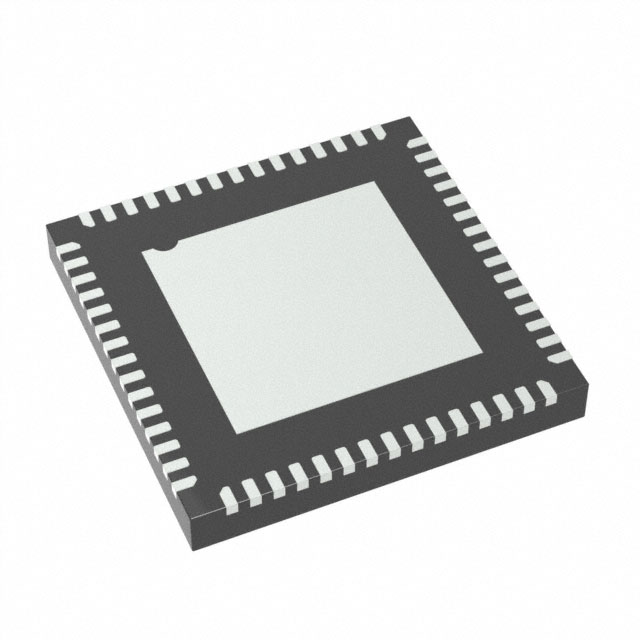

    ADC11DV200CISQE/NOPB模数转换器(ADC)-数据转换器单1.8V电源操作,具有内部或外部参考,内部采样保持电路,可选择差分LVDS或CMOS信号输出。在线订购
