MAX9814麦克风放大器
具有AGC的低成本，高质量麦克风放大器和Maxim的低噪声麦克风偏置（MAX9814 Microphone Amplifier）
发布时间：2018-06-14
Maxim的 MAX9814是一款低成本，高品质的麦克风放大器，具有自动增益控制（AGC）和低噪声麦克风偏置。该器件具有低噪声前置放大器，可变增益放大器（VGA），输出放大器，麦克风偏置电压发生器和AGC控制电路。
低噪声前置放大器具有固定的12 dB增益，而VGA增益可自动调节20 dB至0 dB，具体取决于输出电压和AGC阈值。输出放大器提供8 dB，18 dB和28 dB的可选增益。在没有压缩的情况下，放大器的级联导致总增益为40 dB，50 dB或60 dB。三级数字输入对输出放大器增益进行编程。外部电阻分压器控制AGC阈值，单个电容器编程攻击/释放时间。三级数字输入编程攻击 - 释放时间的比率。AGC的保持时间固定为30 ms。低噪声麦克风偏置电压发生器可以偏置大多数驻极体麦克风。
MAX9814麦克风放大器特性
自动增益控制（AGC）
三种增益设置（40 dB，50 dB，60 dB）
可编程的攻击时间
可编程攻击和释放比率
2.7 V至5.5 V电源电压范围
低输入参考噪声密度为30 nV /√Hz
低THD：0.04％（典型值）
低功耗关机模式
MAX9814麦克风放大器应用
蓝牙耳机
数码相机
数码摄像机
娱乐系统（例如：卡拉OK）
高品质便携式录像机
IP电话/电话会议
掌上电脑
双向传播者
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

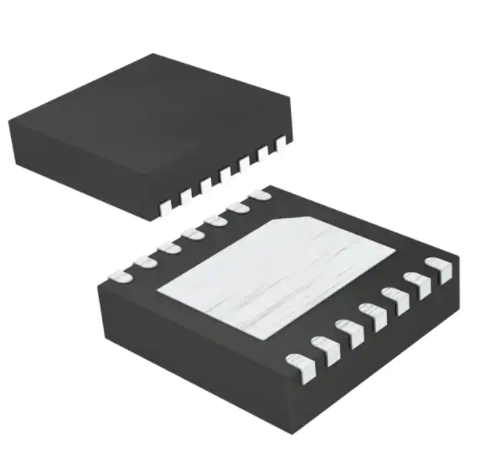

 | | MAX9814ETD+T | 音频功率放大器-音频及视频芯片 | 带AGC和低噪声麦克风偏置的麦克风放大器 | 在线订购 |
