TSU 毫微功耗运算放大器
来自 ST 的 TSU 运算放大器(TSU Nanopower Op Amps)在全工作温度范围内实现了超低功耗
发布时间：2018-06-14
STMicroelectronics 的 TSU 毫微功耗运算放大器属于其运算放大器系列，该器件在整个工作温度范围内拥有超低功耗，能在任何需要重点关注静态电流的情况下让工程师优化功耗预算和电池使用寿命。
TSU101、TSU102 和 TSU104 分别采用单通道、双通道和四通道配置。 每个运算放大器所消耗的电流均小于锂离子电池的典型自放电电流，TSU 器件能使小型纽扣电池供电型应用的工作时间更长，如能量收集系统、个人医疗监控、烟雾警报器、无源红外探测器、无线传感器、安防监控头和智能标签。
在额定温度范围内的最大电流低至 800 nA（1.8 V）或 850 nA（3.3 V），且典型电流消耗在 25°C、1.8 V 时仅 580 nA。在整个温度范围内，最大输入失调电压为 4.5 mV，输入偏置电流为 300 pA。 该器件采用轨至轨输入和输出，工作电压为 1.5 V 至 5.5 V，具有 8 kHz 典型增益带宽积。
TSU 毫微功耗运算放大器特性
亚微级电流消耗：每通道 580 nA（典型值），25°C、VCC = 1.8 V 时
低供应电压：1.5 V - 5.5 V
单位增益稳定
轨至轨输入和输出
增益带宽积：8 kHz（典型值）
低输入偏置电流低：25°C 时最大 5 pA
高 ESD 承受力：2 kV HBM
工业温度范围：-40°C 至 +85°C
TSU 毫微功耗运算放大器应用
如果采用 220 mAh 纽扣式锂电池供电，则典型等效使用寿命为 42 年（限 TSU101）)
允许电源出现瞬态下降
高阻抗传感器的精确信号调节
可在工业温度范围内保证的应用性能
快速去饱和
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TSU101RILT | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | ￥11.41938 | 在线订购 |
 | | TSU101ILT | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | ￥11.96519 | 在线订购 |
| | TSU101ICT | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | ￥11.14938 | 在线订购 |
 | | TSU104IPT | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | ￥20.62000 | 在线订购 |
 | | TSU101RICT | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | ￥11.33561 | 在线订购 |
 | | TSU102IST | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | ￥15.10877 | 在线订购 |

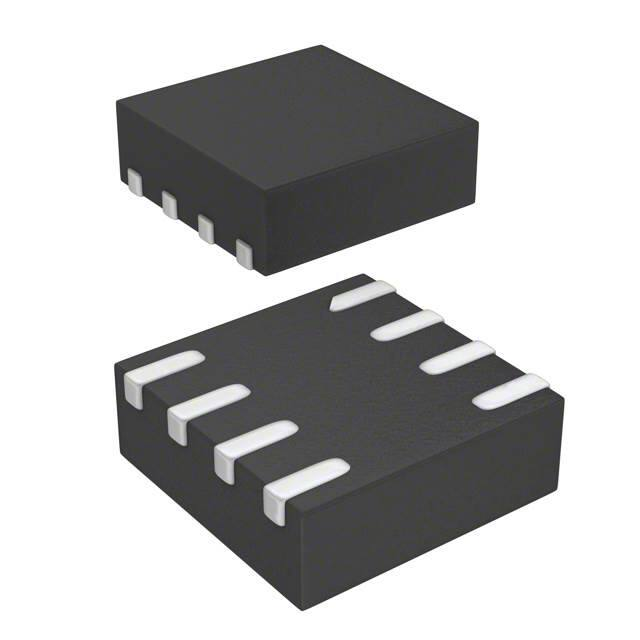

 | | TSU102IQ2T | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | 在线订购 | |
 | | TSU104IQ4T | 运算放大器-运算放大器及比较器 | 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器 | 在线订购 |
