电源控制：

• 在采用 IRC 作为时钟源的低电流模式下，激活模式下的功耗低至 90 µA/MHz

• 集成 PMU（电源管理单元）将功耗降至最低

• 更低的功耗模式：休眠模式、深度休眠模式、省电模式、深度省电模式

• 根据 USART、SPI 和 I²C 外设上的活动，执行深度睡眠唤醒和省电模式唤醒

• 由定时器控制的深度省电模式自动唤醒

• 上电复位 (POR)

• 欠压检测（BOD）

定时器：

• 针对定时和 PWM 应用的状态可配置定时器 (SCTimer/PWM)，带输入和输出功能（包括捕获和匹配功能）。 每个 SCTimer/PWM 输入均可多路复用，允许从多个输入源选择，如引脚、ADC 中断或比较器输出

• 四通道多速率定时器 (MRT)，用于在多达四个可编程、固定速率下实现重复中断

• 自唤醒定时器 (WKT)，从 IRC（一种低功耗、低频率内部振荡器）或外部常开电源域中的时钟输入计时

• 窗式看门狗定时器 (WWDT)

时钟发生：

• 精度已调整至 1.5% 的 12 MHz 内部 RC 振荡器，可选作系统时钟

• 工作频率为 1 MHz 至 25 MHz 的晶体振荡器

• 9.4 KHz 至 2.3 MHz 的可编程看门狗振荡器

• PLL 允许 CPU 工作速率达到最大 CPU 速率且无需高频晶体。 可从系统振荡器、外部时钟输入或内部 RC 振荡器运行

• 带有分频器的时钟输出功能，可反映所有内部时钟源

• 器件具有便于识别的唯一序列号

• 单电源（1.8 V 至 3.6 V）

数字外设：

• 高速 GPIO 接口通过多达 29 个通用 I/O (GPIO) 引脚连接至 ARM Cortex-M0+ I/O 总线，带有可配置上拉/下拉电阻、可编程开漏模式、输入反相器和数字滤波器。 GPIO 方向控制功能支持对单独位进行独立设置/清除/触发。

• 四个引脚配备高电流输出驱动器（20 mA)

• 两个真正的开漏引脚上配备高电流阱驱动器 (20 mA)

• 八个 GPIO 引脚提供 GPIO 中断生成功能，具有布尔模式匹配特性

• 用于灵活地配置每个 I/O 引脚功能的开关矩阵

• CRC 引擎

• 具有 18 个通道和 9 触发器输入的 DMA

模拟外设：

• 一个 12 位 ADC，具有多达 12 个输入通道（含多个内部和外部触发器输入）且高达每秒 1.2 M 个样本的采样率。 该 ADC 支持两个独立的转换序列

• 具有四个输入引脚和外部或内部基准电压的比较器

串行外设

• 三个 USART 接口（具有通过开关矩阵指定的引脚功能）和一个共模小数波特率发生器

• 两个 SPI 控制器，具有通过开关矩阵指定的引脚功能

• 四个 I²C 总线接口。 一个I²C 在两个真开漏引脚上支持增强型快速模式（1 Mbit/s 数据速率），并支持侦听模式。 三个I²C 在标准引脚上支持高达 400 kbit/s 的数据速率。

ROM API 支持功能：

• 引导程序

• 用于 ADC、SPI、 I²C、USART、功率配置（电源配置文件）和整数分频的片载 ROM Api

• 闪存在应用编程 (IAP) 和在系统编程 (ISP)

• 工作温度范围：-40°C 至 +105°C

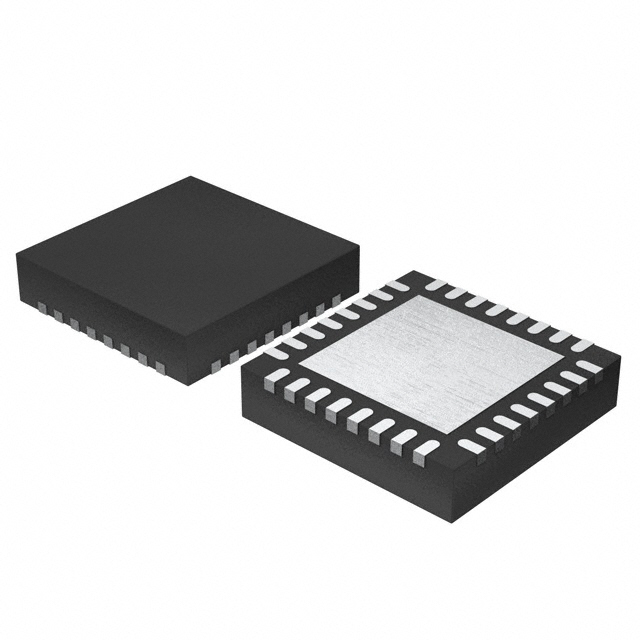

• 采用 TSSOP20 和 HVQFN33 (5 x 5) 封装

1. 传感器网关

2. 游戏控制器

3. 系统节拍定时器

4. 简单的电机控制

5. 照明

6. 消防和安防应用

7. 工业

8. 8/16 位应用

9. 气候控制

10. 便携和可穿戴设备
