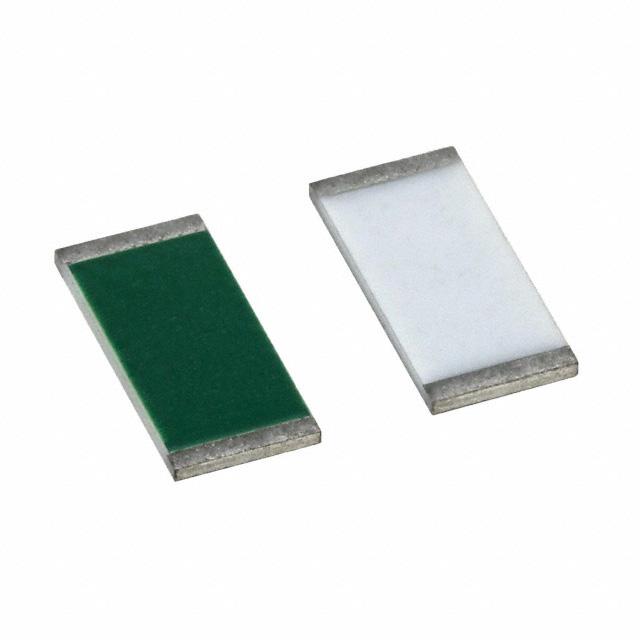

PAT 系列片式薄膜电阻器
Vishay 的 PAT 系列（PAT Series Thin Film Chip Resistors）符合汽车行业的温度和湿度要求
发布时间：2018-06-14
Vishay/Thin Film 的 PAT 系列高精度汽车用薄膜片式电阻器符合 AEC-Q200 核准，达到了 2kV 防静电等级。 该系列设计可满足汽车工业的温度和湿度要求，且具有一致的可重复性和稳定的性能，其特点是 ±25ppm/°C 低标准 TCR 值和低至 ±0.1% 的激光微调容差。
该系列在高纯度铝基底上采用氮化钽电阻膜，实现了稳定的薄膜和性能特征。 这些器件经过了专门优化，适用于汽车应用中的混合/电子控制器、能量管理、测量、传感器量程和稳定的固定式电阻器应用。
该系列电阻器采用包绕式端接，现可从 Digi-Key 订购三种外壳尺寸的产品：0603、0805 和 1206。 PAT 系列的额定电阻范围为 10 Ω 至 604 kΩ，且提供非标准阻值。 这种电阻器具有小于 -30dB 的极低噪声、小于 0.1 ppm/V 的低电压系数，以及在 +70°C 下工作 2000 小时时小于 0.05% 的负载生命稳定性。 该系列在 -55°C 至 +150°C 工作温度范围内的额定功率为 150 mW 至 400 mW，额定电压为 75 V 至 200 V。
PAT 器件在 +85°C、85% 相对湿度和 10% 额定功率下，满足 MIL-STD-202 方法 202 规定的防潮要求。 该系列电阻器采用无铅 (PB) 或引线端接，满足 RoHS 指令 2002/95/EC 要求。 该系列器件通过了 MIL-PRF-55342 规定的 100% 目视检查。
PAT 系列片式薄膜电阻器特性
采用高纯度铝基底的薄膜式氮化钽电阻器
稳定的薄膜和性能特征︰小于 0.05%（70°C、2000 小时）
达到 AEC-Q200 1C 额定防静电等级 (2 kV)
电阻范围：10 Ω 至 604 kΩ
TCR：±25 ppm/ºC
容差：低至 ±0.1%
额定功率：1 W
符合 AEC-Q200 标准
符合 RoHS 规范
PAT 系列片式薄膜电阻器应用
汽车设备
电信
工业设备
测试与测量设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PAT0603E4000BST1 | 贴片电阻-电阻器 | 贴片电阻 0603 400Ω ±0.1% 150mW ±25ppm/℃ | ￥3.50602 | 在线订购 |
 | | PAT0805E25R0BST1 | 贴片电阻-电阻器 | 25 Ohms ±0.1% 0.2W，1/5W 芯片电阻 0805（2012 公制） 耐硫，汽车级 AEC-Q200 汽车认证，防潮 薄膜 | ￥4.40530 | 在线订购 |
 | | PAT0603E1001BST1 | 贴片电阻-电阻器 | 1 kOhms ±0.1% 0.15W 芯片电阻 0603（1608 公制） 耐硫，汽车级 AEC-Q200 汽车认证，防潮 薄膜 | 在线订购 | |
| | PAT0603E4751BST1 | 贴片电阻-电阻器 | 4.75 kOhms ±0.1% 0.15W 芯片电阻 0603（1608 公制） 耐硫，汽车级 AEC-Q200 汽车认证，防潮 薄膜 | ￥3.42568 | 在线订购 |
| | PAT1206E10R0BST1 | 贴片电阻-电阻器 | 贴片电阻 1206 10Ω ±0.1% 2/5W ±25ppm/℃ | ￥4.31814 | 在线订购 |
