LT3756/LT3756-1 LED 控制器
用于高电流 LED 应用的 LED 控制器（LT3756 / LT3756-1 LED Controller）
发布时间：2018-06-14
LT3756 和 LT3756-1 是 DC/DC 控制器，设计用作驱动高电流 LED 的恒流源。 这些器件采用内部稳压式 7V 电源驱动低压侧外部 N 沟道功率 MOSFET。 在宽范围输入和输出电压下，其固定频率、电流模式架构实现了稳定工作状态。
一个接地基准电压 FB 引脚可作为多个 LED 保护功能的输入，并也使之可以用作转换器的恒压源。 频率调节引脚允许用户将频率编程为 100 kHz 至 1 MHz，以优化能效、性能或外部元件尺寸。
LT3756/LT3756-1 能够检测高压侧 LED 灯串中的输出电流。 高压侧电流检测是最灵活的方案，用于驱动 LED，能够实现升压、降压模式或升降压模式配置。 PWM 输入提供高达 3000:1 的 LED 调光比，且 CTRL 输入能提供更多的模拟调光能力。 两种器件均采用 16 引脚 QFN (3 mm x 3 mm) 和 MSOP 封装。
LT3756/LT3756-1 LED 控制器特性
3000:1 真彩色 PWM™ 调光
输出电压高达 100V
宽输入电压范围：6 V - 100 V
100mV 高压侧电流传感器
可调频率：100 kHz 至 1 MHz
带滞后可编程欠压锁定
频率同步 (LT3756-1)
CTRL 引脚提供模拟调光
可编程软启动
恒流和恒压调节
在升压、降压模式、
降压升压模式、SEPIC 或反激式拓扑下，驱动 LED
开路 LED 保护
开路 LED 状态引脚 (LT3756)
PWM 隔离开关驱动器
低关断电流：<1µA
热增强型 16 引脚 QFN
(3 mm × 3 mm) 和 MSOP 封装
LT3756/LT3756-1 LED 控制器应用
高功率 LED 应用
工业
汽车
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

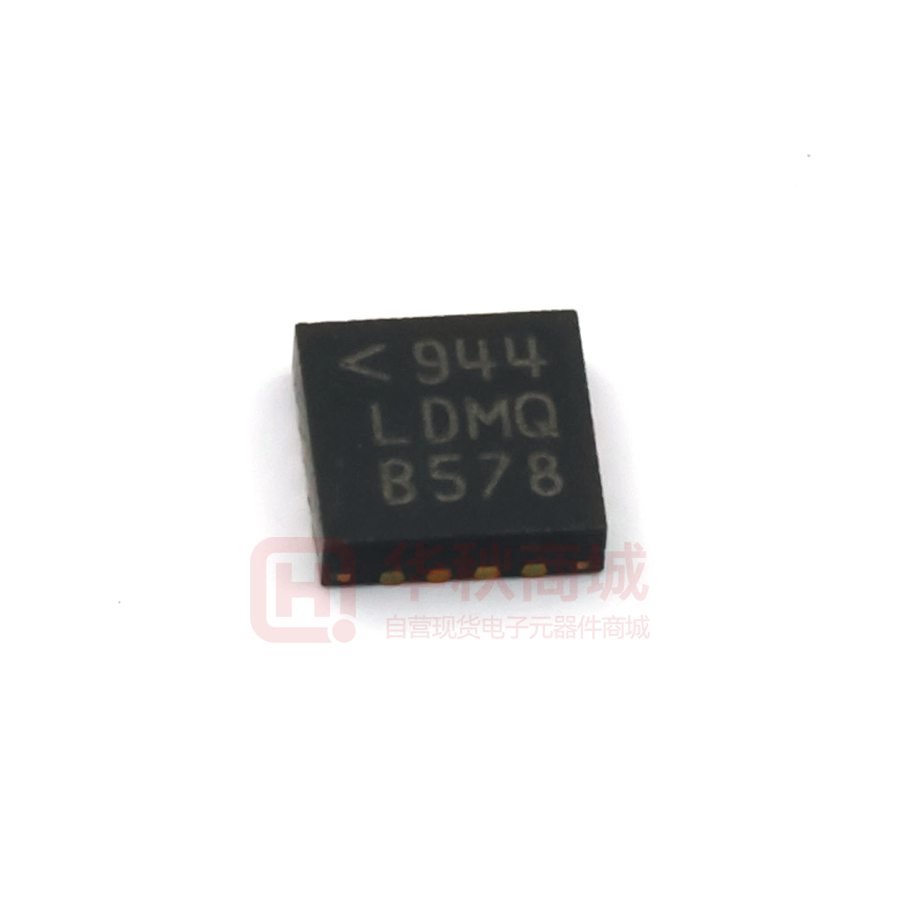

 | | LT3756EUD#PBF | LED/照明驱动器-电源管理 | LED/照明驱动器 QFN16_3X3MM_EP Vi=6~100V | ￥35.74733 | 在线订购 |
 | | LT3756EMSE#PBF | LED/照明驱动器-电源管理 | IC LED DRIVER CTRLR DIM 16MSOP | 在线订购 | |
| | LT3756EMSE-1#PBF | LED/照明驱动器-电源管理 | IC LED DRIVER CTRLR DIM 16MSOP | 在线订购 | |
| | LT3756EUD-1#PBF | LED/照明驱动器-电源管理 | IC LED DRIVER CTRLR DIM 16QFN | 在线订购 |
