LTC3609 单片式同步降压 DC/DC 转换器
32V、6A 单片式同步降压 DC/DC 转换器（LTC3609 Monolithic Synchronous Step-Down DC / DC Converter）
发布时间：2018-06-14
LTC 3609 是一款高效率、单片式、同步降压型 DC/DC 转换器，能够从 4V 至 32V（最大为 36V）的输入电源来提供高达 6A 的输出电流。 该器件采用谷值电流控制架构，用于在高频条件下以非常低的占空比工作，并实现出色的瞬态响应能力。 工作频率通过外部电阻器选择，并根据 VIN 和 VOUT 的变化进行补偿。
可将 LTC3609 配置为在轻负载下断续或强制连续工作。 强制连续工作可以降低噪声和射频干扰，而断续模式则可降低轻负载下的开关损耗，从而实现高能效。
该器件通过其内部折返限流功能、一个输出过压比较器和一个选配型短路关断定时器来实现故障保护。 通过一个外部定时电容器实现用于电源定序的软起动功能。 稳压器限流功能由用户设置。 当输出处于稳压状态时，电源良好输出电压监视器会发出指示。 LTC3609 采用紧凑型 7mm × 8mm QFN 封装。
LTC3609 单片式同步降压 DC/DC 转换器特性
6A 输出电流
宽 VIN 范围：4V 至 32V（最高 36V）
内部 N 沟道 MOSFET
真正的电流模式控制
针对高降压比进行了优化
tON(MIN) ≤ 100ns
外部快速瞬态响应
采用陶瓷输出电容器 COUT 实现了稳定
±1% 0.6V 电压基准
电源良好输出电压监视器
可调导通时间/开关频率
可调限流
可设置软启动
输出过压保护
可选短路关断定时器
低关断 IQ：15 µA

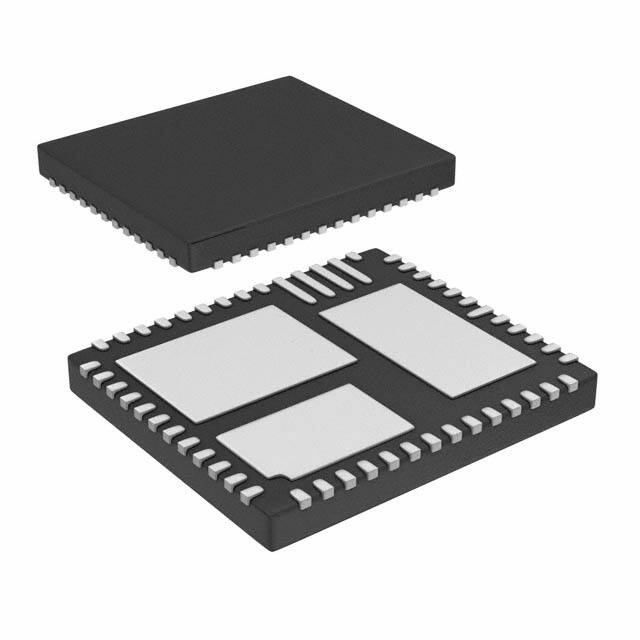

采用 7mm × 8mm 52 引脚 QFN 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC3609EWKG#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 0.6~32V 6A QFN52 裸露焊盘 | 在线订购 |
