LT3652 2 A 太阳能电池充电器
Linear Technology 的 LT3652 降压充电器（LT3652 2 A Battery Charger for Solar Power），适用于太阳能电源、远程监控和手持设备应用
发布时间：2018-06-14
LTC LT3652 是一款由太阳能直接供电的降压型单片电池充电器 IC，适用于现代电池化学材料，采用 4.95V 至 32V 输入电压范围。LT3652 提供恒流/恒压充电特性，具有由外部编程设定、高达 2 A 的最大充电电流。LT3652 采用创新的输入稳压回路，通过控制充电电流将输入电压控制在一个可设定的水平。该充电器采用 3.3V 浮充电压反馈基准，因此可利用一个电阻分压器在 14.4V 以内设定任何所需的电池浮充电压。
LT3652 采用 4.95V 至 32V 的超宽输入范围，具有 40V 绝对最高的额定值，增添了系统裕量。此外，在采用未充分稳压的电源充电时，输入可能在过流条件下出现崩溃，此时输入电压稳压回路就会允许对该充电过程进行优化。该器件可为各种不同配置的电池组充电，包括 1 至 3 个串联的锂离子/聚合物电池、1 至 4 个串联的 LiFePO4（磷酸铁锂）电池和高达 14.4 V 的密封式铅酸蓄电池 (SLA)。具体应用包括太阳能供电系统、12V 至 24V 汽车设备和电池充电器。
LT3652 可编程充电电流高达 2 A。这种独立的电池充电器不需要任何外部微控制器，并为用户提供了多种充电终止选择，如 C/10 或板载定时器。该器件的 1 MHz 固定开关频率有助于实现小型解决方案。浮充电压反馈的额定精确度为 ±0.5%，充电电流精确度为 ±5% 且 C/10 检测精确度 ±2.5%。一旦充电过程终止，LT3652 会自动进入低电流待机模式，将输入的电源电流降至 85 µA。在关断模式下，输入偏置电流降至 15 µA。为了实现自主充电控制，如果电池电压降至已设定浮充电压的 2.5% 以下时，自动充电功能会开始一个新充电周期。
LT3652 2 A 太阳能电池充电器特性
具有输入电源电压稳压回路，适用于在太阳能应用中进行峰值功率跟踪 (MPPT)
宽输入电压范围：4.95 V 至 32 V（40V 绝对最高电压）
充电电流可设定，最高 2A
用户可选择充电终止方式：C/10 或板载充电终止定时器
通过电阻器设定浮充电压，最高 14.4 V，以适应锂离子/聚合物、LiFePO4、SLA、NiMH/NiCd 化学材料
1 MHz 固定频率
0.5% 浮充电压基准精确度
5% 充电电流精确度
2.5% C/10 检测精确度
二进制编码的集电极开路状态引脚
3mm × 3mm DFN12 封装
无需 VIN 阻流二极管使电池电压 ≤ 4.2V
LT3652 2 A 太阳能电池充电器应用
太阳能电源/涓流充电
远程监控站
便携式手持仪器
电池供电型应用
12 V 至 24 V 汽车系统
LiFePO4（磷酸铁锂）应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

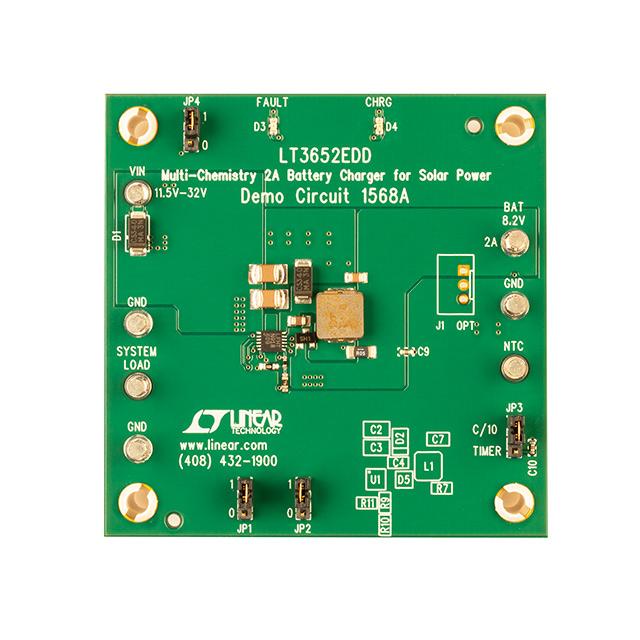

 | | DC1568A | 评估和演示板和套件-开发板/套件/编程器 | LT3652 电池充电器 电源管理 评估板 | 在线订购 | |

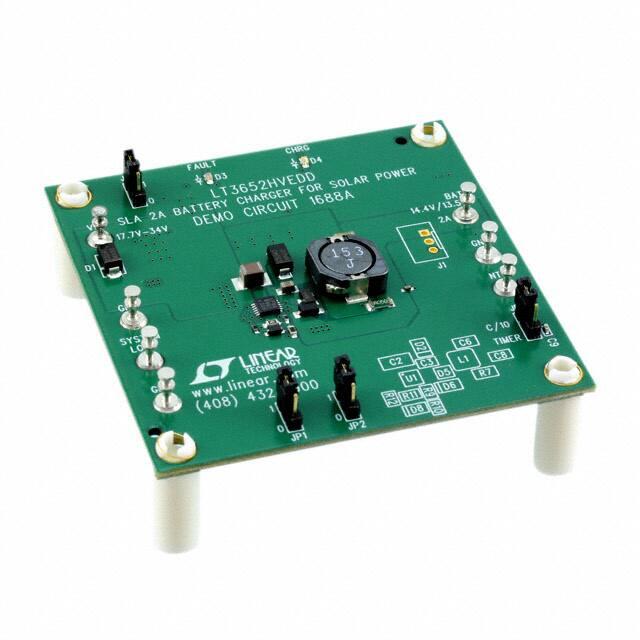

 | | DC1688A | 评估和演示板和套件-开发板/套件/编程器 | LT3652HV 电池充电器 电源管理 评估板 | ￥603.82800 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

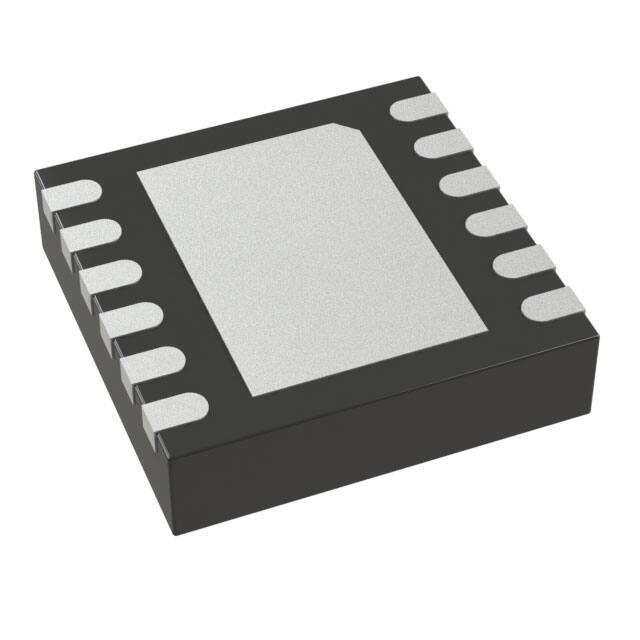

 | | LT3652EDD#PBF | 电池充电管理-电源管理 | IC BATTERY CHARGER 12-DFN | 在线订购 | |
 | | LT3652EMSE#PBF | 专用电源管理IC-电源管理 | LT3652EMSE#PBF | 在线订购 | |

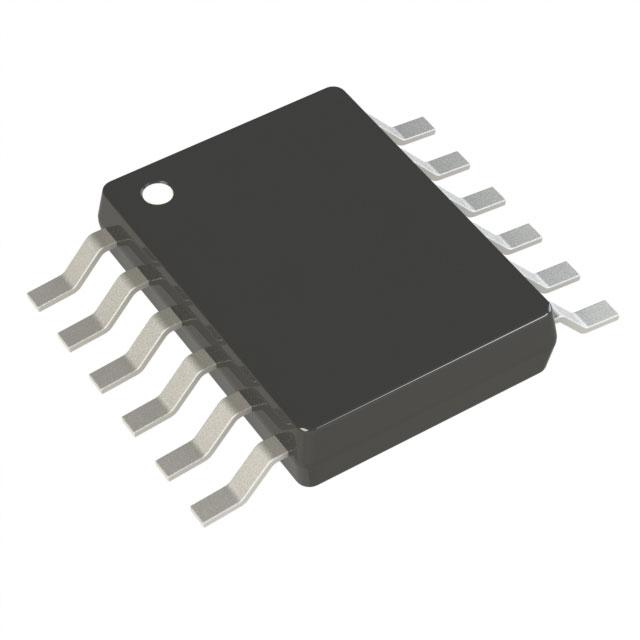

 | | LT3652IMSE#PBF | 电池充电器-电池及配件 | 多化学 充电器 IC 12-MSOP-EP | 在线订购 | |
| | LT3652HVIMSE#PBF | 电池充电管理-电源管理 | LT3652HVIMSE#PBF | 在线订购 | |
| | LT3652EMSE#TRPBF | 电池充电器-电池及配件 | LT3652EMSE#TRPBF | ￥32.88978 | 在线订购 |
 | | LT3652EDD#TRPBF | 电池充电器-电池及配件 | 多化学 充电器 IC 12-DFN（3x3） | 在线订购 | |
| | LT3652IDD#PBF | 电池充电管理-电源管理 | IC BATTERY CHARGER 2A 12DFN | 在线订购 |
