LT®2940 功率和电流监控器

Linear Technology 的 LT2940 (LT®2940 Power and Current Monitors)能够测量高压侧电流和差分电压
发布时间:2018-06-14
Linear Technology 的 LT2940 能够测量高压侧电流和差分电压,然后将它们相乘,并输出与瞬时功率成比例的电流。 四象限乘法器和推挽式输出级可正确处理双向高压侧电流和双极电压差,从而允许使用 LT2940 来指示正向和反向功率流。
集成式比较器带反相和非反相开集输出,使得 LT2940 成为一款完整的功率级监控器。 此外,输出电流与被检高压侧电流成正比,从而实现电流监控。 电流模式输出使调节、滤波和时间集成简化为只需选择外部电阻器和/或电容器。
LT®2940 功率和电流监控器特性
反向和非反向比较器开集输出
四象限功率测量
±5% 的功率测量精度
4V 至 80V 高压侧检测,最大 100V
输出带宽超过 500 kHz
±3% 的电流测量精度
6V 至 80V 供电电压范围,最大 100V
电流模式下功耗和电流输出
LT®2940 功率和电流监控器应用
板级功率和电流监控
线路卡和服务器电源监控
功率感应电路断路器
功率控制环路
电表/能量计
电池充电器计量
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

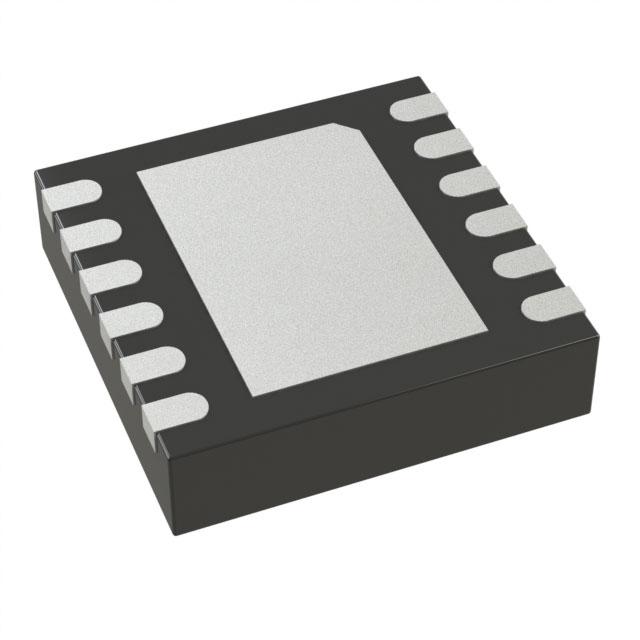

![]() | | LT2940CDD#PBF | 专用电源管理IC-电源管理 | IC CURRENT/POWER MONITOR 12DFN | 在线订购 | |
![]() | | LT2940IDD#PBF | 专用电源管理IC-电源管理 | 电流/电源监控器 PMIC 12-DFN(3x3) | 在线订购 | |
![]() | | LT2940IMS#PBF | 专用电源管理IC-电源管理 | 电流/电源监控器 PMIC 12-MSOP | 在线订购 |
