AP2401/AP2411 电源开关
带有闭锁功能的 2.0 A 单通道限流电源开关(AP2401 / AP2411 Power Switches)
发布时间:2018-06-14
Diodes Incorporated 推出有助于提升 USB 端口保护水平的 AP2401 和 AP2411 单通道电源开关。 这两款额定电流为 2 A 的高压侧电源开关能在检测到过流时确保快速、准确地闭锁输出电流。 此外,还提供低有效和高有效使能工作选择,且针对自供电和总线供电的 USB 2.0 和 3.0 以及其他 3 V 至 5 V 热插拔消费电子设备、计算以及通信应用进行了优化,例如笔记本电脑、机顶盒等。 为提升系统的总体坚固性,这两款电源开关的 2μs 短路快速响应时间意味着可以避免不必要的系统关断或重启,而在被禁用时,其集成的输出放电功能又能提供全控型输出电容器放电电压。 为把较大电流系统中的电压降损耗降至最低,AP24xx 系列器件在 2 A 电流下连续工作时的导通电阻仅 70 mΩ。 这些电源开关之所以能成为任何受短路、重型容性负载影响设备的全面保护解决方案,是因为其集成了过流、短路、过热、欠压锁定和反向电流阻断保护功能。 这些电源开关的限流紧容差也降低了电源轨电流要求,因此降低了系统总成本。 AP2401 和 AP2411 电源开关采用可节省空间的 DFN3030E-8 和行业标准的 SO-8、MSOP-8-EP 封装。
AP2401/AP2411 电源开关特性
单通道限流电源开关
输出放电功能
OCP 被触发时,闭锁输出电流
短路响应快:2 µs
精确的 2.5 A 限流
反向电流阻断
70 mΩ 导通电阻
输入电压范围:2.7 V - 5.5 V
内置软启动功能,上升时间 0.6 ms(典型值)
过流和热保护
故障报告 (FLG),具有消隐时间(7 ms 典型值)
ESD 保护:2 kV HBM、200 V MM
低有效 (AP2401) 或高有效 (AP2411) 使能
环境温度范围:-40°C 至 +85 °C
SO-8、MSOP-8、MSOP-8EP、U-DFN3030-8 和 U-DFN2020-6:采用"绿色"模塑料(不含 Br、Sb)
AP2401/AP2411 电源开关应用
LCD 电视和显示器
机顶盒、住宅网关
笔记本电脑、台式电脑、服务器、电子阅读器
打印机、坞站、集线器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AP2411S-13 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHANNEL 1:1 8SO | ¥2.26790 | 在线订购 | |

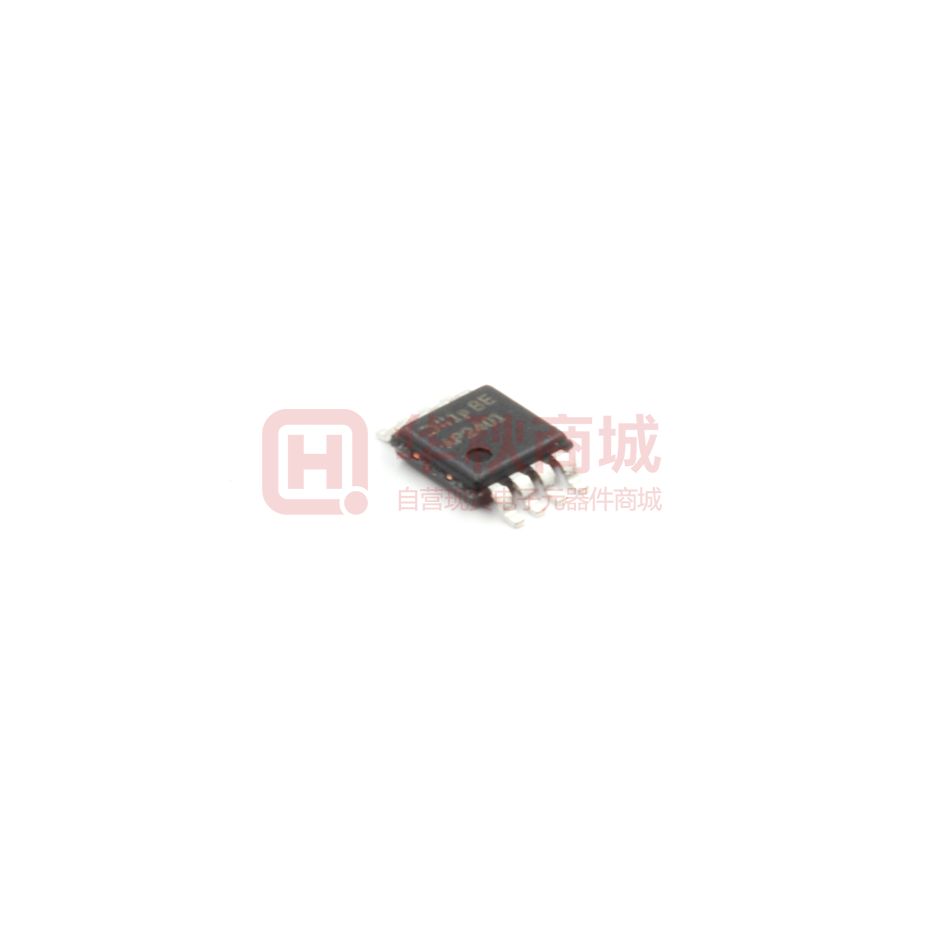

| AP2401MP-13 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 8MSOP | ¥1.52831 | 在线订购 | |
| AP2411MP-13 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 8MSOP | ¥2.12210 | 在线订购 | |

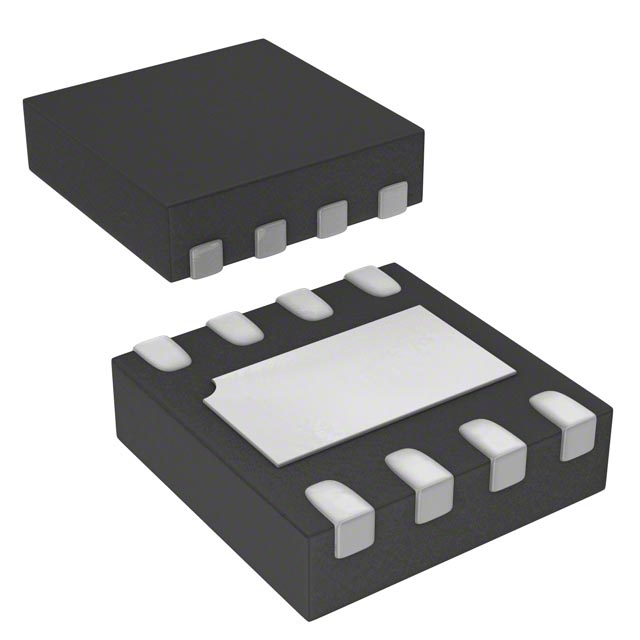

| AP2411FGE-7 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 8UDFN | ¥1.50120 | 在线订购 | |
| AP2401FGE-7 | 电源开关/负载开关-电源管理 | IC USB SWITCH DFN3030-8 | 在线订购 | ||
| AP2401SN-7 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CH 1:1 6DFN2020 | ¥1.22478 | 在线订购 | |
| AP2411SN-7 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CH 1:1 6DFN2020 | ¥1.22478 | 在线订购 | |
| AP2401S-13 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHANNEL 1:1 8SO | ¥1.27473 | 在线订购 |
