ZXBM1021 直流电机前置驱动器
来自 Diodes Inc. 的单相、变速电机控制前置驱动器（ZXBM1021 DC Motor Pre-Driver）
发布时间：2018-06-14
Diodes Incorporated 推出 ZXBM1021 器件。这种单相、无刷、直流电机前置驱动器是一款功能丰富的小型变速控制解决方案，适用于大量工业和消费类产品中的冷却风扇、风机、提取器、电机和泵。通过集成一系列外部元件（包括 PWM 积分器和 MOSFET 缓冲器），这款灵活的前置驱动器能够让设计人员大大简化系统架构并减少板上的总元件数。
通过外部 PWM 信号、DC 电压信号或热敏电阻网络输入的直接应用，前置驱动器可以精确控制电机速度。通过集成霍尔偏置和放大器电路，保证了与所有类型的霍尔效应传感器的兼容性。开集频率发生器引脚可提供转速表输出，实现对旋转和速度的外部监控。在控制信号损耗的情况下，为防止电机失速或速度降低到最小值以下，ZXBM1021 允许设定最小速度值。
因为可以提供高压侧和低压侧驱动器输出，并具有 50 mA 灌电流和 100 mA 拉电流/灌电流能力，ZXBM1021 可以精确满足外部 H 桥开关和电机功率的需求，无需额外缓冲。独立的低压侧输出驱动电源电压引脚，还具有调节独立于断开速度的外部低压侧 MOSFET 开启速度的能力，从而帮助减小 EMI 噪声和击穿。
6.8 V 至 18 V 的工作电压范围意味着前置驱动器将通过外部稳压器直接支持 12 V 电机及 24 V 和 48 V 电机。前置驱动器具有可编程过流限制，能够检测锁定转子条件并保护 H 桥和电机绕组免受过热或烧毁的可能性，拆除转子锁时触发软启动，从而最大限度降低电机的浪涌电流。

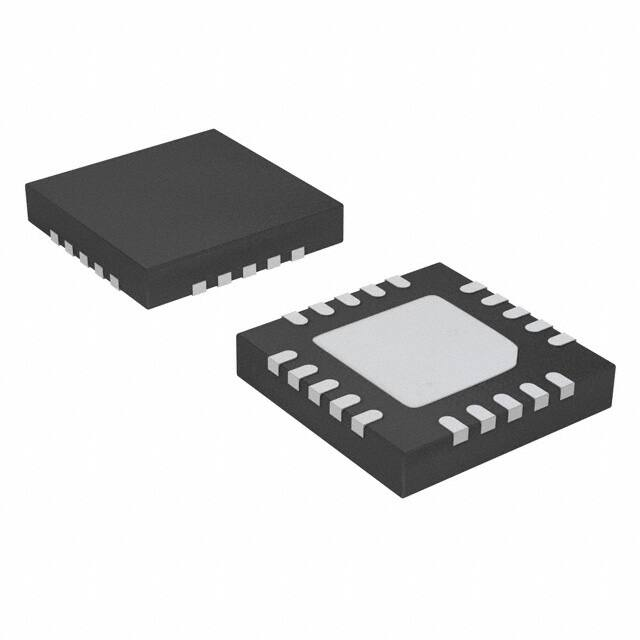

U-QFN4040-20 采用小基底面、扁平和热增强型芯片封装，具有 -40ºC 至 +110ºC 的宽工作温度范围，ZXBM1021 非常适合空间受限和对热有苛刻要求的应用。今年晚些时候将推出采用各种封装形式的 QSOP20。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ZXBM1021JB20TC | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR CTRLR PAR U-QFN4040-20 | ￥5.70094 | 在线订购 |
