CLIK-Mate™ 线对板连接器

Molex CLIK-Mate™ 连接器(CLIK-Mate™ Wire-to-Board Connectors)设计针对连接器需要更多引脚数以便在较小的空间内连接更多信号线的应用
发布时间:2018-06-14
对于需要坚固耐用、能在更小的空间内连接更多信号线的设备来说,Molex的 CLIK-Mate™ 系统无疑是一款理想连接器。CLIK-Mate 连接器具有三种间距尺寸:2.00 mm、1.50 mm 和 1.25 mm,能满足各种高密度应用需求。
CLIK-Mate 连接器采用有效的内部锁定系统,可提供安全可靠的配接保持力,通过清晰的"咔哒"声确认配接完成。音叉端子设计提供低插入力和可靠的配接接触。增强型金属焊片能确保 PCB 可靠固定并消除焊点应力。
相比 2.00 mm 间距版本,这款 CLIK-Mate 1.25 mm 间距连接器可节省 60% 的空间。1.50 mm 版本的选择最广,拥有单排和双排选项、SMT 和通孔式版本。2.00 mm 版拥有 3.0 A、250 V 的最高载流能力。
CLIK-Mate™ 线对板连接器特性
有效的内部锁定
音叉式触头设计
适合拾放操作的扁平区域
增强型金属焊片
封装兼容性
CLIK-Mate™ 线对板连接器应用
汽车
消费类
通用工业
医疗
固态照明
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

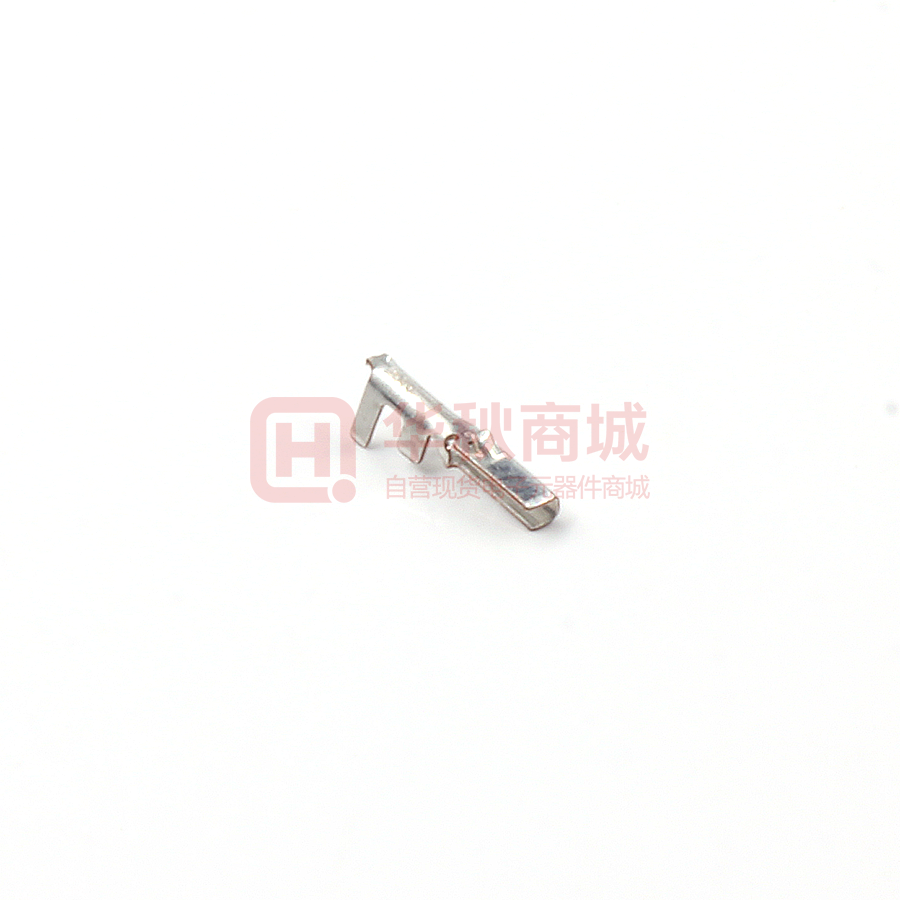

![]() | | 5025790000 | 胶壳端子-连接器 | 胶壳端子 1.50mm间距压接端子,公头,镀锡,24-28AWG | ¥0.04796 | 在线订购 |

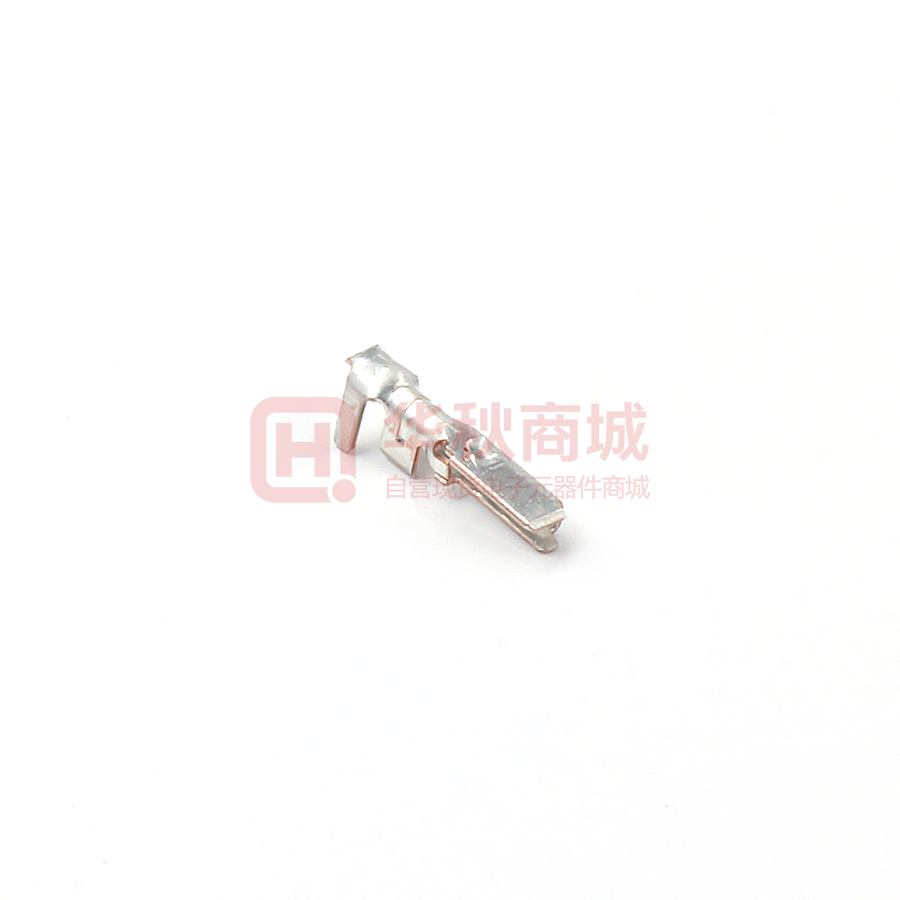

![]() | | 5023810000 | 胶壳端子-连接器 | 胶壳端子 1.25mm间距压接端子,公头,镀锡,26-28AWG | ¥0.03960 | 在线订购 |
![]() | | 5024380000 | 胶壳端子-连接器 | 胶壳端子 2.00mm间距压接端子,公头,镀锡,22-26AWG | ¥0.05940 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 5025840470 | 线对板针座-连接器 | 线对板针座 1x4P 立贴 间距:1.5mm | ¥1.10000 | 在线订购 |
| | 5033950310 | 线对板针座-连接器 | 线对板针座 1x3P 立贴 间距:1.5mm | ¥8.44287 | 在线订购 | |
| | 5033950410 | 线对板针座-连接器 | 线对板针座 1x4P 立贴 间距:1.5mm | ¥8.67973 | 在线订购 | |
| | 5033951010 | 线对板针座-连接器 | 线对板针座 1x10P 立贴 间距:1.5mm | 在线订购 | ||
![]() | | 5033950610 | 排母-连接器 | 6 位 插座 连接器 0.059"(1.50mm) 表面贴装 锡 | ¥10.89118 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 5025780300 | 胶壳及附件-连接器 | ¥0.35200 | 在线订购 | |
![]() | | 5025780200 | 胶壳及附件-连接器 | CLIK Mate插头外壳,间距1.50mm,单列,正向锁定,2电路,自然 | ¥0.28710 | 在线订购 |
![]() | | 5023800400 | 胶壳及附件-连接器 | PLUG HSG 4POS 1.25 WIRE-BRD | ¥0.38872 | 在线订购 |
| | 5024391200 | 胶壳及附件-连接器 | ¥0.70070 | 在线订购 | ||
![]() | | 5025780500 | 胶壳及附件-连接器 | 配套使用:端子5025790100、5025790000、5025791000 座子5025840570、5025850570、5054050570 | ¥0.44737 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 76650-0164 | 连接器套件-套件 | KIT CONN CLIK-MATE 2MM WTB | 在线订购 | |
![]() | | 76650-0237 | 连接器套件-套件 | KIT CONN MULTI WIRE-BOARD 405PC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

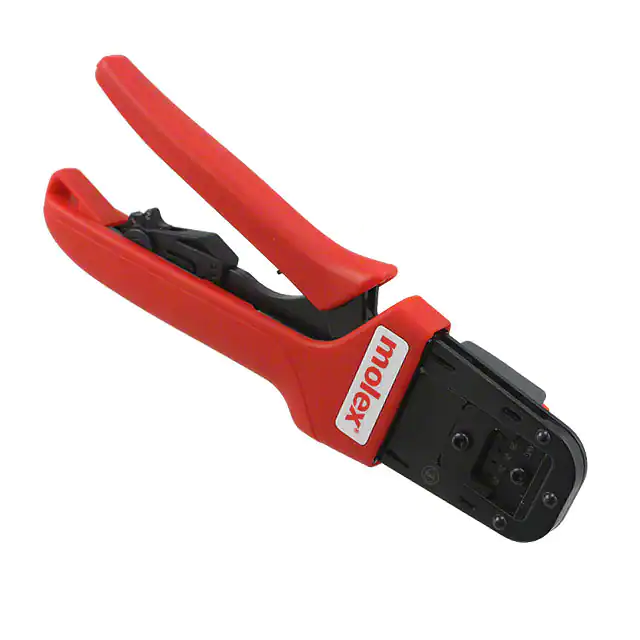

![]() | | 0638192800 | 压线工具-工具 | TOOL HAND CRIMPER 22-26AWG SIDE | ¥4380.26760 | 在线订购 |

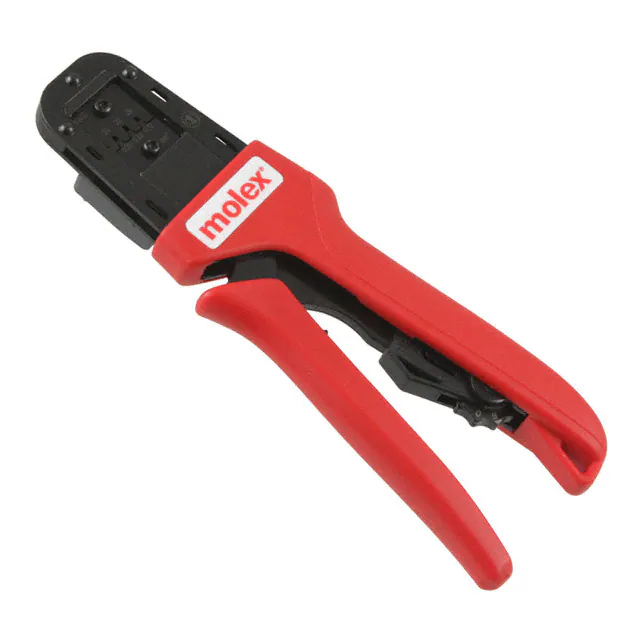

![]() | | 0638194400 | 压线工具-工具 | Hand Crimper Tool Rectangular Contacts, 26-28 AWG Side Entry, Ratchet | ¥5407.36653 | 在线订购 |
