MIC4604 MOSFET 驱动器
具有高达 16 V 可编程栅极驱动能力的 85 V 半桥 MOSFET 驱动器（MIC4604 MOSFET Drivers）
发布时间：2018-06-14
Microchip MIC4604 是一款 85 V 半桥 MOSFET 驱动器。 MIC4604 能为 1 nF 电容负载实现 39 ns 快速传播延迟和 20 ns 驱动器上升/下降时间。 低压侧和高压侧栅极驱动器可独立控制。 MIC4604 具有 TTL 输入阈值。 该器件内置一个高电压二极管，可帮助高压侧栅极驱动自举电容器充电。
坚固耐用的高速和低功耗电平位移器能为高压侧输出提供洁净的电平转换。 MIC4604 稳健的运行能力可保证输出不受各种因素的影响，包括电源故障、低于接地电位的 HS 振铃或具有高速电压转换的 HS 摆动。 高压侧和低压侧均有欠压保护功能。
MIC4604 采用 8 引脚 SOIC 封装、微型 10 引脚 2.5 mm x 2.5 mm TDFN 封装。 这两种封装的工作结温范围均为 -40°C 至 +125°C。
MIC4604 MOSFET 驱动器特性
栅极驱动电源电压范围：5.5 V 至 16 V
可驱动采用独立输入的高压侧和低压侧 N 沟道 MOSFET
片上自举二极管
结温范围：-40°C 至 +125°C
39 ns 快速传播时间
TTL 输入阈值
驱动 1000 pF 负载，20 ns 上升与下降时间
更低的功耗
电源欠压保护
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

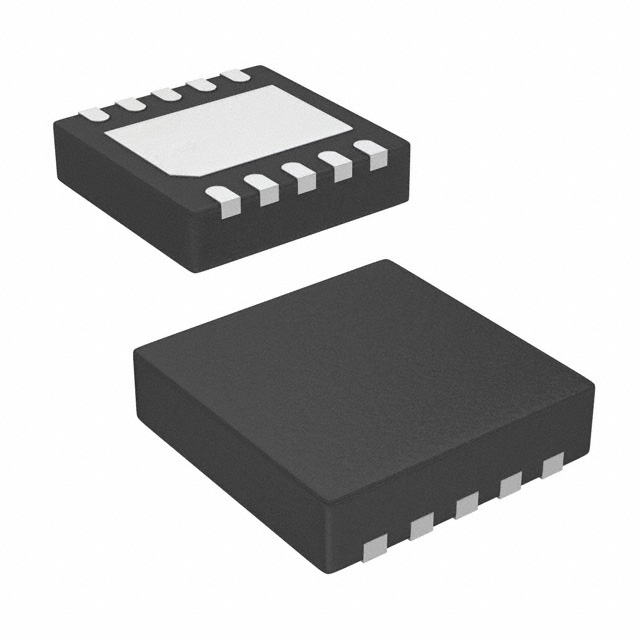

 | | MIC4604YMT-TR | 栅极驱动-电源管理 | 栅极驱动 85V半桥MOSFET驱动器，具有高达16V的可编程栅极驱动器 5.25V~16V TDFN10_2.5X2.5MM_EP | ￥9.79181 | 在线订购 |
 | | MIC4604YM-T5 | 栅极驱动-电源管理 | 在线订购 | ||
 | | MIC4604YMT-T5 | 栅极驱动-电源管理 | 在线订购 | ||
 | | MIC4604YM-EV | 开发板/评估板/验证板（废弃） | EVAL 85V HALF BRIDGE MOSFET DRVR | 在线订购 | |
 | | MIC4604YMT-EV | 开发板/评估板/验证板（废弃） | MIC4604 - Power Management, Half H-Bridge Driver (External FET) Evaluation Board | 在线订购 | |
| | MIC4604YM-TR | 栅极驱动-电源管理 | ￥6.97900 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| MIC4604中文资料 | | - |  | ||
| MIC4604datasheet | | - | |
