LTC2323-16 双通道 5 Msps SAR ADC
Linear Technology 提供采用灵活差分输入的双通道、16 位、5 Msps 同步采样、逐次逼近寄存器 (SAR) ADC（LTC2323-16 5 Msps Dual SAR ADC）
发布时间：2018-06-14
Linear Technology Corporation 推出采用灵活差分输入的 LTC2323-16 器件，这是一款双通道、16 位、5 Msps 同步采样、逐次逼近寄存器 (SAR) ADC。 LTC2323-16 支持宽输入共模范围，并通过放宽信号调理要求简化了系统级设计，从而可利用多种频率高达奈奎斯特 (Nyquist) 频率的模拟信号来驱动 ADC。
LTC2323-16 是 16 位、14 位和 12 位 SAR ADC 系列中的领先产品，采样速率为 5 Msps 和 2 Msps，且 16 位时具有 81 dB SNR，14 位时具有 80 dB SNR，12 位时具有 73 dB SNR。 14 位和 12 位版本均采用符号-数值传递函数，成为控制环路应用的理想器件。 LTC2323 系列在小型 20 mm 和 20 mm² QFN-28 封装中集成了保证能实现 20 ppm/°C 最高温度系数的低漂移精密带隙基准。 该系列可采用 3.3 V 或 5 V 电源供电，采用 3.3 V 供电时功耗仅 55 mw，采用 5 V 供电时功耗为 80 mW。 兼容 SPI 的高速 CMOS 或 LVDS 串行接口是高集成度高速系统的理想之选。
目前，LTC2323-16 提供商用、工业和汽车级（-40°C 至 125°C）温度的版本。
LTC2323-16 双通道 5 Msps SAR ADC特性
5 Msps 吞吐率
±4 LSB INL（典型值）
保证 16 位、无丢码
8 VP-P 灵活的差分输入，具有宽输入共模范围

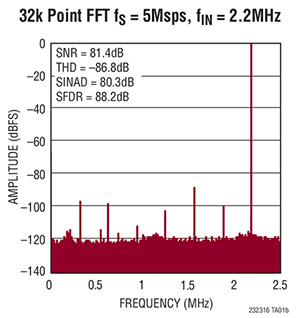

FIN = 2.2 MHz 时，81 dB SNR （典型值）
FIN = 2.2 MHz 时，-85 dB THD （典型值）
保证工作温度高达 125°C
单 3.3V 或 5 V 电源
低漂移（最大 20 ppm/°C）2.048 V 或 4.096 V 内部基准
1.8 V 至 2.5 V I/O 电压
CMOS 或 LVDS SPI 兼容型串行 I/O
每通道功率耗散 40 mW（典型值）
小型 28 引线 (4 mm x 5 mm) QFN 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

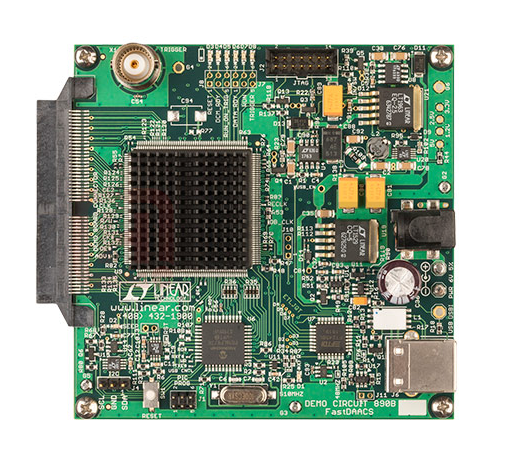

 | | DC890B | 开发板/评估板/验证板-开发板/套件/编程器 | 评估板 USB 控制器 I2C 接口 | 在线订购 | |

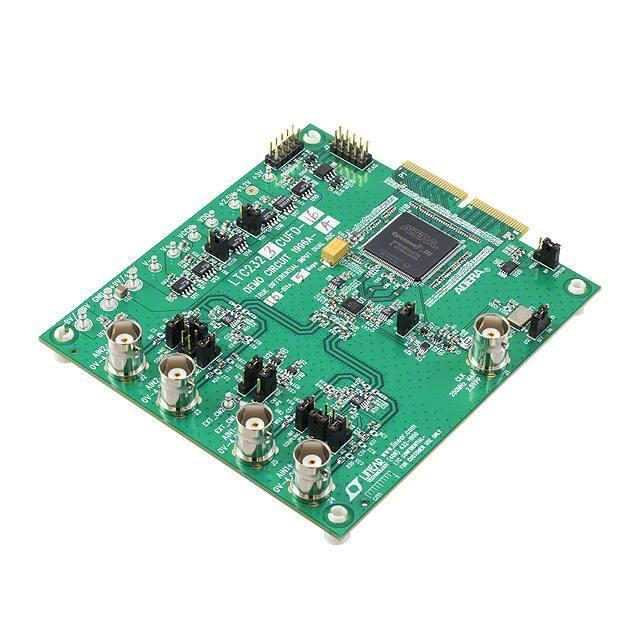

 | | DC1996A-A | 开发板/评估板/验证板-开发板/套件/编程器 | LTC2323-16 - 16 位 5M 采样率模数转换器 (ADC) 评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC2323IUFD-16#PBF | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 28QFN | ￥105.84000 | 在线订购 |
| | LTC2323HUFD-16#PBF | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 28QFN | 在线订购 | |
| | LTC2323CUFD-16#PBF | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 28QFN | 在线订购 |
