bq27441-G1 电池电量计
TI 的系统侧 Impedance Track™ 电池电量计（bq27441-G1 Battery Fuel Gauge）
发布时间：2018-06-14
Texas Instruments 的 bq27441-G1 是一款易于配置的微控制器外设，可用于单芯锂离子电池的系统侧电量指示。 该器件所需的用户配置和系统微控制器固件开发工作最少。
bq27441-G1 使用获得专利的 Impedance Track™（阻抗跟踪）算法进行油量计量，并提供如剩余电池容量 (mAh)、充电状态 (%) 和电池电压 (mV) 之类信息。 对于可拆卸电池组或嵌入式电池电路，bq27441-G1 的电池电量计量仅需要连接到 PACK+ (P+) 和 PACK–(P–)。 微型 12 引脚 2.5 × 4 mm 小型 SON 封装非常适合空间受限型应用。
应用包括智能手机、功能手机、平板电脑、数码相机和摄像机、手持终端以及 MP3 或多媒体播放器。
bq27441-G1 电池电量计特性
单芯系列锂离子电池电量计量
在系统板上
支持嵌入式或可拆卸电池
直接从带有集成 LDO 的电池供电
支持低阻值外部检测电阻 (10 mΩ)
易于根据获得专利的阻抗跟踪技术配置电量计量
报告剩余容量和充电状态 (SOC)，具有平滑滤波器
自动调整以防电池老化、自放电、温度和速度变化
电池健康状态（老化）估算
微控制器外设支持：
400 kHz I²C 串行接口
可配置 SOC 中断或电池低数字输出警报
内部温度传感器或主机报告温度

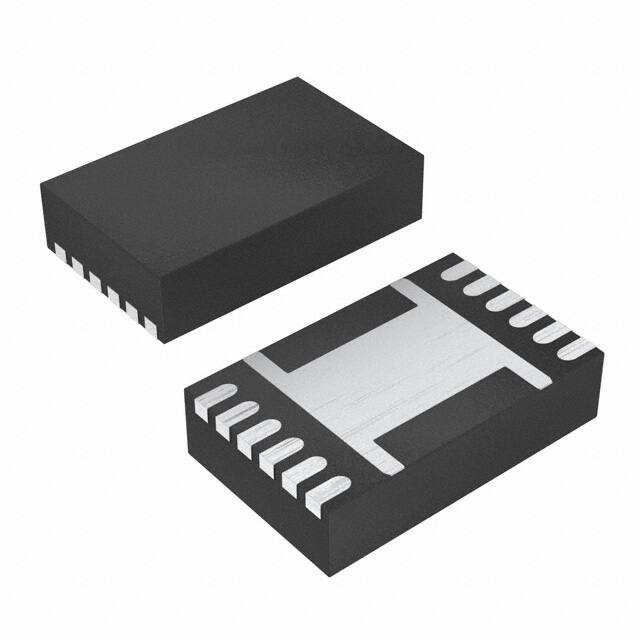

小型 12 引脚 2.5 × 4 mm SON 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | BQ27441DRZT-G1A | 电池管理-电源管理 | BQ27441-G1 系统侧 Impedance Track™ 电池电量监测计 | ￥28.01022 | 在线订购 |
 | | BQ27441DRZT-G1B | 电池管理-电源管理 | BQ27441-G1 系统侧 Impedance Track™ 电池电量监测计 | ￥28.03045 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| Enhanced Resolution Gauging for Low Current Applications Using Scaling | | 118KB | 660次 |  | |
| bq20z70/90 Printed-Circuit Board Layout Guide | | 403KB | 617次 | | |
| Single Cell Gas Gauge Circuit Design | | 154KB | 622次 | | |
| Theory and implementation of Impedance Track battery fuel-gauging algorithm... | | 608KB | 618次 | | |
| BQ27441-G1中文资料 | | - | | ||
| BQ27441-G1datasheet | | - | |
