Diodes Incorporated 推出一个先进的全系列双栅极、超低功耗、 CMOS 逻辑器件。 该微型 74AUP2G 系列设计用于低电压、低功耗工作，能够延长各类手持式消费电子设备的电池使用寿命，如手机、电子阅读器和平板电脑。 该系列逻辑器件的漏泄电流小于 0.9 µA，因此静态功耗低；3.6 V 时的典型功率耗散电容为 6 pF，这意味着动态功耗也已降至最低。 74AUP2G 系列在 0.8 V 至 3.6 V 范围内工作，能使电路电源降至最低实际水平。

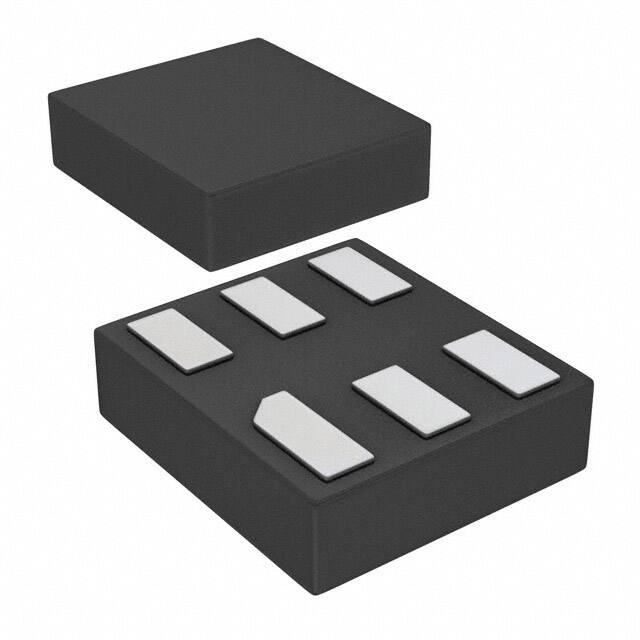

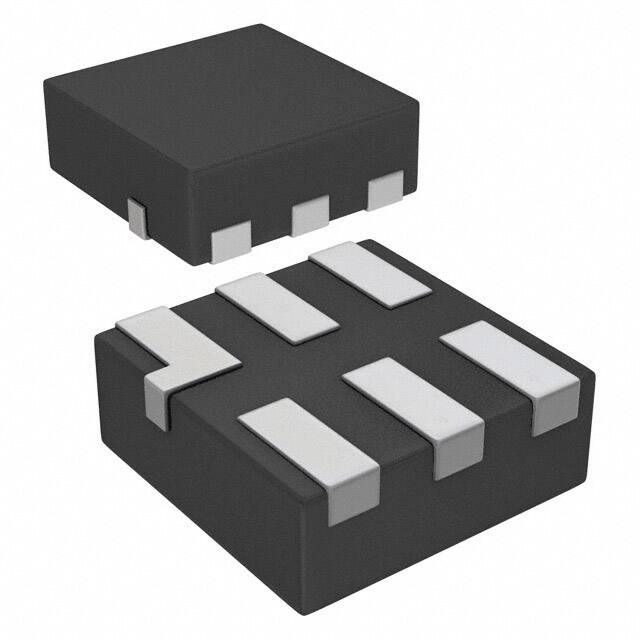

超低功耗 74AUP2G 逻辑器件系列最初由七种不同的双栅极器件提供反转和缓冲功能，这些器件包括：逆变器、带开漏输出的逆变器、缓冲器、带开漏输出的缓冲器、施密特触发器逆变器、施密特触发器缓冲器。 为了更好地满足下一代产品的尺寸和制造工艺要求，每个双栅极逻辑器件均可采用三种不同的无引线封装：DFN0910、DFN1010 和 DFN1410。 DFN0910 封装的体积仅 0.9 mm x 1.0 mm x 0.35 mm，是世界上体积最小的 6 引脚封装之一，既节省空间和又减小了重量。
8 针微型逻辑器件
通过支持低压、低功耗系统设计，这些最新的 74AUP2G 逻辑器件有助于延长各种各样超薄、下一代便携式产品的电池续航时间，例如智能手机和平板电脑。
这些全新器件工作在 0.8 V 至 3.6 V 电源电压范围内，支持极低系统电压，同时能提供标准 ±4 mA 输出。 静态电流小于 0.9 μA，静态功耗低，同时  3.6 V 时 6 pF 的典型 CPD 额定值降低了动态功耗。
提供七个双栅极逻辑功能：AND、NAND、OR、NOR、XOR 和两个三态缓冲器选择。 DFN1210 的基底面仅为 1.2 mm x 1.0 mm，高度只有 0.35 mm，是世界上最小的 8 引脚封装
