DRV8303 三相前置驱动器
TI 的用于三相电机驱动应用的栅极驱动器 IC（DRV8303 Three-Phase Pre-Driver）
发布时间：2018-06-14
Texas Instruments 的 DRV8303 是用于三相电机驱动应用的栅极驱动器 IC。 该器件提供三个半桥驱动器，每个驱动器能够驱动两个 N 型 MOSFET，其中一个用于高压侧，另一个用于低压侧。 该器件支持峰值高达 2.3A 的灌电流和 1.7A 的拉电流，且仅需一个 6 - 60 V 的单电源。 DRV8303 采用具有涓流充电电路的自举栅极驱动器，以支持 100% 占空比。 当高压侧或低压侧 FET 发生切换以防止电流贯通时，栅极驱动器将使用自动握手模式。 在发生过流时，能检测到 FET 的 VDS 以保护外部功率级。
DRV8303 包括两个进行精确电流测量的分流放大器。 电流放大器支持双向电流检测，并提供多达 3 V 的可调节输出偏移。SPI 接口提供详细的故障报告和灵活的参数设置功能，如分流放大器的增益选择和栅极驱动器的压摆率控制。
DRV8303 三相前置驱动器特性
工作电源电压：6 V 至 60 V
2.3 A 灌入和 1.7 A 拉出栅极驱动电流能力
具有可调节增益和偏移的集成双路分流放大器
独立的 3 或 6 PWM 输入控制
支持 100% 占空比的自举栅极驱动器
DRV8303 三相前置驱动器应用
3 相无刷直流电机
永磁同步电机
CPAP 和泵
电动自行车、病床、轮椅
电钻、搅拌器和切碎机
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

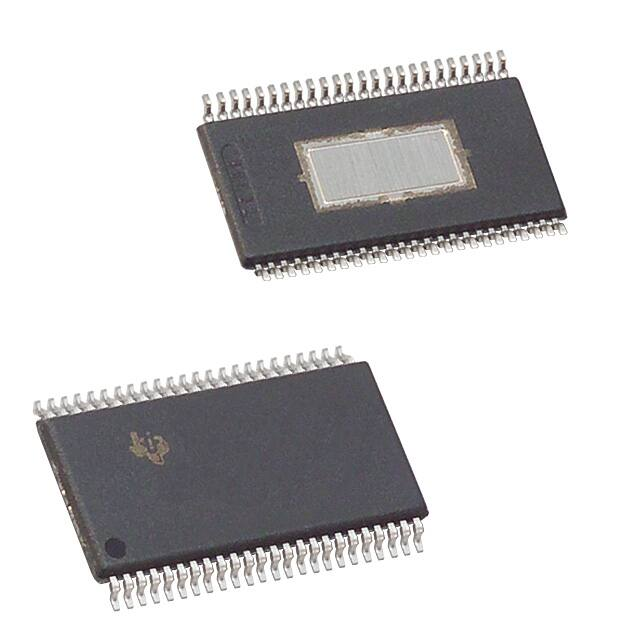

 | | DRV8303DCA | 电机驱动器及控制器-接口及驱动芯片 | DRV8303 具有电流分流放大器和 SPI 的最大 65V 三相栅极驱动器 | ￥51.74792 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DRV8303EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE DRV8303 | ￥1165.35720 | 在线订购 |
