MAX11100 模数转换器
Maxim 的 MAX11100 （MAX11100 Analog-to-Digital Converter）是关断电流为 10 µA 的 16 位、+5 V、200 ksps ADC
发布时间：2018-06-14
MAX11100 低功耗 16 位模数转换器 (ADC) 采用逐次逼近 ADC、自动节电和 1.1 µs 快速唤醒功能，以及兼容 SPI/QSPI™/MICROWIRE® 的高速接口。 MAX11000 采用 +5 V 模拟单电源工作，并具有独立的数字电源，因此能直接连接 2.7 V 至 5.25 V 数字逻辑。 在 200 Ksps 最大采样率下，MAX11100 的典型电流消耗为2.45 mA， 最大采样率为 200 ksps 时的典型功耗为 12.25 mW（VAVDD = VDVDD = +5 V 时）。 AutoShutdown™ 可在 10 ksps 速率下将电源电流降低至 140 µA，在更低的采样率下可降至 10 µA 以下。 出色的动态性能和低功耗、易于使用以及小型封装（10 引脚 µMAX® 和 12 焊球 WLP），使 MAX11100 非常适用于电池供电型和数据采集应用，或对功耗和空间要求苛刻的其他电路。
MAX11100 模数转换器特性
16 位分辨率，无丢码
+5 V 单电源供电
可调节逻辑电平（2.7 V 至 5.25 V）
输入电压范围：0 至 VREF
内部跟踪保持、4 MHz 输入带宽
兼容 SPI/QSPI/MICROWIRE 的串行接口
小型 10 引脚 µMAX 和 WLP 封装
低功耗
2.45 mA（200 ksps 时）
10 ksps 时电流消耗为 140 µA
省电模式下消耗电流 0.1 µA
MAX11100 模数转换器应用
加速计测量
数据采集
工业 I/O 模块
工业过程控制
电机控制
便携式电池供电设备
热电偶测量
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX11100EUB+T | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 10UMAX | ￥71.80178 | 在线订购 |
| | MAX11100EUB+ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 10UMAX | ￥111.89496 | 在线订购 |
 | | MAXREFDES4# | 开发板/评估板/验证板（废弃） | REFERENCE DESIGN CAMPBELL | ￥810.86057 | 在线订购 |
 | | MAXREFDES11# | 开发板/评估板/验证板（废弃） | MAX256, MAX1659, MAX1735, MAX6126, MAX11100, MAX14850, MAX44250 - Interface, Analog Front End (AFE) Evaluation Board | 在线订购 | |

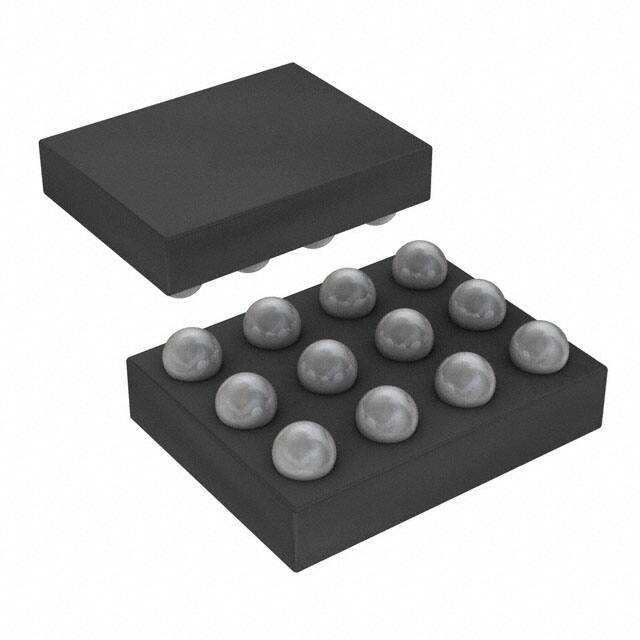

 | | MAX11100EWC+T | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 12WLP | 在线订购 |
