单片高能效 LED 驱动器
STMicroelectronics 提供单片式 LED 矩阵驱动器和降压电流源转换器（Monolithic High-Efficiency LED Drivers）
发布时间：2018-06-14
LED6001 器件是一款集成了升压控制器和高压侧电流检测电路的 LED 驱动器，优化用于驱动一个高亮度 LED 灯串。 该器件可兼容如升压、SEPIC 和浮动负载降压升压等多个拓扑结构。 通过两个独立的引脚，即可通过 PWM 调光和模拟调光（10:1 比率）方式控制 LED 的亮度。 由于 MOSFET 可与 LED 灯串串接并直接通过专用引脚驱动，因此 PWM 调光能力得到了增强。
LED2000/2001 是一款 850 kHz 固定开关频率单芯片降压 DC-DC 转换器，设计用于精密恒流电源，具有高达 3 A 和 4 A DC 的可调节电流能力。 这款嵌入式 PWM 调光控制电路具有 LED 亮度控制功能。 通过在反馈引脚上连接检测电阻器来设定输出调节电流。 嵌入式同步整流和 100 mV（典型值）的 RSENSE 压降提高了能效性能。 由于该器件具有高开关频率且兼容陶瓷式输出电容器，因此能将应用的总尺寸降至最小。 该器件拥有针对过热、过流和输出短路的全面保护能力。 LED2000/2001 可采用 VFQFPN 4 mm x 4 mm 8 引线封装和标准 SO8 封装。
LED5000 是一款 850 kHz 固定开关频率单芯片降压型 DC-DC 转换器，设计用作精密恒流电源，具有高达 3 A DC 的可调节电流能力。 这款嵌入式 PWM 调光控制电路具有 LED 亮度控制功能。 通过在反馈引脚上连接检测电阻器来设定输出调节电流水平。 200 MV（典型值 的 RSENSE 压降提高了能效性能。 由于该器件具有高开关频率且兼容陶瓷式输出电容器，因此能将应用的总尺寸降至最小。 该器件拥有针对过热、过流和输出短路的全面保护能力。 LED5000 采用 HSOP8 封装。
单片高能效 LED 驱动器特性
LED6001 特性
5.5 V 至 36 V 输入电压范围
极低关断电流：ISHDN < 10 μ A
内部 +5 V LDO，用作栅极驱动器电源
内部 + 3.3 V LDO，用作设备电源
固定频率峰值电流模式控制
可调（100 kHz 至 1 MHz）开关频率
针对多设备应用的外部同步
高性能外部 MOSFET 驱动器
逐周期外部 MOSFET OCP
固定内部软启动
可编程输出 OVP
支持升压、降压升压和 SEPIC 拓扑结构
LED5000 特性
5.5 V 至 48 V 工作输入电压范围
850 kHz 固定开关频率
200 mV（典型值） 电流检测压降
降压/升压降压/ 浮动升压拓扑结构
PWM 调光
整个温度范围内达到 ±3% 的输出电流精度
200 mW（典型值）RDS(on)
峰值电流模式架构
短路保护
兼容陶瓷式输出电容器
零电流消耗抑制功能
热关断
LED2000/2001 特性
3.0 V 至 18 V 工作输入电压范围
850 kHz 固定开关频率
100 mV（典型值） 电流检测压降
PWM 调光
±7% 输出电流精度
同步整流
95 mΩ HS / 69 mΩ LS（典型值）RDS(on)
峰值电流模式架构
嵌入式补偿网络
内部限流
兼容陶瓷式输出电容器
热关断
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

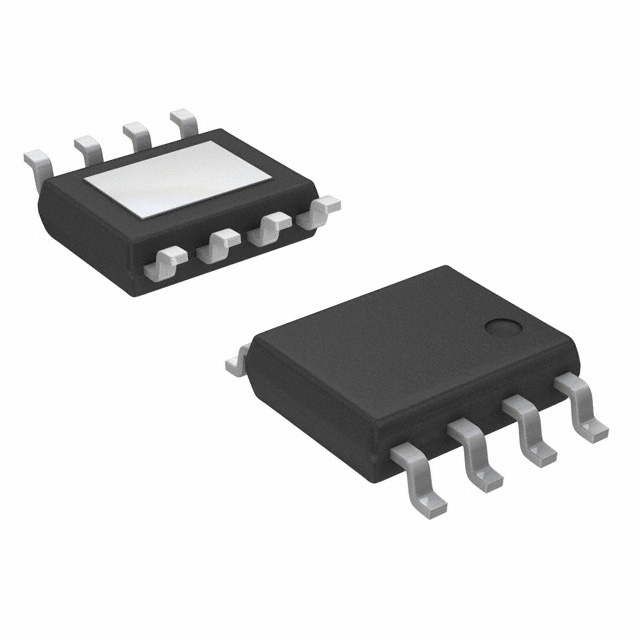

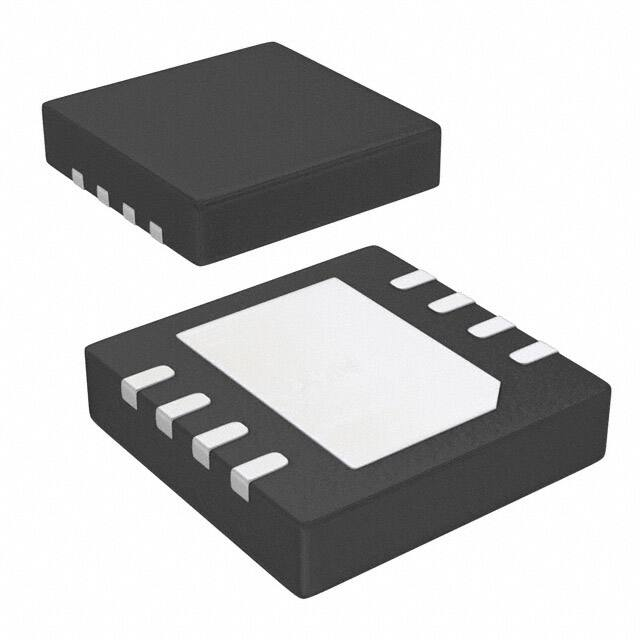

 | | LED2000PUR | LED/照明驱动器-电源管理 | LED 驱动器 IC 1 输出 DC DC 稳压器 降压 PWM 调光 3A 8-VFQFPN（4x4） | ￥10.13173 | 在线订购 |
 | | LED2000DR | LED/照明驱动器-电源管理 | 支持同步整流的3 A单片式降压电流源 | ￥17.53580 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

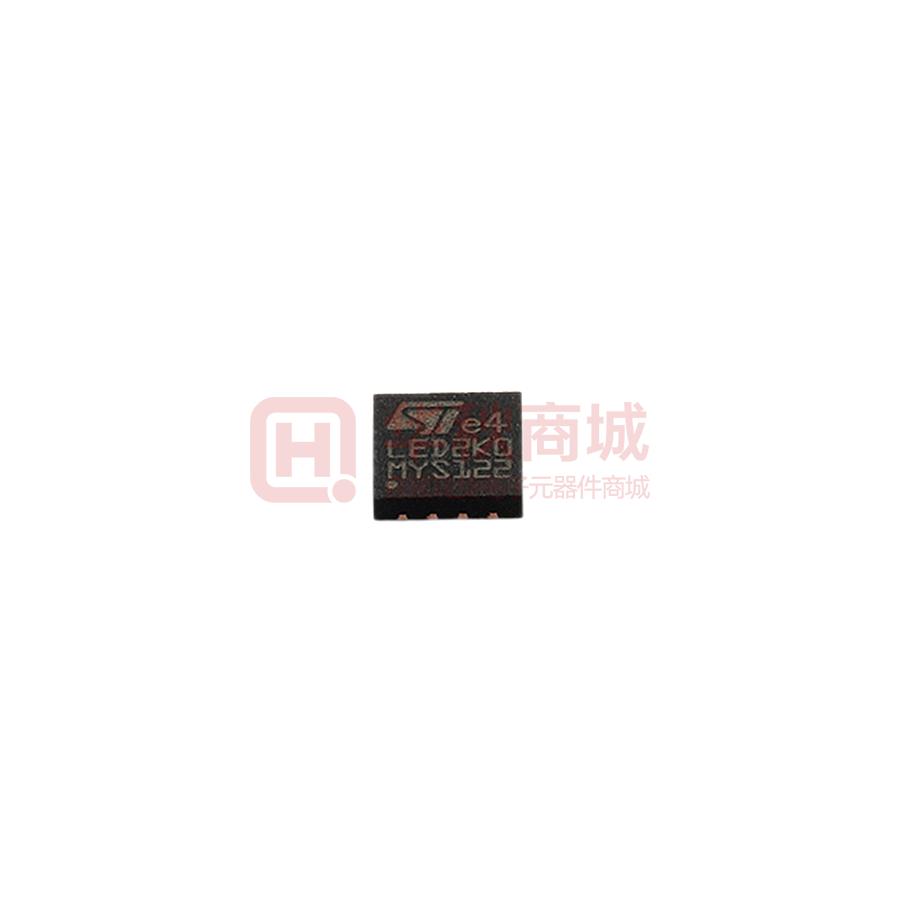

 | | LED2001PUR | LED/照明驱动器-电源管理 | 支持同步整流的4 A单片式降压电流源 | ￥24.29058 | 在线订购 |
 | | LED2001PHR | LED/照明驱动器-电源管理 | 支持同步整流的4 A单片式降压电流源 | ￥25.77670 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LED5000PHR | LED/照明驱动器-电源管理 | 具有调光功能的3 A单片式降压电流源 | ￥12.75412 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LED6001TR | LED/照明驱动器-电源管理 | PWM调光单通道LED驱动器，具有集成增压控制器 | ￥32.13424 | 在线订购 |
