超高压金属接头端子电容器
TDK的超高压带金属接头型端子（Ultra-High-Voltage Metal Fitting Terminal Capacitors），适用于8 kV +应用，TSF，H，GA，UHV，FHV，FD
发布时间：2018-06-14
TDK的 UHV和FHV系列高压陶瓷电容器采用专利钛酸锶（SrTiO3）作为介电材料，具有低功耗和优异的电压 - 电容特性。它们采用环氧树脂封装，以满足高压应用的要求。TSF，H和GA系列适用于气体绝缘开关设备。TDK的FD系列采用树脂模压而成，具有出色的绝缘性和防潮性，这些电容器非常适用于电力传输和接收设备中的高压电路。
超高压金属接头端子电容器特性
UHV / FHV
小尺寸
低损耗因数
出色的电压 - 电容特性
螺钉端子，便于安装
FHV系列：电容的高电容和低温特性
TSF，H，GA系列
小尺寸
脉冲电压强
低损耗因数
出色的电压 - 电容特性
电容的高电容和低温特性
FD系列
它们尺寸紧凑，具有出色的低损耗，低失真特性
电容值很大程度上不受施加电压变化的影响
内螺纹设计简化了安装要求
超高压金属接头端子电容器应用
UHV / FHV
高压电源
激光设备
TSF，H，GA系列
高压浪涌吸收器，电力发射器和接收器装置中的气体断路器，避雷器
改善高压套管的电压分布等
也用于高压测量装置的电压分配元件
用于变压器和高压交流电路的阻抗调节
可以在SF6气体中使用它
FD系列
高压浪涌吸收器，电力传输和接收装置中的气体断路器，以及避雷器
高压测量装置中的电压分配元件
变压器和高压交流电路中的阻抗匹配
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

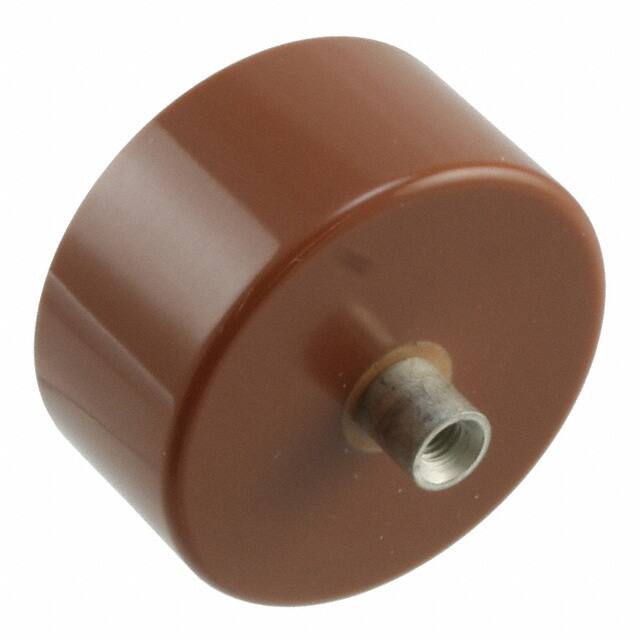

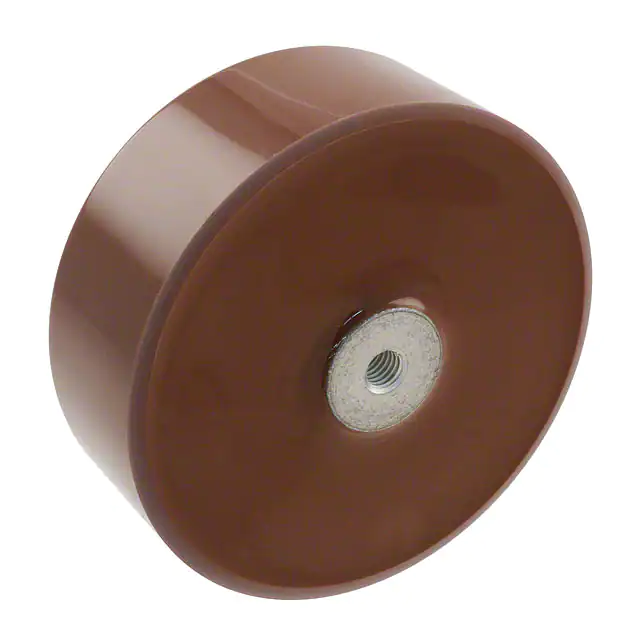

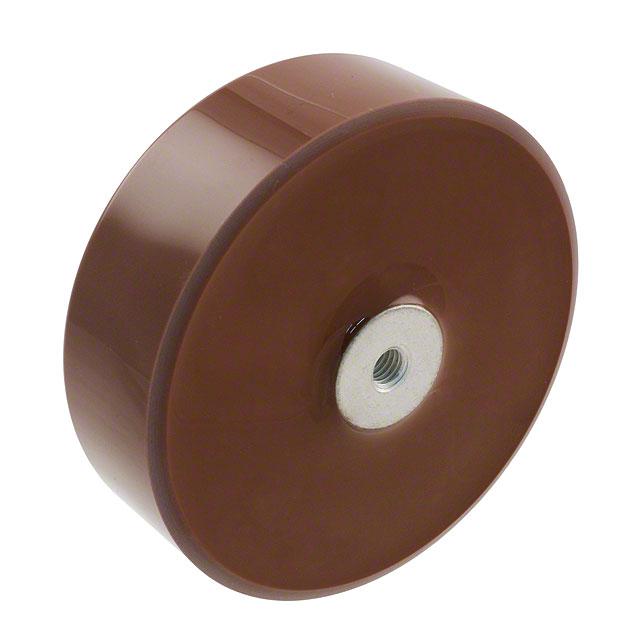

 | | FD-9AU | 陶瓷电容/独石电容-电容器 | 100 pF ±10% 10000V（10kV） 陶瓷电容器 Y5P（B） 圆盘形，金属配接件 - 有螺纹 | 在线订购 | |
 | | FD-10AU | 陶瓷电容/独石电容-电容器 | 250 pF ±10% 10000V（10kV） 陶瓷电容器 Y5P（B） 圆盘形，金属配接件 - 有螺纹 | 在线订购 | |
 | | FD-11AU | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） - 500pF ±10% 10KV Y5P | ￥378.82899 | 在线订购 |
 | | FD-16AU | 陶瓷电容/独石电容-电容器 | 贴片电容（MLCC） - 250pF ±10% 13KV Y5P | 在线订购 | |
 | | FD-18AU | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） - 500pF ±10% 13KV Y5P | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

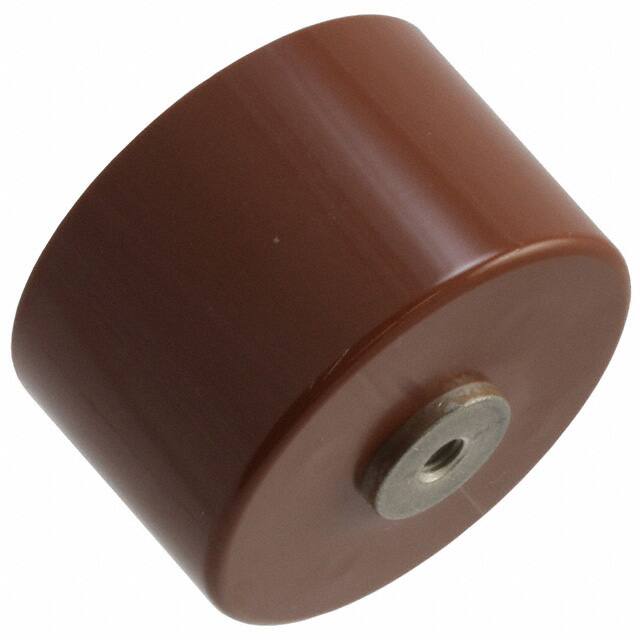

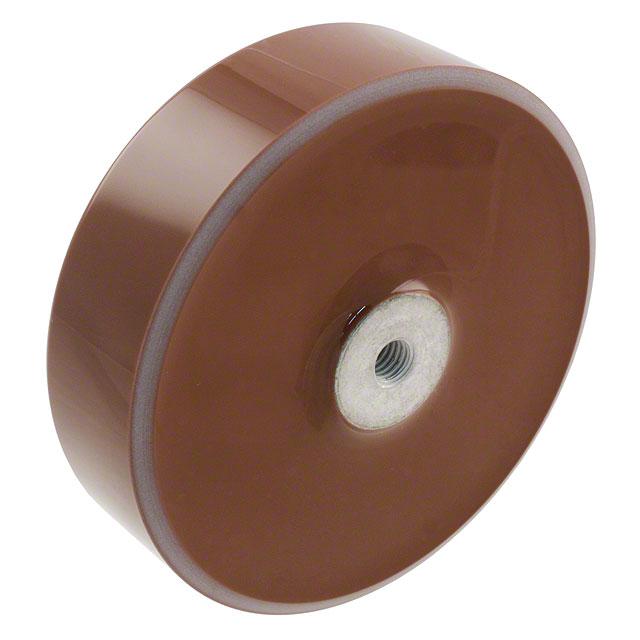

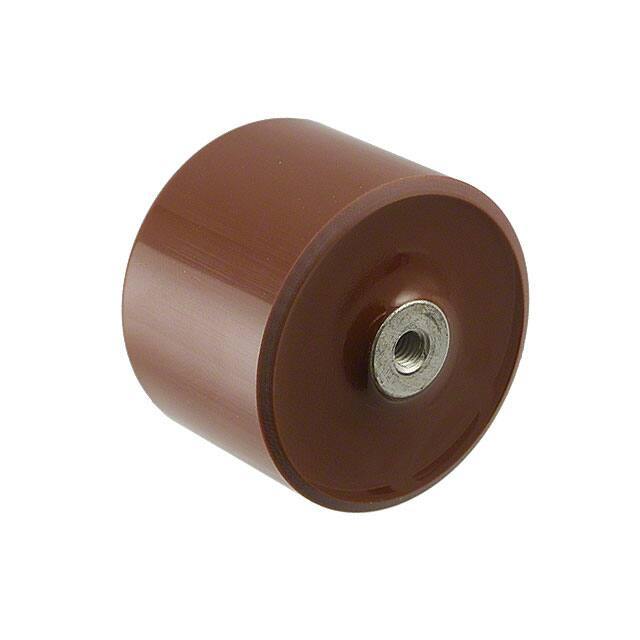

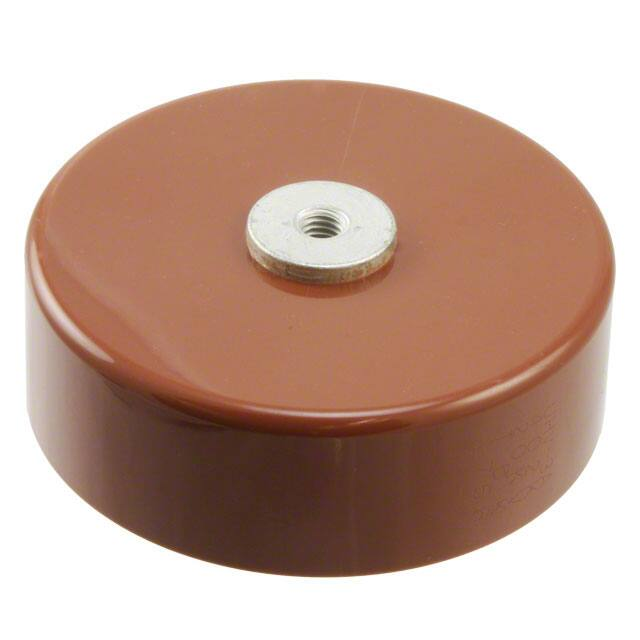

 | | FHV-12AN | 陶瓷电容/独石电容-电容器 | 贴片电容（MLCC） - 2.1nF ±10% 50KV Y5S | 在线订购 | |
 | | FHV-9AN | 陶瓷电容/独石电容-电容器 | 2600 pF ±10% 40000V（40kV） 陶瓷电容器 Y5S 圆盘形，金属配接件 - 有螺纹 | 在线订购 | |
 | | FHV-3AN | 陶瓷电容/独石电容-电容器 | 5200 pF ±10% 20000V（20kV） 陶瓷电容器 Y5S 圆盘形，金属配接件 - 有螺纹 | ￥744.22316 | 在线订购 |
 | | FHV-153AN | 陶瓷电容/独石电容-电容器 | 7000 pF ±10% 15000V（15kV） 陶瓷电容器 Y5S 圆盘形，金属配接件 - 有螺纹 | 在线订购 | |
 | | FHV-6AN | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） - 3.5nF ±10% 30KV Y5S | ￥789.12288 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

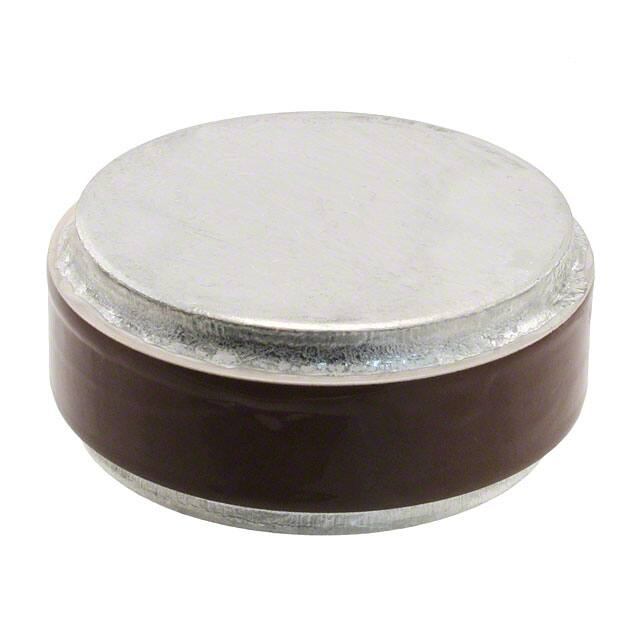

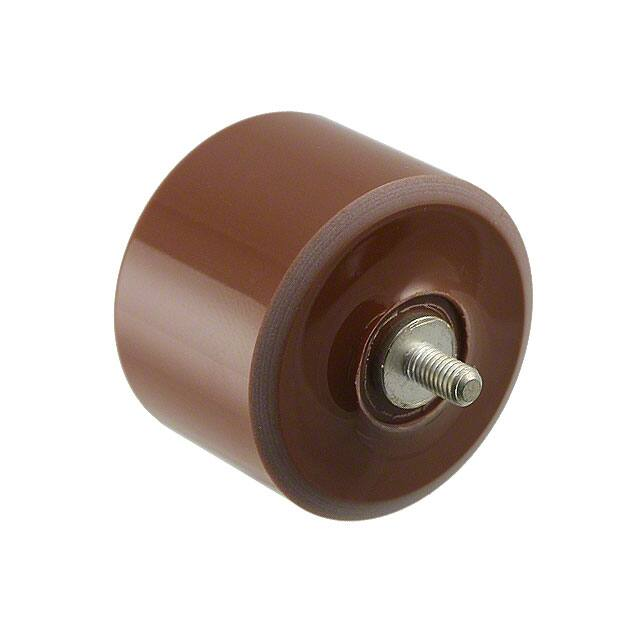

 | | GA-14 | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） CAP_40X29MM_SM 1.7nF ±10% 10KV Z5T | ￥440.49755 | 在线订购 |
 | | TSF-40C | 贴片电容（MLCC）-电容器 | 1080 pF ±10% 20000V（20kV） 陶瓷电容器 Z5T 磁盘，金属接头 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

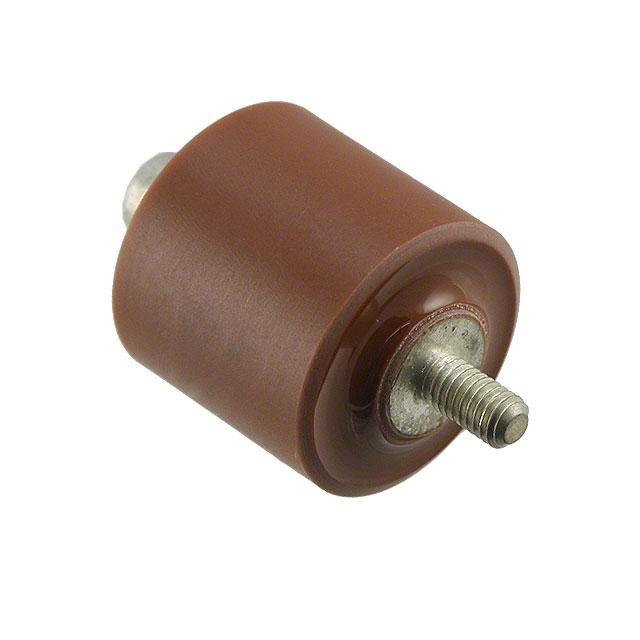

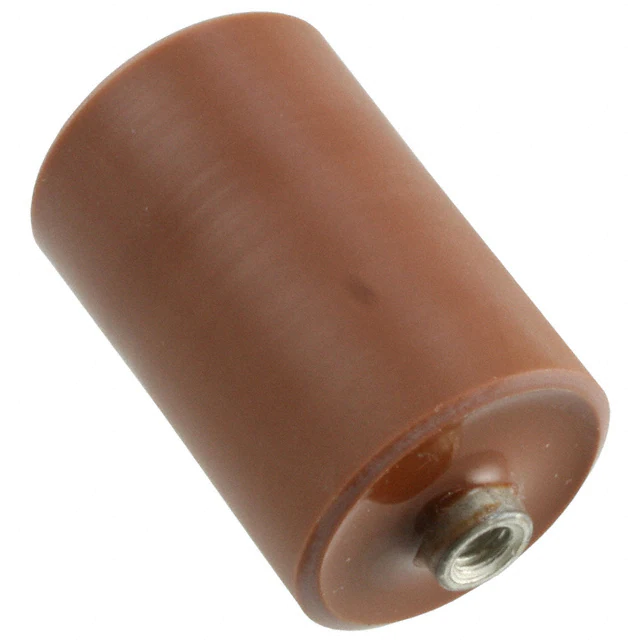

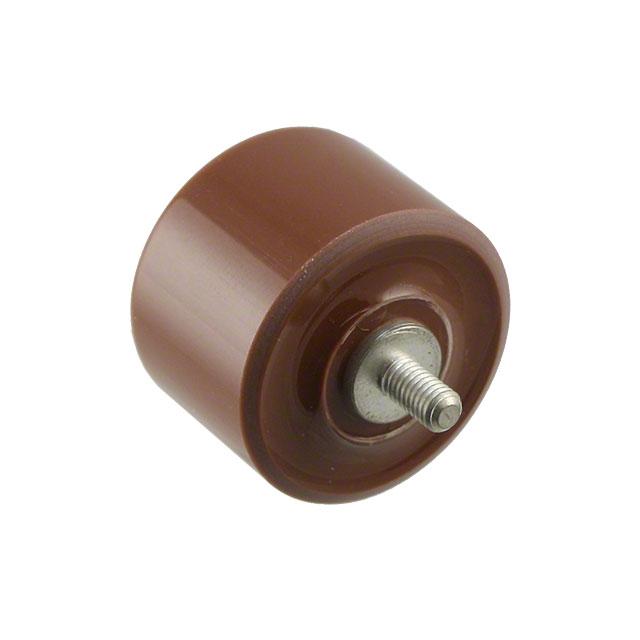

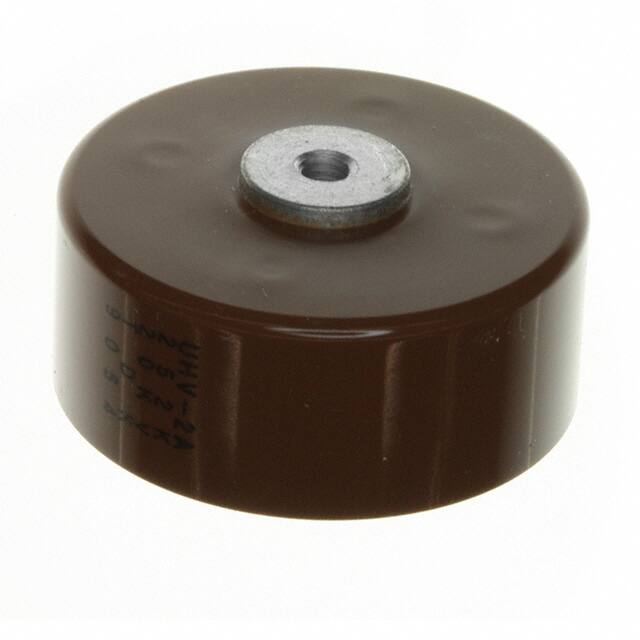

 | | UHV-2A | 陶瓷电容/独石电容-电容器 | 贴片电容（MLCC） - 2.5nF ±10% 20KV Z5T | ￥482.57870 | 在线订购 |
 | | UHV-251A | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） - 100pF ±10% 50KV Z5T | ￥548.10581 | 在线订购 |
 | | UHV-3A | 陶瓷电容/独石电容-电容器 | 贴片电容（MLCC） - 4nF ±10% 20KV Z5T | ￥593.31451 | 在线订购 |
 | | UHV-11A | 陶瓷电容/独石电容-电容器 | 贴片电容（MLCC） - 1nF ±10% 50KV Z5T | ￥705.85990 | 在线订购 |
 | | UHV-9A | 陶瓷电容/独石电容-电容器 | 贴片电容（MLCC） - 2nF ±10% 40KV Z5T | ￥718.64766 | 在线订购 |
