AP2331 单通道 USB 开关
Diodes Incorporated 的单通道 USB 开关适用于热插拔应用(AP2331 Single-Channel USB Switch)
发布时间:2018-06-14
来自 Diodes Incorporated 的 AP2331 是一款单通道、限流、集成式高压侧电源开关,并针对热插拔应用进行了优化。 这些器件的短路响应快,可提升系统的总体稳健性,并且能为那些易受容性大负载和可能发生的短路影响的应用,提供完整的保护解决方案。 该器件具有反向电流阻断、过流、过热和短路保护功能,以及受控式上升时间和欠压锁定功能。
该器件采用 SOT23、SC59 和 U-DFN2020-3 封装。
AP2331 单通道 USB 开关特性
输入电压范围:2.7 V - 5.2 V
快速短路响应时间
精确的 0.4 A 限流
250 mΩ 导通电阻
反向电流阻断
内置软启动功能,启动时间为 0.7 ms(典型值)
过流保护
过压保护
短路和热保护
ESD 保护:3 kV HBM、300 V MM
环境温度范围:-40°C 至 +85 °C
采用"绿色"模塑料(不含 Br、Sb)
完全无铅,完全符合 RoHS 规范
无卤素、无锑的“绿色”器件
获得 UL 认可,文件编号 E322375
IEC60950-1 CB 方案认证
AP2331 单通道 USB 开关应用
LCD 电视和监视器
机顶盒、住宅网关
笔记本电脑、台式电脑、服务器
打印机、坞站、HUB
智能手机、电子阅读器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AP2331W-7 | 电流源-电源管理 | LOAD SWITCH SC59 | ¥0.49372 | 在线订购 | |
| AP2331SA-7 | 电流源-电源管理 | IC PWR SW USB SWITCH SOT23 | ¥0.96289 | 在线订购 | |

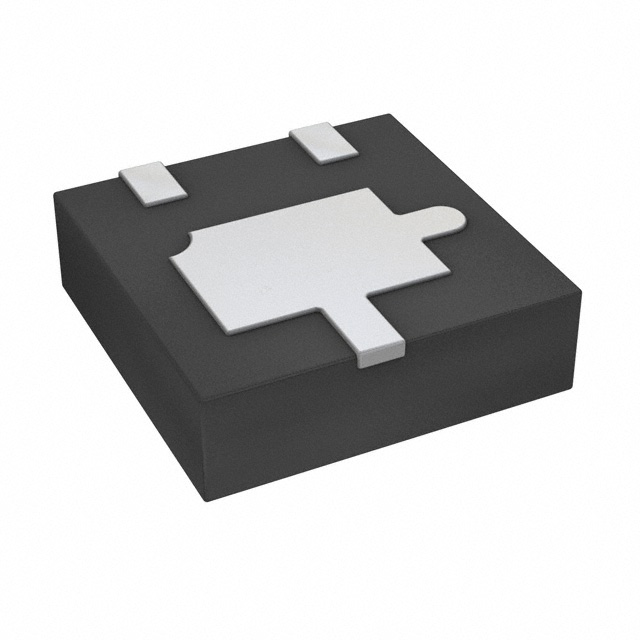

| AP2331FJ-7 | 电流源-电源管理 | USBPOWERSWITCHU-DFN2020-3 | 在线订购 |
