DIN 41 612 连接器
HARTING 推出 DIN 41 612 系列连接器(DIN 41 612 Connectors)
发布时间:2018-06-14
HARTING 是全球领先的 DIN 41 612 连接器制造商。 HARTING 提供市面上类型最广的 DIN 41 612 信号、电源、混合、64 VME 64x 和 DIN 41 612 外壳和配件。 HARTING DIN 41 612 连接器的负载可定制,以适应任何应用。
DIN 41 612 连接器特性
DIN 41 612 信号连接器
符合 IEC 60603-2 标准的 2.54 mm (0.100") 连接器
全系列标准、反向和互补连接器类型,采用焊接、压接、绕线、压入式端接
兼容回流焊接工艺的耐高温 SMC 连接器
用于提升 PCB 固定的可选咬接夹或弯脚
防错配可选编码系统
以 1/2 和 1/3 号连接器形式提供
DIN 41 612 混合技术连接器
在一个连接器基体中集合了信号、电源和同轴连接
大电流触头可承受高达 40 A 的电流,高电压触头可承受高达 2.8 kV 电压,同轴触头阻抗为 50 ½ 或 75 ½
与标准 3 列信号连接器一样的板空间要求
信号版本配置 24 + 8、42 + 6、60 + 4、78 + 2
电源版配置 24 + 7,21 + 5
DIN 41 612 电源连接器
符合 DIN IEC 60603-2 标准的高电流连接器
全系列标准、反向和互补连接器类型,用于焊接、压接、绕线、压入式端接
提供每个触头 6 A 和 15 A 选择
防错配可选编码系统
har-bus® 64 VME 64x 连接器
符合 IEC 61076-4-113 标准的 2.54 mm (0.100") 连接器
用于高达 320 Mb/s 数据传输速率的 160 针连接器
完全向后兼容 96 位 DIN 41 612 连接器
全系列标准连接器、反向类型、电缆连接器和后端 I/O 解决方案
以带有开关元件的母头连接器形式提供,用于简化的背板菊花链连接
采用针对特殊 VME 64 x 应用的 5 排 C 型方式提供
DIN 41 612 外壳和配件
用于所有 DIN 41 612 电缆连接器的全系列
采用全金属和金属化 EMC 外壳,具有优异的屏蔽效果
各种不同的编码系统、锁定机构和五金件
用于集成到 Han® 工业盖罩和壳体的五金件
全系列套管,具有多个适合不同 PCB 厚度的支柱高度
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 09031246901 | 欧式插座-连接器 | DIN-SIGNAL M024POS MS-3,0C1-2 | ¥57.01360 | 在线订购 | |
| 09032606805 | 欧式插座-连接器 | DIN-SIGNAL M60+4FS-4,5C1-2 | ¥36.06400 | 在线订购 | |
| 09031426901 | 欧式插座-连接器 | DIN-SIGNAL M042POS MS-3,0C1-2 | 在线订购 | ||
| 09031606901 | 欧式插座-连接器 | DIN-SIGNAL M060MS-3,0C1-2 | ¥45.03720 | 在线订购 | |
| 09032426830 | 欧式插座-连接器 | DIN-SIGNAL MFLAT42+6FP-4,5C1-2 | 在线订购 | ||
| 09032246830 | 欧式插座-连接器 | DIN-SIGNAL MFLAT24+8FP-4,5C1-2 | 在线订购 | ||
| 09032246850 | 欧式插座-连接器 | DIN-SIGNAL M24+8FP-4,5C1-2 | 在线订购 | ||
| 09032606830 | 欧式插座-连接器 | DIN-SIGNAL MFLAT60+4FP-4,5C1-2 | 在线订购 | ||
| 09031786901 | 欧式插座-连接器 | DIN-SIGNAL M078MS-1C1-2 | ¥43.95300 | 在线订购 | |
| 09032786850 | 欧式插座-连接器 | DIN-SIGNAL M78+2FP-4,5C1-2 | 在线订购 | ||
| 09032786830 | 欧式插座-连接器 | DIN-SIGNAL M FLAT78+2FP-4,5C1-2 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

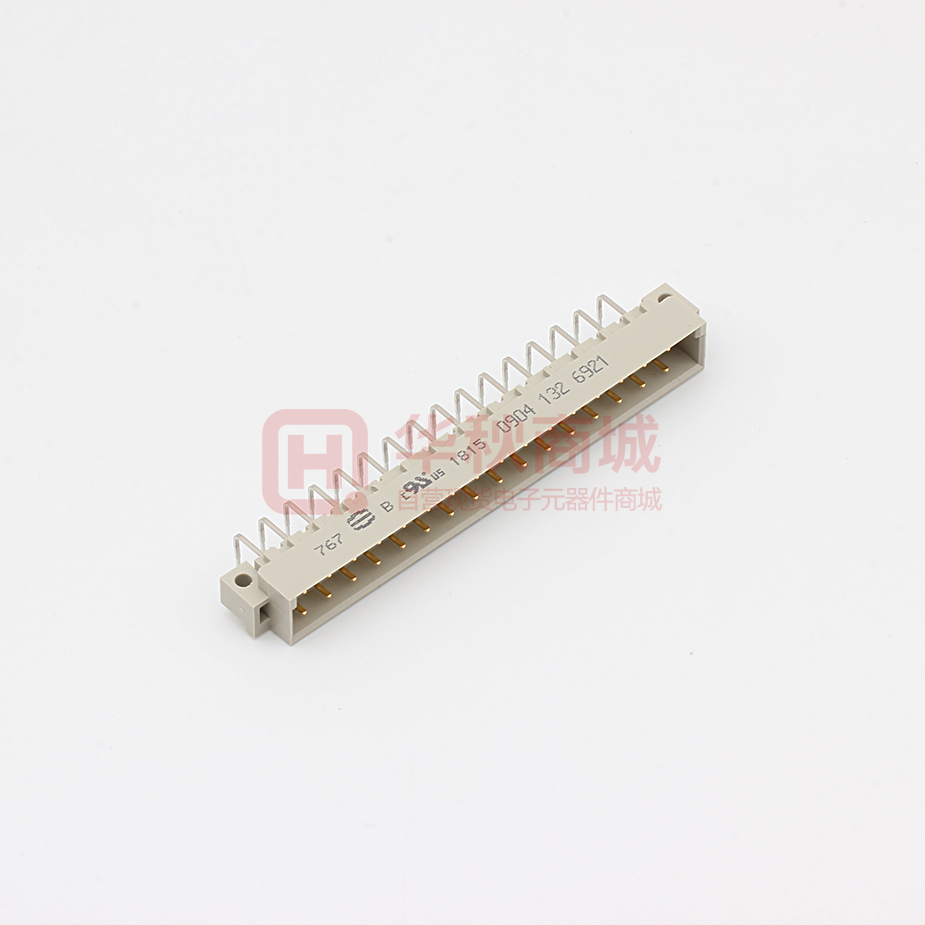

| 09041326921 | 板对板连接器-连接器 | 板对板 间距5.08mm 32Pin(2x16) 镀金 接头(公) 弯插 | ¥14.60590 | 在线订购 | |
| 09052486831 | 欧式插座-连接器 | DIN-POWER E048FS-4,5C1-2 | ¥34.81200 | 在线订购 | |
| 09051486931 | 欧式插座-连接器 | DIN-POWER E048MS-3,0C1-2 | 在线订购 | ||
| 09062486833 | 欧式插座-连接器 | DIN-POWER FLOW048FS-3,2C1-2 | 在线订购 | ||
| 09042326821 | 欧式插座-连接器 | DIN-POWER D032FW-20,0C1-2 | 在线订购 | ||
| 09042326831 | 欧式插座-连接器 | DIN-POWER D032FS-4,5C1-2 | ¥19.15900 | 在线订购 | |
| 09062483201 | 胶壳及附件-连接器 | DIN-POWER F048FC-B | ¥15.27670 | 在线订购 | |
| 09062152841 | 欧式插座-连接器 | DIN-POWER H015FS10,0C1-1 | 在线订购 | ||
| 09062486832 | 欧式插座-连接器 | DIN-POWER FLOW048FP-5,5C1-2 | ¥36.00580 | 在线订购 | |
| 09041322921 | 欧式插座-连接器 | DIN-POWER D032MS-3,0C1-1 | ¥17.58120 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 09030960501 | 胶壳及附件-连接器 | DIN-SIGNAL SHELL HOUSING C15 | 在线订购 | ||
| 09060480521 | 胶壳及附件-连接器 | DIN-POWER SHELL HOUSING D 20/2 | ¥54.69990 | 在线订购 | |
| 09060019905 | 胶壳及附件-连接器 | DIN-POWER CODING PIN D20 | ¥1.94750 | 在线订购 | |
| 09060480503 | 胶壳及附件-连接器 | DIN-POWER SHELL HOUSING B15 | 在线订购 | ||
| 09050480501 | 胶壳及附件-连接器 | DIN-POWER SHELL HOUSING C | ¥62.48410 | 在线订购 | |
| 09069480521 | 胶壳及附件-连接器 | DIN-POWER SHELL HOUSING D20-M | 在线订购 | ||
| 09020640501 | 胶壳及附件-连接器 | CONN FEMALE SHELL HOUSING 64POS | 在线订购 | ||
| 09060009984 | 胶壳及附件-连接器 | DIN-POWER CODE COMB | ¥36.18590 | 在线订购 | |
| 09069009986 | 胶壳及附件-连接器 | DIN-POWER D 20 INSERT 55MM METAL | 在线订购 | ||
| 09060480504 | 胶壳及附件-连接器 | DIN-POWER SHELL HOUSING B20 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 09032646824 | 欧式插座-连接器 | DIN-SIGNAL C064FS-2,9C1-2 | ¥8.79060 | 在线订购 | |
| 09251306921 | 欧式插座-连接器 | DIN-SIGNAL 3C030MS-3,0C1-2 | ¥10.59380 | 在线订购 | |

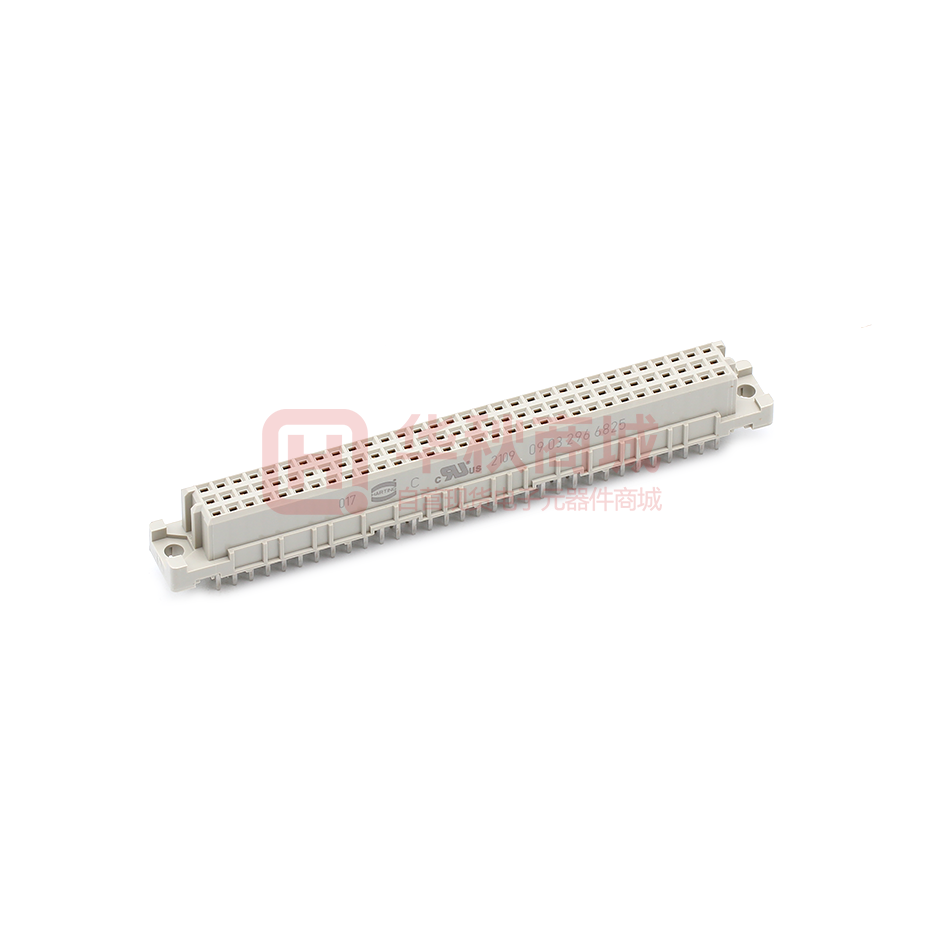

| 09032966825 | 板对板连接器-连接器 | 板对板连接器 间距2.54mm 96Pin(3x32) 插座(母) 直插 | ¥15.21450 | 在线订购 | |

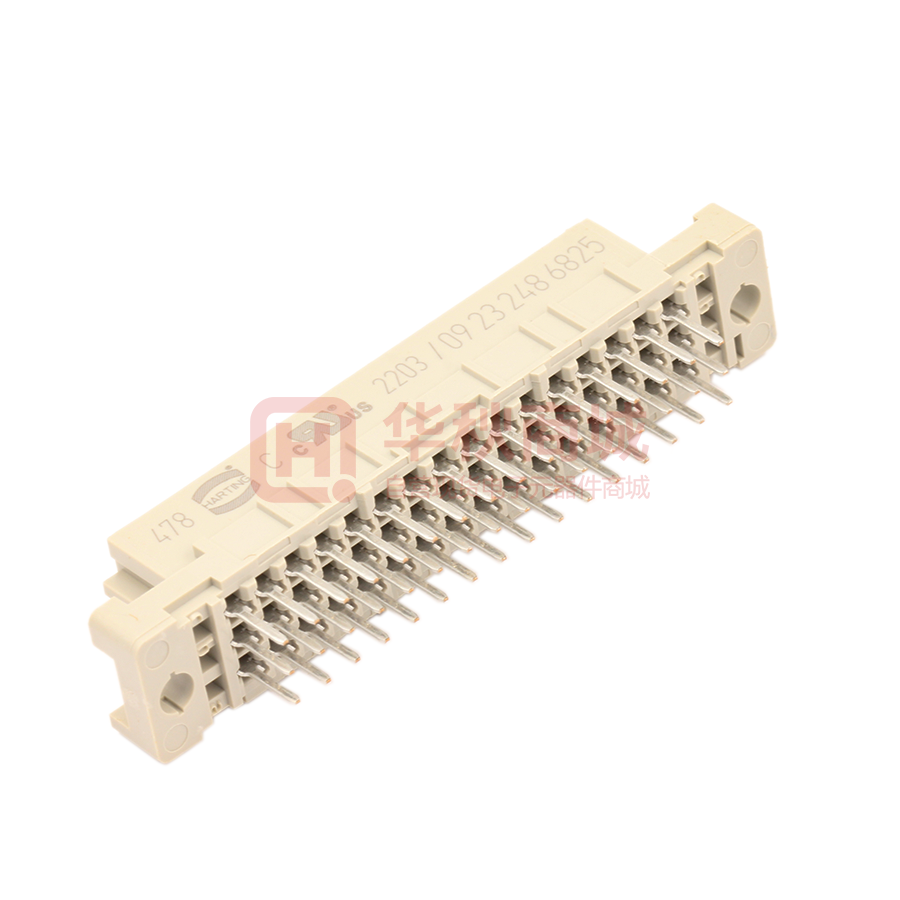

| 09232486825 | 板对板连接器-连接器 | 板对板连接器 间距2.54mm 48Pin(3x16) 插座(母) 直插 | ¥14.42560 | 在线订购 | |

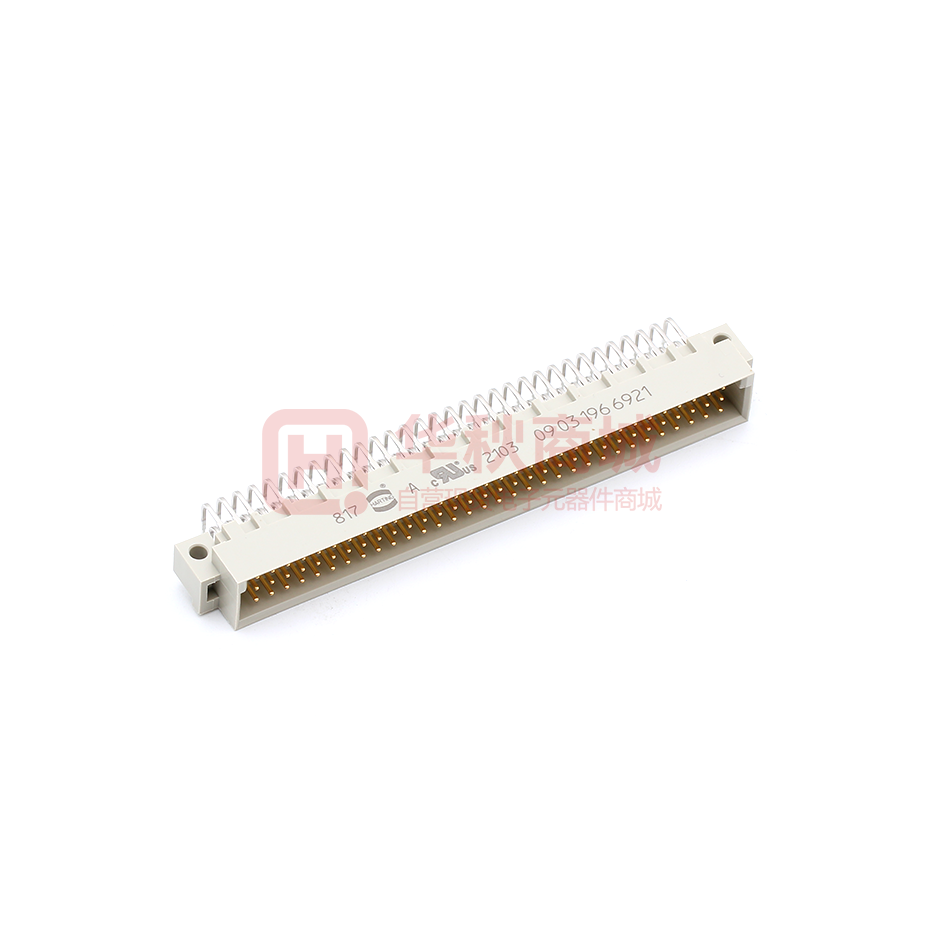

| 09031966921 | 板对板连接器-连接器 | 板对板连接器 间距2.54mm 96Pin(3x32) 接头(公) 弯插 | ¥10.24230 | 在线订购 | |

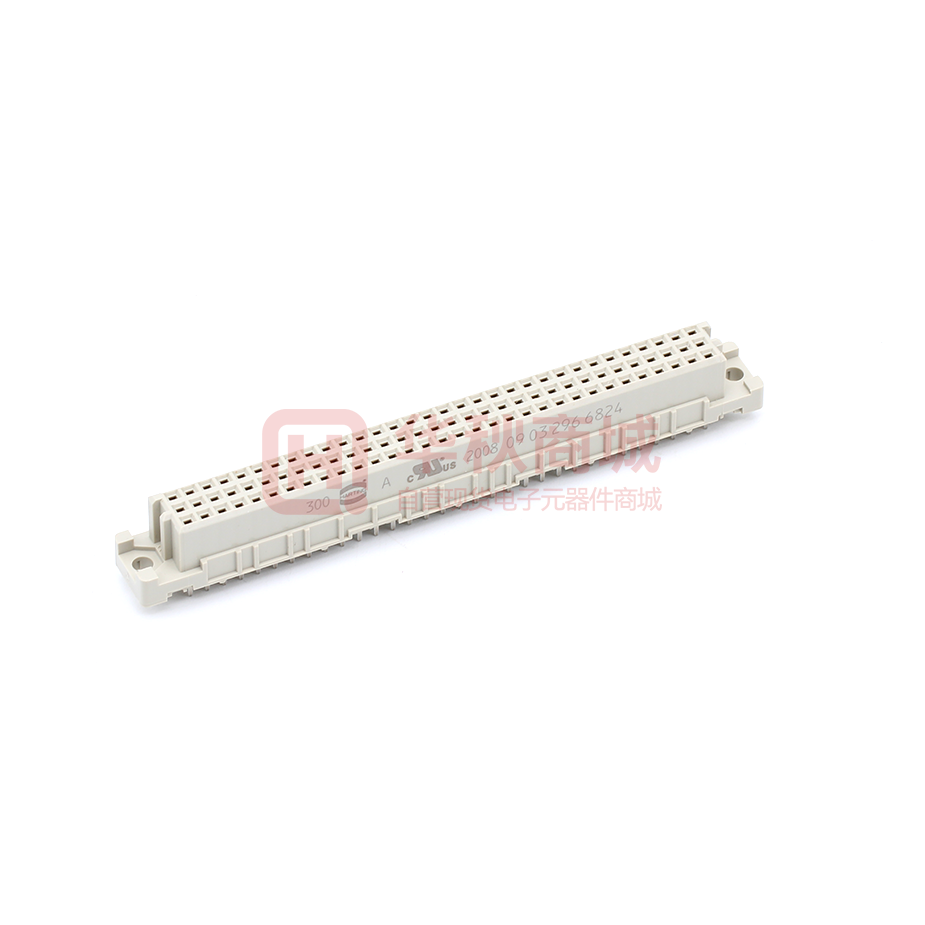

| 09032966824 | 板对板连接器-连接器 | 板对板 间距2.54mm 96Pin(3x32) 插座(母) 直插 | ¥35.26470 | 在线订购 | |

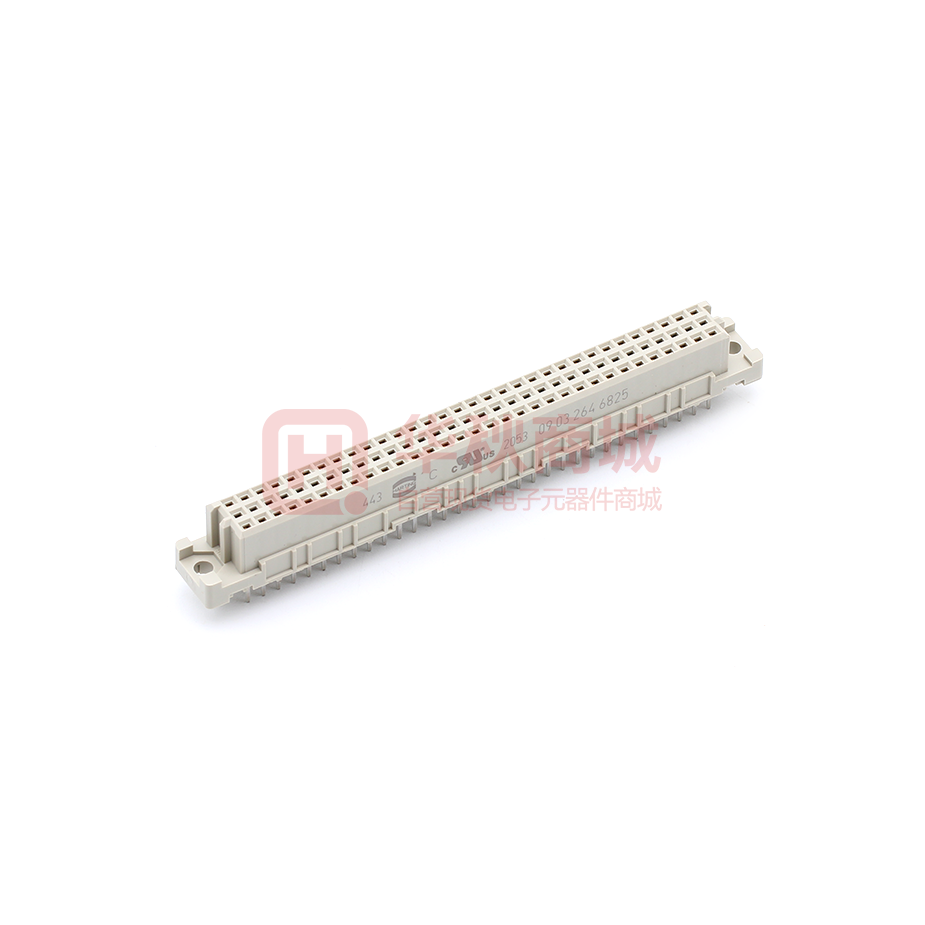

| 09032646825 | 板对板连接器-连接器 | 板对板连接器 间距2.54mm 96Pin 插座(母) 直插 | ¥8.95960 | 在线订购 | |
| 09222326825 | 欧式插座-连接器 | DIN-SIGNAL 2B032FS-4,5C1-2 | ¥15.21450 | 在线订购 | |

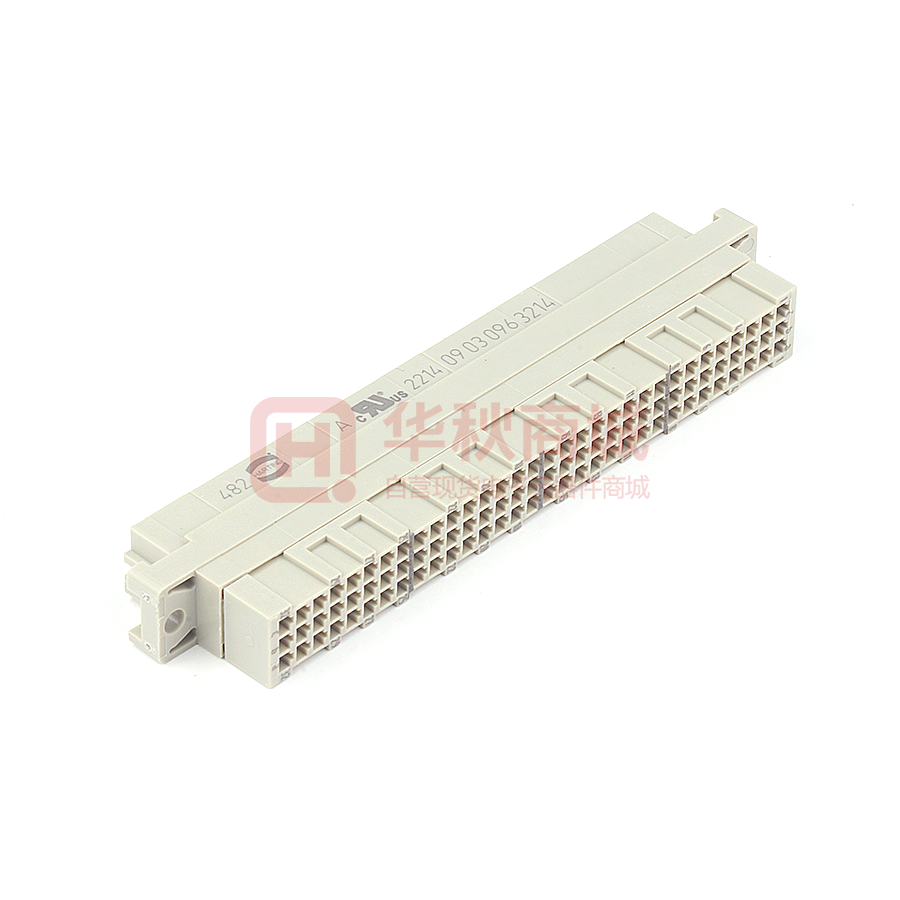

| 09030963214 | 胶壳及附件-连接器 | 96引脚2.54mm 1000VAC 2A 3排 | ¥36.62750 | 在线订购 | |
| 09033966919 | 欧式插座-连接器 | DIN-SIGNAL C096MR-3,0C1-2-CLIP | 在线订购 | ||

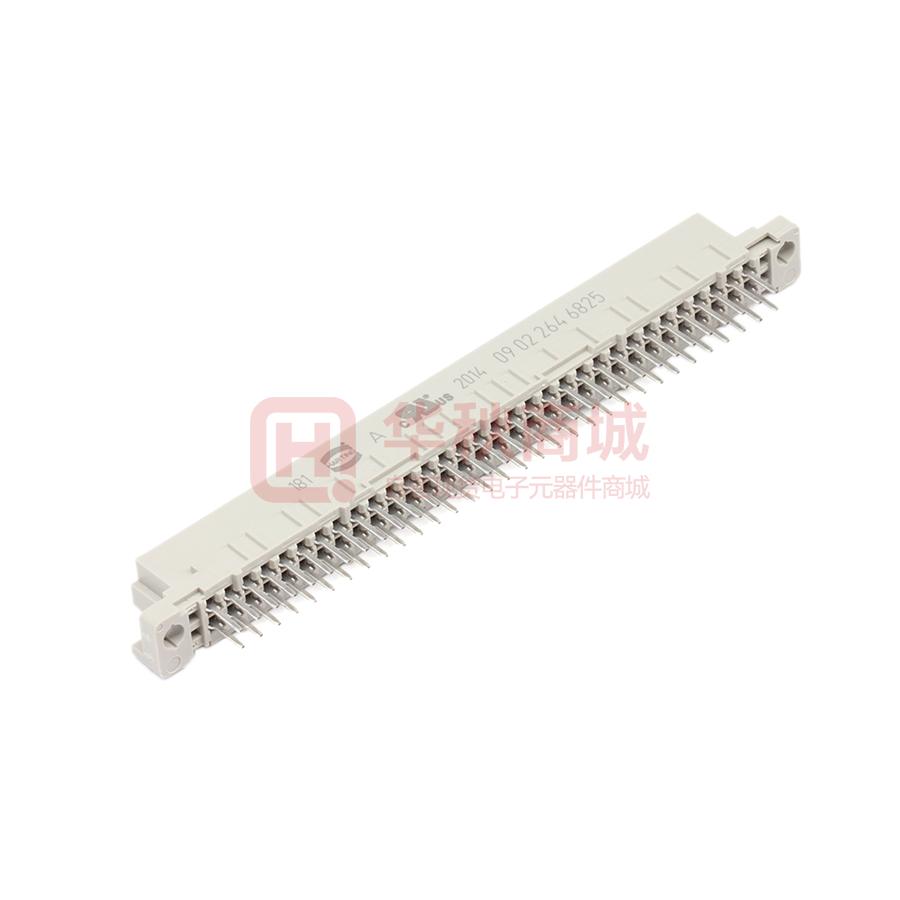

| 09022646825 | 板对板连接器-连接器 | 板对板 间距2.54mm 64Pin(2x32) 插座(母) 直插 | ¥20.28600 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 02021602201 | 欧式插座-连接器 | CONN FEMALE 160POS BACKPLANE | 在线订购 | ||
| 02011602101 | 欧式插座-连接器 | CONN MALE 160POS BACKPLANE SLD | ¥123.64800 | 在线订购 | |
| 02021602301 | 欧式插座-连接器 | CONN FEMALE 160POS BACKPLANE | ¥101.43000 | 在线订购 | |
| 02041601101 | 欧式插座-连接器 | CONN FEMALE 160POS BACKPLANE | 在线订购 | ||
| 02071601101 | 欧式插座-连接器 | CONN FEMALE EXTEND CARD 160POS | 在线订购 | ||
| 02011602102 | 欧式插座-连接器 | CONN MALE 160POS BACKPLANE SLD | ¥117.20800 | 在线订购 | |
| 02011601102 | 欧式插座-连接器 | CONN MALE 160POS BACKPLANE SLD | ¥275.90180 | 在线订购 | |
| 02011601105 | 欧式插座-连接器 | CONN MALE 160POS BACKPLANE SLD | ¥743.83520 | 在线订购 | |
| 02031602201 | 欧式插座-连接器 | CONN FEMALE 160POS BACKPLANE | 在线订购 | ||
| 02021601301 | 欧式插座-连接器 | CONN FEMALE 160POS BACKPLANE | ¥153.93430 | 在线订购 |
