SRN 系列半屏蔽功率电感器

Bourns 推出新型半屏蔽功率电感器系列(SRN Series Semi-Shielded Power Inductors)
发布时间:2018-06-14
Bourns 推出八种采用半磁性屏蔽技术的新型半屏蔽功率电感器系列 - 型号分别为 SRN2010、SRN2012、SRN2510、SRN2512、SRN4012、SRN4026、SRN5040 和 SRN6028。 SRN 系列电感器采用环氧树脂铁氧体粉末混合树脂作为磁屏蔽材料,以代替传统的铁氧体。 这种化合物涂覆在电感器周边,包覆绕组。 因此,SRN 型号系列电感器具有有效的磁屏蔽能力,其辐射也低于无屏蔽的电感器。 此外,与同等尺寸的传统铁氧体屏蔽电感器相比,这些型号可减小基底面和成本。
半屏蔽 SRN 型号系列电感器结合了无屏蔽和屏蔽电感器的优点,因此适用于为移动电子设备、计算机、数据存储和消费电子设备提供电源管理功能的 DC/DC 转换器。 SRN 系列还非常适合于 LED 照明、控制电路和 GPS 等工业应用。

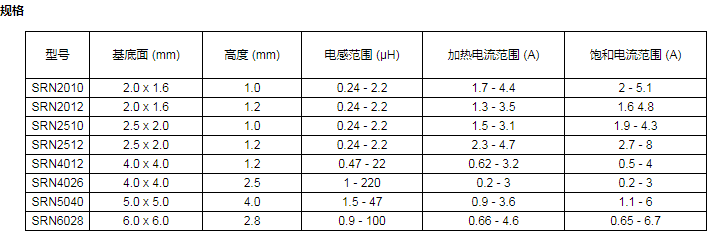

SRN 系列半屏蔽功率电感器特性
半屏蔽结构
高电感
电感范围:0.24 µH – 220 µH
高额定电流 - Irms 和 Isat 分别高达 4.7 A 和 8 A
符合 RoHS 规范且无卤素
SRN 系列半屏蔽功率电感器应用
DC/DC 转换器
笔记本电脑
数据存储设备
数码摄像机
电视、LCD 显示器
LED 照明
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SRN2010-R47M | 固定电感器-电感器 | 固定电感器 Nonstandard 470nH ±20% 3.3A 42mΩ 230MHz 9@1MHz | ¥2.36289 | 在线订购 |
![]() | | SRN2010-2R2M | 功率电感-电感器 | 固定电感器 Nonstandard 2.2µH ±20% 1.7A 170mΩ 100MHz 14@1MHz | ¥1.24246 | 在线订购 |
![]() | | SRN2010-R24M | 功率电感-电感器 | 固定电感器 Nonstandard 240nH ±20% 4.4A 28mΩ 370MHz 8@1MHz | ¥1.24246 | 在线订购 |
![]() | | SRN2010-1R0M | 功率电感-电感器 | 固定电感器 Nonstandard ±20% 72mΩ 150MHz 11@1MHz | ¥2.36448 | 在线订购 |
![]() | | SRN2010-R68M | 功率电感-电感器 | FIXED IND 680NH 2.8A 55 MOHM SMD | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SRN2012-R24M | 固定电感器-电感器 | 固定电感器 Nonstandard 240nH ±20% 3.5A 33mΩ 360MHz 8@1MHz | ¥1.25788 | 在线订购 |
![]() | | SRN2012-R47M | 功率电感-电感器 | FIXED IND 470NH 2.9A 46 MOHM SMD | 在线订购 | |
![]() | | SRN2012-1R5M | 功率电感-电感器 | 功率电感 SMD | ¥2.27812 | 在线订购 |
![]() | | SRN2012-1R0M | 功率电感-电感器 | 固定电感器 Nonstandard 1µH ±20% 2.3A 104mΩ 110MHz 10@1MHz | ¥1.25788 | 在线订购 |
![]() | | SRN2012-2R2M | 功率电感-电感器 | 2.2 µH 半屏蔽 鼓芯,绕线式 电感器 1.3 A 186 毫欧最大 非标准 | ¥1.22571 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SRN2510-R47M | 功率电感-电感器 | 固定电感器 1008 470nH ±20% 3.1A 2.50 x 2.00mm 1.02mm 42mΩ 200MHz 8@1MHz | ¥2.27812 | 在线订购 |
![]() | | SRN2510-2R2M | 功率电感-电感器 | 固定电感器 1008 2.2µH ±20% 1.5A 169mΩ 80MHz 11@1MHz | ¥2.29784 | 在线订购 |
![]() | | SRN2510-R24M | 功率电感-电感器 | FIXED IND 240NH 3.1A 42 MOHM SMD | 在线订购 | |
![]() | | SRN2510-1R0M | 功率电感-电感器 | 固定电感器 1008 1µH ±20% 2.2A 80mΩ 140MHz 10@1MHz | 在线订购 | |
![]() | | SRN2510-R68M | 功率电感-电感器 | 固定电感器 1008 680nH ±20% 2.8A 55mΩ 160MHz 9@1MHz | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SRN2512-1R0M | 功率电感-电感器 | 固定电感器 1008 1µH ±20% 3.5A 2.50 x 2.00mm 1.20mm 57mΩ 120MHz 10@1MHz | ¥2.27812 | 在线订购 |
![]() | | SRN2512-2R2M | 功率电感-电感器 | 固定电感器 1008 2.2µH ±20% 2.3A 102mΩ 80MHz 11@1MHz | ¥2.27812 | 在线订购 |
![]() | | SRN2512-R24M | 功率电感-电感器 | 固定电感器 1008 240nH ±20% 4.7A 24mΩ 330MHz 7@1MHz | ¥2.27812 | 在线订购 |
![]() | | SRN2512-R33M | 功率电感-电感器 | 固定电感器 1008 330nH ±20% 4.5A 32mΩ 300MHz 7@1MHz | 在线订购 | |
![]() | | SRN2512-1R5M | 功率电感-电感器 | 固定电感器 1008 1.5µH ±20% 2.5A 96mΩ 90MHz 10@1MHz | ¥2.27812 | 在线订购 |
![]() | | SRN2512-R47M | 功率电感-电感器 | 固定电感器 1008 470nH ±20% 4.4A 32mΩ 190MHz 8@1MHz | ¥2.27812 | 在线订购 |
![]() | | SRN2512-R68M | 功率电感-电感器 | 固定电感器 1008 680nH ±20% 3.6A 43mΩ 140MHz 9@1MHz | ¥1.25788 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SRN4026-100M | 功率电感-电感器 | 固定电感器 Nonstandard 10µH ±20% 970mA 102mΩ 26MHz 11@7.96MHz | 在线订购 | |
![]() | | SRN4026-1R0Y | 功率电感-电感器 | FIXEDIND1UH3A16MOHMSMD | ¥1.58539 | 在线订购 |
![]() | | SRN4026-4R7M | 功率电感-电感器 | 固定电感器 Nonstandard 4.7µH ±20% 1.4A 48mΩ 40MHz 9@7.96MHz | ¥2.97745 | 在线订购 |
![]() | | SRN4026-330M | 功率电感-电感器 | 固定电感器 Nonstandard 33µH ±20% 500mA 366mΩ 13MHz 16@2.52MHz | ¥2.99996 | 在线订购 |
![]() | | SRN4026-1R2Y | 功率电感-电感器 | 固定电感器 Nonstandard 1.2µH ±30% 2.75A 24mΩ 80MHz 9@7.96MHz | ¥1.54291 | 在线订购 |
![]() | | SRN4026-6R8M | 功率电感-电感器 | 固定电感器 Nonstandard 6.8µH ±20% 1.2A 84mΩ 28MHz 9@7.96MHz | 在线订购 | |
![]() | | SRN4026-150M | 功率电感-电感器 | 固定电感器 Nonstandard 15µH ±20% 770mA 144mΩ 21MHz 11@2.52MHz | ¥3.00322 | 在线订购 |
![]() | | SRN4026-680M | 功率电感-电感器 | FIXED IND 68UH 350MA 852MOHM SMD | ¥1.54485 | 在线订购 |
![]() | | SRN4026-151M | 功率电感-电感器 | ¥1.58539 | 在线订购 | |
![]() | | SRN4026-3R3M | 功率电感-电感器 | 固定电感器 Nonstandard 3.3µH ±20% 1.6A 36mΩ 50MHz 9@7.96MHz | ¥1.54485 | 在线订购 |
![]() | | SRN4026-2R2Y | 功率电感-电感器 | 固定电感器 Nonstandard 2.2µH ±30% 2.1A 29mΩ 60MHz 9@7.96MHz | ¥1.54317 | 在线订购 |
![]() | | SRN4026-220M | 功率电感-电感器 | 固定电感器 Nonstandard 22µH ±20% 670mA 234mΩ 16MHz 11@2.52MHz | 在线订购 | |
![]() | | SRN4026-221M | 功率电感-电感器 | 固定电感器 Nonstandard 220µH ±20% 200mA 2.76Ω 4MHz 30@796KHz | ¥1.58539 | 在线订购 |
![]() | | SRN4026-101M | 功率电感-电感器 | 固定电感器 Nonstandard 100µH ±20% 300mA 1.2Ω 7MHz 30@796KHz | ¥2.97745 | 在线订购 |
![]() | | SRN4026-470M | 功率电感-电感器 | 固定电感器 Nonstandard 47µH ±20% 400mA 594mΩ 10MHz 19@2.52MHz | ¥3.00322 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SRN5040-100M | 功率电感-电感器 | 功率电感 10µH ±20% 5040 4.00mm 5.00 x 5.00mm 68mΩ 2.1A 17MHz | ¥1.87667 | 在线订购 |
![]() | | SRN5040-470M | 功率电感-电感器 | 固定电感器 Nonstandard 47µH ±20% 900mA 324mΩ 7MHz 15@2.52MHz | 在线订购 | |
![]() | | SRN5040-4R7M | 功率电感-电感器 | 固定电感器 Nonstandard 4.7µH ±20% 3.1A 35mΩ 27MHz 15@7.96MHz | 在线订购 | |
![]() | | SRN5040-150M | 功率电感-电感器 | 功率电感 15µH ±20% 5040 4.00mm 5.00 x 5.00mm 96mΩ 1.8A 15MHz | ¥1.89050 | 在线订购 |
![]() | | SRN5040-3R3M | 功率电感-电感器 | 固定电感器 IND_5X5MM_SM 3.3µH ±20% 3.3A 5.00 x 5.00mm 4.00mm 27mΩ 30MHz 20@7.96MHz | ¥0.73100 | 在线订购 |
![]() | | SRN5040-330M | 功率电感-电感器 | 固定电感器 Nonstandard 33µH ±20% 1.2A 216mΩ 8MHz 17@2.52MHz | ¥1.83898 | 在线订购 |
![]() | | SRN5040-220M | 功率电感-电感器 | ¥2.98540 | 在线订购 | |
![]() | | SRN5040-6R8M | 功率电感-电感器 | 固定电感器 Nonstandard 6.8µH ±20% 2.3A 59mΩ 21MHz 15@7.96MHz | ¥3.27041 | 在线订购 |
![]() | | SRN5040-270M | 功率电感-电感器 | 固定电感器 Nonstandard 27µH ±20% 1.3A 198mΩ 9MHz 17@2.52MHz | ¥3.16030 | 在线订购 |
![]() | | SRN5040-1R5Y | 功率电感-电感器 | 固定电感器 Nonstandard 1.5µH ±30% 3.6A 18mΩ 66MHz 15@7.96MHz | ¥1.84098 | 在线订购 |
![]() | | SRN5040-2R2Y | 功率电感-电感器 | 固定电感器 Nonstandard 2.2µH ±30% 3.5A 21mΩ 40MHz 20@7.96MHz | ¥3.24600 | 在线订购 |
![]() | | SRN5040-8R2M | 功率电感-电感器 | 固定电感器 Nonstandard 8.2µH ±20% 2.2A 65mΩ 18MHz 15@7.96MHz | ¥1.84098 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | SRN6028-100M | 功率电感-电感器 | 固定电感器 Nonstandard 10µH ±20% 1.9A 78mΩ 20MHz 18@2.52MHz | 在线订购 | |
![]() | | SRN6028-2R2Y | 固定电感器-电感器 | 固定电感器 Nonstandard 2.2µH ±30% 3.7A 26mΩ 56MHz 12@7.96MHz | 在线订购 | |
![]() | | SRN6028-150M | 功率电感-电感器 | FIXED IND 15UH 1.8A 114 MOHM SMD | 在线订购 | |
![]() | | SRN6028-6R2M | 功率电感-电感器 | 固定电感器 Nonstandard 6.2µH ±20% 2.2A 63mΩ 28MHz 10@7.96MHz | 在线订购 | |
![]() | | SRN6028-330M | 功率电感-电感器 | SRN6028-330M | 在线订购 | |
![]() | | SRN6028-6R0M | 功率电感-电感器 | 固定电感器 Nonstandard 6µH ±20% 2.5A 48mΩ 28MHz 10@7.96MHz | 在线订购 | |
![]() | | SRN6028-3R9M | 功率电感-电感器 | 固定电感器 Nonstandard 3.9µH ±20% 3A 38mΩ 35MHz 10@7.96MHz | 在线订购 | |
![]() | | SRN6028-680M | 功率电感-电感器 | 在线订购 | ||
![]() | | SRN6028-101M | 功率电感-电感器 | FIXED IND 100UH 660MA 720 MOHM | 在线订购 | |
![]() | | SRN6028-4R7M | 功率电感-电感器 | FIXED IND 4.7UH 3A 38 MOHM SMD | 在线订购 | |
![]() | | SRN6028-6R8M | 固定电感器-电感器 | 固定电感器 Nonstandard ±20% 63mΩ 27MHz 10@7.96MHz | 在线订购 | |
![]() | | SRN6028-220M | 固定电感器-电感器 | 固定电感器 Nonstandard 22µH ±20% 1.4A 162mΩ 14MHz 18@2.52MHz | 在线订购 | |
![]() | | SRN6028-3R0Y | 功率电感-电感器 | 固定电感器 Nonstandard 3µH ±30% 3.4A 30mΩ 46MHz 12@7.96MHz | 在线订购 | |
![]() | | SRN6028-R90Y | 功率电感-电感器 | FIXED IND 900NH 4.6A 17 MOHM SMD | 在线订购 | |
![]() | | SRN6028-1R5Y | 功率电感-电感器 | FIXED IND 1.5UH 4.2A 21 MOHM SMD | 在线订购 | |
![]() | | SRN6028-470M | 功率电感-电感器 | 固定电感器 Nonstandard 47µH ±20% 920mA 360mΩ 9MHz 11@2.52MHz | 在线订购 | |
![]() | | SRN6028-3R3M | 功率电感-电感器 | FIXED IND 3.3UH 3.4A 34 MOHM SMD | 在线订购 |
