LTM8057 和 LTM8058 转换器

Linear Technology 的 3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器(LTM8057 and LTM8058 Converters)
发布时间:2018-06-14

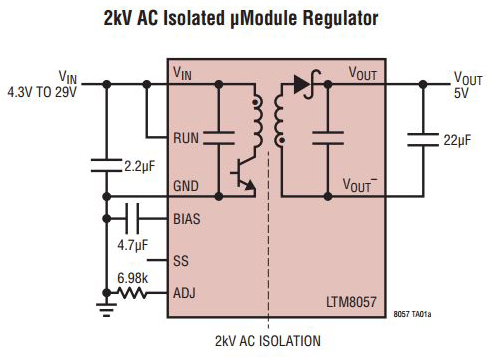

Linear Technology 的 LTM8057 和 LTM8058 隔离式微模块转换器是 LTM8047 和 LTM8048 器件的后续产品。 这些器件采用反激架构,支持输出电压高于、低于或等于输入电压. 尽管这些器件有很多类似特性,但 LTM8057 和 LTM8058 的三种特性与众不同:达到 2 kVAC或 3 kVDC 更高隔离电压(相比 500 VAC或 725 VDC)且获得 UL 认证(LTM8047 和 LTM8048 未获得类似认证),以及高达 250 V 的工作电压(即,初级和次级侧之间保持恒定电位差),但未获如 UL 等工业安全标准认证时不适用。
此外,这四种器件具有类似的输入电压范围。 LTM8047 和 LTM8057 具有相同的输出电压范围和精度。 LTM8048 和 LTM8058 具有相同的输出电压范围和精度,且通过采用内部后级调整 LDO 实现了低噪声。 这四种器件在 110°C 以内均具有 1.5 W 满载总输出功率。 LTM8057 和 LTM8058 在输出电压范围和精度、最高环境温度和尺寸方面均具优势,使其从众多竞争产品中脱颖而出。 LTM8058 还增加了输出噪声性能优势。
LTM8057 和 LTM8058 转换器特性
按照工业安全标准 (UL) 保护下游电路
高达 2 kVAC (3 kVDC) 隔离电压:仅功能性隔离 – 无人体触电保护功能
在 -40°C 至 125°C 温度范围内,VOUT 的精度为 ±5% (LTM8057) 或 ±2.5% (LTM8058)
LTM8057 和 LTM8058 转换器应用
以电气方式隔离传感器、控制电路,从而提高了精度和可靠性
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | LTM8057EY#PBF | 隔离电源模块-电源管理 | 隔离模块 直流转换器 1 输出 2.5 ~ 12V 440mA 3.1V - 31V 输入 | 在线订购 | ||
| | LTM8057MPY#PBF | 隔离电源模块-电源管理 | 隔离模块 直流转换器 1 输出 2.5 ~ 12V 440mA 3.1V - 31V 输入 | 在线订购 | ||
| | LTM8057IY#PBF | 隔离电源模块-电源管理 | 隔离模块 直流转换器 1 输出 2.5 ~ 12V 440mA 3.1V - 31V 输入 | ¥198.28800 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | LTM8058EY#PBF | 隔离电源模块-电源管理 | 隔离模块 直流转换器 2 输出 2.3 ~ 13V 1.2 ~ 12V 440mA,300mA 3.1V - 31V 输入 | 在线订购 | ||
| | LTM8058IY#PBF | 隔离电源模块-电源管理 | 隔离模块 直流转换器 2 输出 2.3 ~ 13V 1.2 ~ 12V 440mA,300mA 3.1V - 31V 输入 | ¥1465.94880 | 在线订购 | |
| | LTM8058MPY#PBF | 隔离电源模块-电源管理 | 隔离模块 直流转换器 2 输出 2.3 ~ 13V 1.2 ~ 12V 440mA,300mA 3.1V - 31V 输入 | ¥72.46800 | 在线订购 | |
| | LTM8058IY | 隔离电源模块-电源管理 | 隔离模块 直流转换器 2 输出 2.3 ~ 13V 1.2 ~ 12V 440mA,300mA 3.1V - 31V 输入 | 在线订购 | ||
| | LTM8058MPY | DC-DC电源芯片-电源管理 | DC DC CONVERTER 2.3-13V 1.2-12V | 在线订购 |
