PushPull 连接器
HARTING 的 PushPull 连接器(PushPull Connectors)专门设计用于坚固而紧凑的应用
发布时间:2018-06-14
HARTING PushPull 电源接口针对坚固、紧凑型应用进行了专门的设计,这一类应用一般要求高密度、高保护水平。 PushPull 设备接口提供紧凑的户外级别解决方案或抗冲击、抗振动的安全连接。
PushPull RJ45 的亮点:HARTING 的 PushPull RJ45 连接器以两种不同的端接方式提供 5 类和 6e 类插件, 带有免工具 IDC 触头或穿刺式触头。
全屏蔽,360° 屏蔽触头
10/100/1000 Mb/s 5 类 和 1/10 Gb/s 6 类
绝缘穿刺触头
刺穿触头
4 极 5 类 和 8 极 6 类
IP 65/67 防护等级
电缆外径 4.9 mm - 8.6 mm
24 AWG 至 22 AWG、 5 类和 22 AWG 至 27 AWG、 6 类
配接次数最少 750 次
温度 -40° 至 +70°C
塑料/金属外壳
获得 UL 认证
PushPull 信号连接器的亮点:HARTING 的 PushPull 信号连接器满足业界对可靠模拟、低电压和总线信号传输的要求。
全屏蔽,360° 屏蔽触头
10 mΩ 接触电阻
100 V
每引脚 5 A
压接触头
10 极
IP 65/67 防护等级
电缆外径 6.5 mm - 9.5 mm
AWG 18 至 AWG 24
配接次-40° 至 +70°C
塑料外壳数最少 500 次
PushPull 电源连接器的亮点:HARTING 的 PushPull 电源连接器是一种防触摸连接器,以最小的空间要求提供高电流承载能力,提供编码选择的同时又不会丢失接触。
全屏蔽,360° 屏蔽触头
防触摸保护
从 48 V 至 690 V
每引脚从 12 A 至 16 A
压接触头、焊接引脚、快速锁和笼形夹选择
3 极 2/0 AC、4 极 DC、5 极 4/0 AC
IP 65/67 防护等级
电缆外径 4.9 mm - 8.6 mm
AWG 20 至 AWG 12
配接次数最少 750 次
温度 -40° 至 +70°C
塑料/金属外壳
获得 UL 认证
PushPull 光纤连接器的亮点:HARTING 的 PushPull 光纤连接器为单/多模应用中的 SCRJ 塑料光纤和 LC 玻璃光纤提供了解决方案。
高封装密度
高机械稳定性
LC GOF 和 SCRJ POF
2 个光学触头 - 双工
IP 65/67 防护等级
电缆外径 5.8 mm-7.2 mm(GOF)、6.5 mm - 9.5 mm (POF)
单模或多模
配接次数最少 200 次
温度 -40°C 至 +70°C
塑料/金属外壳
获得 UL 认证
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 09458450010 | 胶壳及附件-连接器 | CONN DUST CAP FOR HAN PUSHPULL | 在线订购 | ||
| 09352410401 | HAN PUSHPULL SCRJ POF METAL | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 09461453410 | IDC连接器-连接器 | PP POWER IP67 CRIMP PLUG 250 V | 在线订购 | ||
| 09461454400 | IDC连接器-连接器 | PP POWER IP67 CRIMP PLUG 48V | 在线订购 | ||
| 09352320423 | IDC连接器-连接器 | HAN PUSHPULL PWR 4/0 F QUICK LOC | 在线订购 | ||
| 09462453410 | IDC连接器-连接器 | PP POWER IP67 CRIMP P/F/T 250V | 在线订购 | ||
| 09350023003 | 排针-连接器 | CONN MALE PIN 5POS T/H R/A | 在线订购 | ||
| 09462454000 | IDC连接器-连接器 | PP POWER IP67 SOLDER P/F/T 48V | 在线订购 | ||
| 09350020323 | 胶壳及附件-连接器 | HAN PUSHPULL PWR BASE PNL W GSKT | 在线订购 | ||
| 09352310423 | 胶壳及附件-连接器 | HAN PUSHPULL POWER 4/0 CABL SIDE | 在线订购 | ||
09352310333 | 胶壳及附件-连接器 | HAN PUSHPULL POWER PFT M-CRIMP | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 09451451560 | CONN MOD PLUG 8P8C SHIELDED | 在线订购 | |||
| 09451451520 | CONN MOD PLUG 8P8C SHIELDED | 在线订购 | |||
| 09452451560 | 胶壳及附件-连接器 | CONN MOD COUPLER 8P8C TO 8P8C | 在线订购 | ||
| 09455450029 | 胶壳及附件-连接器 | CONN HOUSING FOR PUSHPULL RCPTS | 在线订购 | ||
| 09458450009 | 胶壳及附件-连接器 | CONN DUST CAP FOR RJ45 JACKS | 在线订购 | ||
| 09455450021 | 胶壳及附件-连接器 | Connector Housing For PushPull Receptacles | 在线订购 | ||
| 09455450033 | 胶壳及附件-连接器 | CONN HOUSING FOR PUSHPULL RCPTS | 在线订购 | ||
| 09451451100 | CONN MOD PLUG 8P4C SHIELDED | 在线订购 | |||
| 09452451590 | 胶壳及附件-连接器 | CONN MOD COUPLER 8P8C TO 8P8C | 在线订购 | ||
| 09352250331 | 胶壳及附件-连接器 | CONN MOD COUPLER 8P8C TO 8P8C | 在线订购 | ||
| 09352210421 | CONN MOD PLUG 8P4C SHIELDED | 在线订购 | |||
| 09352210501 | 胶壳及附件-连接器 | CONN MOD COUPLER 8P8C TO 8P8C | 在线订购 | ||
| 09455450028 | 胶壳及附件-连接器 | CONN HOUSING FOR PUSHPULL RCPTS | 在线订购 | ||
| 09352250421 | CONN MOD PLUG 8P8C SHIELDED | 在线订购 | |||
| 09455450032 | 胶壳及附件-连接器 | CONN HOUSING FOR PUSHPULL RCPTS | 在线订购 | ||
| 09455450031 | 胶壳及附件-连接器 | CONN HOUSING FOR PUSHPULL RCPTS | 在线订购 | ||
| 09455450023 | 胶壳及附件-连接器 | CONN HOUSING FOR PUSHPULL RCPTS | 在线订购 | ||
| 09352210401 | CONN MOD PLUG 8P4C SHIELDED | 在线订购 | |||
| 09352250401 | CONN MOD PLUG 8P8C SHIELDED | 在线订购 | |||
| 09455450027 | 胶壳及附件-连接器 | CONN HOUSING FOR PUSHPULL RCPTS | 在线订购 | ||
| 09352250402 | CONN MOD PLUG 8P8C SHIELDED | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 09451459010 | 胶壳及附件-连接器 | 10 Position Rectangular Housing Connector Insert, Female Sockets Black | ¥202.29200 | 在线订购 | |
| 09455459010 | 胶壳及附件-连接器 | 10 Position Rectangular Housing Connector Insert, Male Pins | 在线订购 | ||

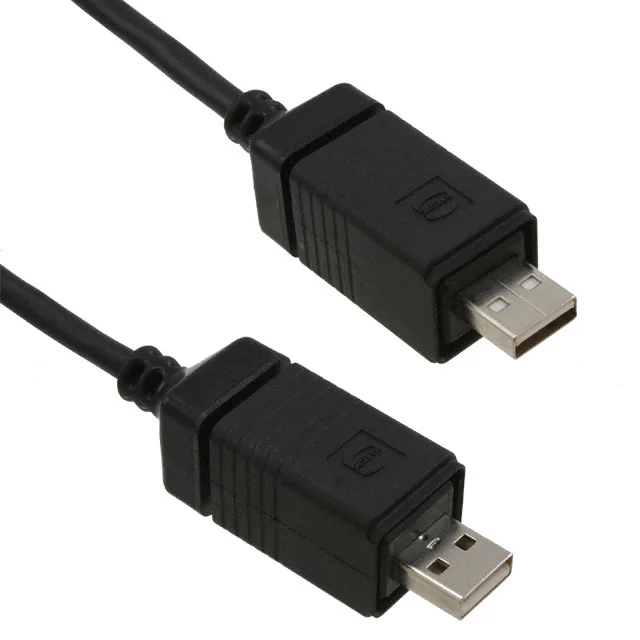

| 09451451902 | 线材/电缆-线缆及配套 | PP USB A 2.0; 2X PUSHPULL; 1,5M | 在线订购 | ||

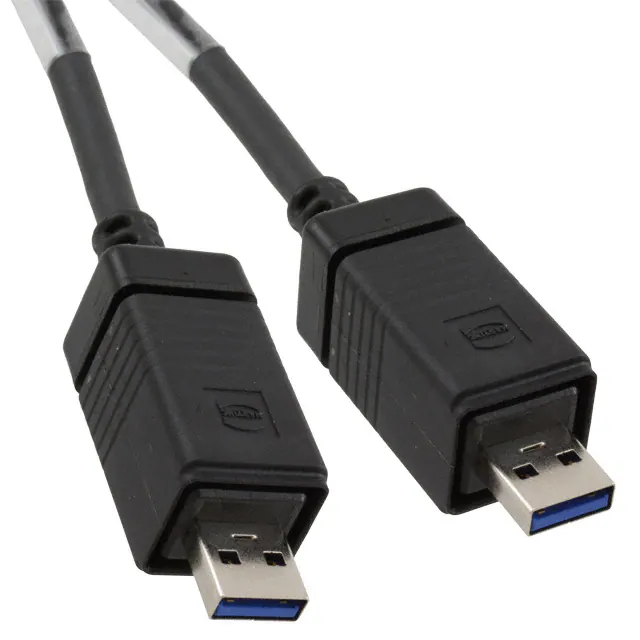

| 09451452902 | 线材/电缆-线缆及配套 | CABLE USB A MALE/MALE 3.0 1.5M | 在线订购 | ||
| 09451451912 | 线材/电缆-线缆及配套 | PP USB A 2.0; PP - IP20; 1,5M | 在线订购 | ||
| 09451452912 | 线材/电缆-线缆及配套 | CABLE USB B MALE/MALE 2.0 1.5M | 在线订购 |
