TVS 二极管阵列、高速、AEC-Q101、SP3014 系列
Littelfuse 的 SSP3014 系列二极管阵（TVS Diode Array, High Speed, AEC-Q101, SP3014 Series）可提供低电容 ESD 保护
发布时间：2018-06-14
来自 Littelfuse 的 SP3014 系列集成了 2 通道电容控向二极管和附加齐纳二极管，为可能遇到破坏性静电放电 (ESD) 的电子设备提供保护。 SP3014 能够安全地吸收高于 IEC61000-4-2 国际标准规定的最高重复性静电放电 (ESD) 尖峰（±8 kV 接触放电），而不会削弱性能。 低负载电容使该系列极适用于保护高速信号线路，如 USB2.0 和具有极低动态电阻的 1 Gb 以太网，从而保护最敏感、最先进的芯片组免受 ESD 瞬变的损坏。
TVS 二极管阵列、高速、AEC-Q101、SP3014 系列特性
ESD, IEC61000-4-2, ±15 kV 接触。±25 kV 空气
EFT, IEC61000-4-4, 80 A (tP=5/50 ns)
闪电，IEC61000-4-5, 8 A (tP=8/20 μs)
低电容：每个 I/O 1.0 pF（典型值）
低漏泄电流：5 V 时 1.0 μA（最大）
小型 μDFN (JEDEC MO 229) 封装提供布线穿透 (flow through routing) 功能，可简化 PCB 布局
获得 AEC-Q101 认证
TVS 二极管阵列、高速、AEC-Q101、SP3014 系列应用
LCD/PDP TV
外部存储
DVD/蓝光播放机
机顶盒
智能手机和数码相机
超极本/笔记本电脑
便携式医疗设备
汽车电子
可穿戴技术
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

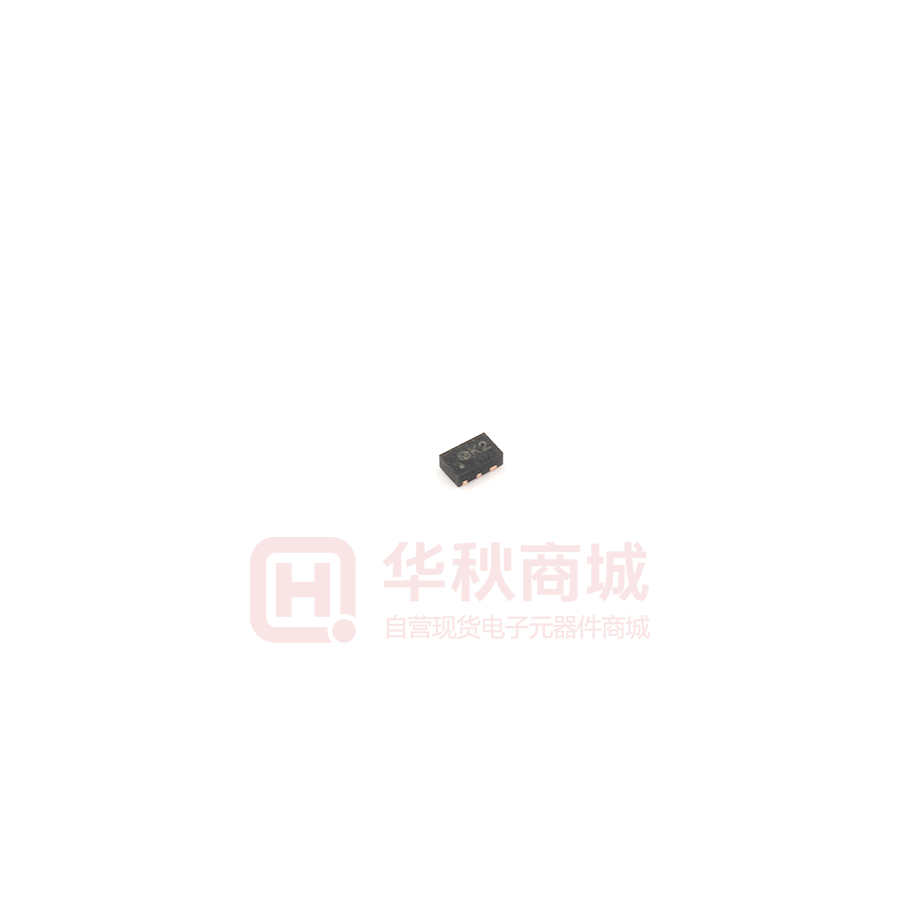

 | | SP3014-02UTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管 VRWM=5V VC=6.8V IPP=8A µDFN6L_1.6X1MM | ￥0.89960 | 在线订购 |
