TVS 二极管阵列、CM-EMI 滤波和 ESD、SP5000 系列
Littelfuse 的 4 通道和 6 通道高集成度共模滤波器（TVS Diode Array, CM-EMI Filtering and ESD, SP5000 Series）具有 ESD 保护功能
发布时间：2018-06-14
Littelfuse 的 SP5000 系列高度集成共模滤波器 (CMF) 可提供 ESD 保护和 EMI 共模噪声滤波功能，适用于采用高速差分串行接口的系统。 SP5001 和 SP5003 系列可保护两个差分线对并对其进行滤波，且采用符合 RoHS 规范的小型 TDFN-10 封装；SP5002 系列可保护三个差分线对并对其进行滤波，且采用符合 RoHS 规范的小型 TDFN-16 封装。 所有这些器件均比分立式解决方案节省成本和空间。
TVS 二极管阵列、CM-EMI 滤波和 ESD、SP5000 系列特性
SP5001 特性
大差分带宽 > 2.5 GHz
高共模阻带衰减：
700 MHz 时 >25 dB
800 MHz 时 >30 dB
每通道 ±15 kV ESD 保护功能（IEC 61000-4-2 标准第 4 级，接触放电）
TDFN-10 2.50 x 2.00 x 0.75 mm 封装，0.50 mm 引线间距
符合 RoHS 规范的无铅封装
获得 AEC-Q101 认证
SP5003 特性
大差分带宽 > 4.0 GHz
高共模阻带衰减
900 MHz 时 >16 dB
共模阻抗：Zc：100 MHz 时 32 Ω
每通道 ±15 kV ESD 保护功能（IEC 61000-4-2 标准第 4 级，接触放电）
TDFN-10 2.50 x 2.00 x 0.75 mm 封装，0.50 mm 引线间距
符合 RoHS 规范的无铅封装
获得 AEC-Q101 认证
SP5002 特性
大差分带宽 > 2 GHz
高共模阻带衰减：
700 MHz 时 >25 dB
800 MHz 时 >30 dB
每通道 ±15 kV ESD 保护功能（IEC 61000-4-2 标准第 4 级，接触放电）
TDFN-16 4.0 x 2.00 x 0.75 mm 封装，0.50 mm 引线间距
符合 RoHS 规范的无铅封装
获得 AEC-Q101 认证
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SP5001-04TTG | 共模滤波器-滤波器与磁珠 | 在线订购 | ||

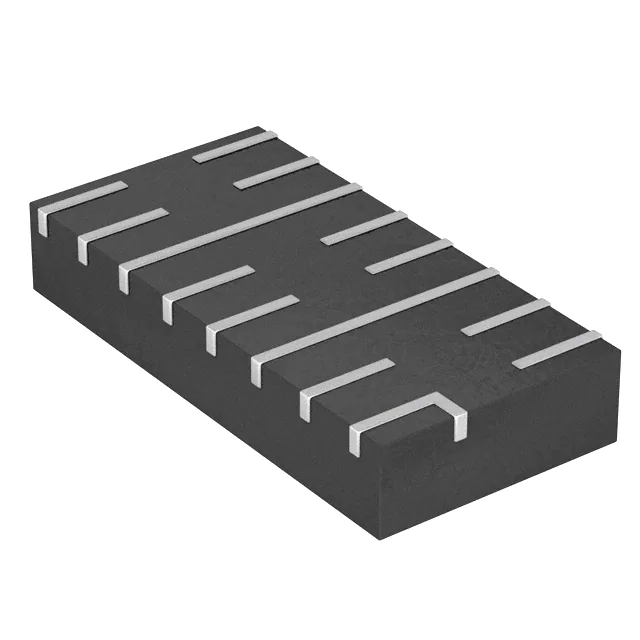

 | | SP5002-06TTG | 共模滤波器-滤波器与磁珠 | 6 Line Common Mode Choke Surface Mount 100mA | 在线订购 | |
 | | SP5003-04TTG | 共模滤波器-滤波器与磁珠 | 在线订购 |
