    LTC2757 SoftSpan Iout DAC

    LTC2757 SoftSpan Iout DAC

    Linear Technology 推出其采用并行 I/O 的 LTC2757 十八位 SoftSpan Iout DAC(LTC2757 SoftSpan Iout DAC)

    发布时间:2018-06-14

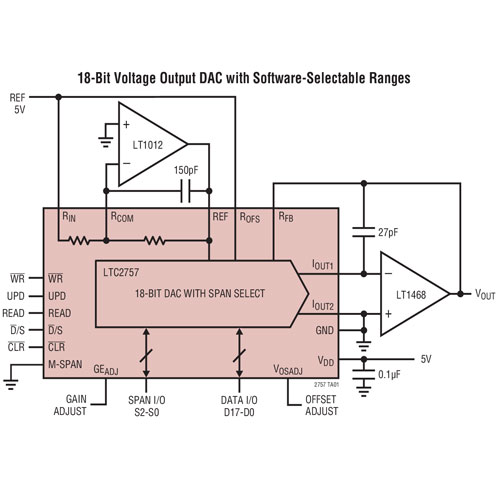

    Linear Technology 的 LTC2757 是一款 18 位乘法并行输入、电流输出数模转换器,并在无任何调节的情况下,在整个温度范围内实现了完整的 18 位性能——±1 LSB INL 和 DNL(最大值)。 在所有性能等级下均能保证 18 位单调性。 这款 SoftSpanTM DAC 采用 3 V 至 5 V 单工作电源,提供六种可通过并行接口设置的输出范围(高达 ±10 V),或者通过引脚搭接在一种输出范围内运作。
    除了精准的 DC 规格之外,LTC2757 还具有出色的 AC 规格,包括 2.1 μs 全量程建立至 1 LSB 和 1.4 nV•s 毛刺脉冲。
    LTC2757 采用双向输入/输出并行接口,从而实现了任何片载寄存器的回读,包括 DAC 输出范围的设定值;该器件还采用了一个 CLR 引脚和上电复位电路,这两种方式均能把 DAC 输出复位至 0V,且不受输出的影响。


    LTC2757 SoftSpan Iout DAC特性

    • 最大 18 位 INL 误差:±1 LSB(整个温度范围内)

    • 编程设定或引脚搭接六种输出范围:

      0 V 至 5 V、0 V 至 10 V、–2.5 V 至 7.5 V、±2.5 V、±5 V、±10 V

    • 在整个温度范围内保证单调特性

    • 低毛刺脉冲:1.4 nV•s (3 V)、3 nV•s (5 V)

    • 18 位建立时间:2.1 μs

    • 采用 2.7 V 至 5.5 V 单电源工作

    • 所有编码下保持基准电流恒定

    • 电压控制式失调和增益调整

    • 并行接口,可回读所有寄存器

    • 清空至 0 V 或上电复位至 0 V 功能(与输出范围无关)

    • 48 引脚 7 mm × 7 mm LQFP 封装

    LTC2757 SoftSpan Iout DAC应用

    1. 仪器

    2. 医疗设备

    3. 自动测试设备

    4. 过程控制和工业自动化

    Demo Board
    图片数据手册产品型号产品分类产品描述价格操作
    DC1485A开发板/评估板/验证板-开发板/套件/编程器LTC2757 18 位 采样率数模转换器 (DAC) 评估板在线订购
    LTC2757 SoftSpan Iout DAC
    图片数据手册产品型号产品分类产品描述价格操作
    LTC2757AILX#PBF数模转换器(DAC)-数据转换器在线订购
    LTC2757BILX#PBF数模转换器(DAC)-数据转换器具并行 I/O 的 18 位 SoftSpan IOUT DAC在线订购
