AL5809 简易型双端子 +/-5% 恒流线性稳压器
来自 Diodes 的恒定电流线性稳压器（AL5809 Simple Two-Terminal +/-5% Constant-Current Linear Regulator）具有出色的温度稳定性和电流精度
发布时间：2018-06-14
Diodes Incorporated 的 AL5809 是一款恒流线性 LED 驱动器，可提供高性价比双引脚解决方案。 该器件具有出色的 20 ppm/°C 温度稳定性，以及在宽电压和宽温度范围内 ±5% 的电流调节精度。 AL5809 包括各种不同的固定输出电流版本，因此无需外部电流设定电阻器并能构建一个用于线性驱动 LED 的简易解决方案。 该器件可支持从高压侧和低压侧驱动 LED 灯串。
AL5809 会立即导通并能从 2.5 V 摆动至 60 V，从而驱动长 LED 灯串。 浮动接地——输入和输出引脚间的额定 60 V 额定电压，设计用于承受离线应用中出现的高峰值电压。
AL5809 采用热固封装式 PowerDI-123 封装或 SOD-123 封装。
AL5809 简易型双端子 +/-5% 恒流线性稳压器特性
用于 PowerDI-123 的坚固型电源封装，可达 1.2 W
温度范围 -40°C 至 +125°C
电流随温度变化容差 ±5% LED
（15 mA、20 mA、30 mA、40 mA、50 mA、60 mA、90 mA、120 mA 和 150 mA）采用 PowerDI-123 封装
（15 mA、20 mA、30 mA、40 mA、50 mA）采用 SOD-123 封装，并可根据要求提供其它电流选项
电流恒定，温度漂移小和高电源抑制比
两个端子间的工作电压为 2.5 V 至 60 V
采用"绿色"模塑料（不含 Br、Sb）的 PowerDI-123 和 SOD-123 封装，表面涂层无铅/符合 RoHS 规范
AL5809 简易型双端子 +/-5% 恒流线性稳压器应用
离线 LED 灯
LED 电源
白色家电
LED 标志
仪器照明
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AL5809-120P1-7 | LED/照明驱动器-电源管理 | ￥1.73418 | 在线订购 | |

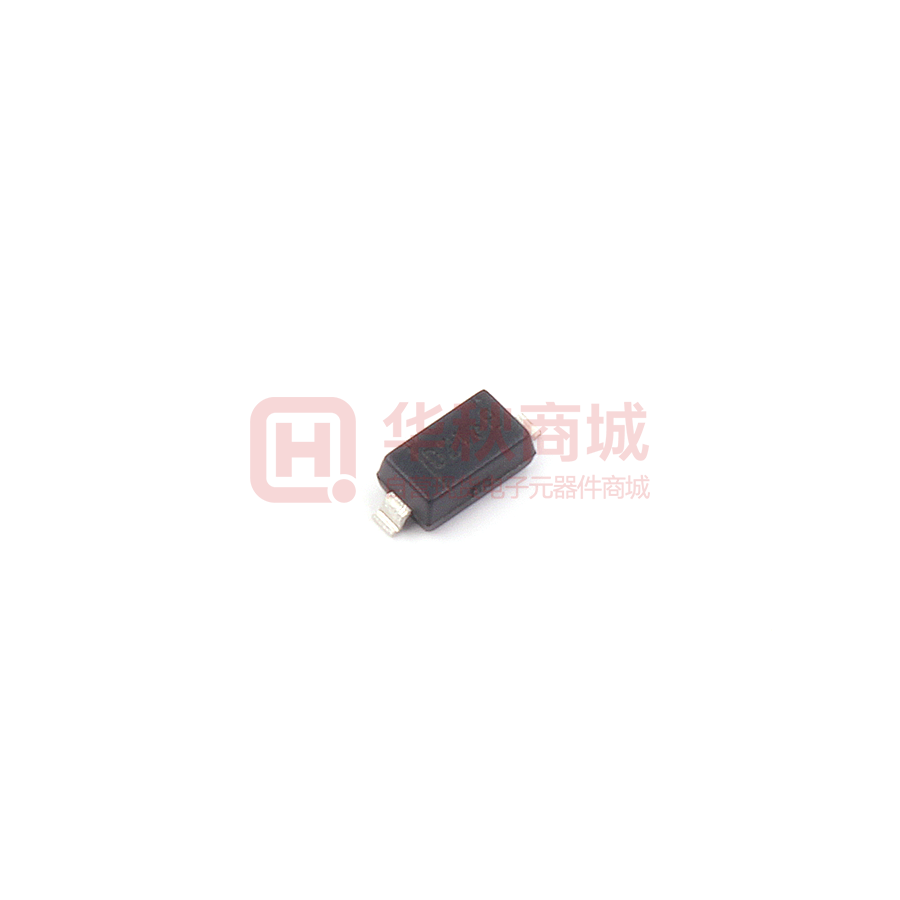

 | | AL5809-15S1-7 | LED/照明驱动器-电源管理 | ￥1.35088 | 在线订购 | |
 | | AL5809-15P1-7 | LED/照明驱动器-电源管理 | IC LED DRVR LIN PWM 15MA PDI12 | ￥2.45328 | 在线订购 |
 | | AL5809-150P1-7 | LED/照明驱动器-电源管理 | IC LED DRVR LIN PWM 150MA PDI12 | ￥2.59350 | 在线订购 |
 | | AL5809-20S1-7 | LED/照明驱动器-电源管理 | LED 驱动器 IC 1 输出 线性 PWM 调光 20mA SOD-123 | ￥1.22531 | 在线订购 |
