Han-Yellock

Harting 的 Han-yellock® 系统(Han-Yellock)能与各种各样的绝缘子和触头嵌件配合使用,以形成接口
发布时间:2018-06-14
HARTING 的 Han-Yellock® 接口器件包括外壳、位于外壳侧的穿孔板、以及电缆侧带有防护罩的底座外罩。 锁定能力是 Han-Yellock 的关键功能。 该功能可确保连接和断开安全、简单、快速,即使在恶劣的工业环境下也是如此。
Han-Yellock 在装配元件时具有以下特性:
Han-Yellock 性能更强,具体表现在功能更多、潜力倍增且操作简单、误差率更低且安全性获得了最大限度提升。
Han-Yellock®
Harting 现推出一种新的紧凑型连接器 Han-Yellock® 10。 基于成熟的 Han-Yellock® 30 和 60 尺寸,通过采纳更多功能以满足紧凑型装置和系统的要求。
通用性和高效性可以确定为新型 Han-Yellock® 10 的关键特性。 目前,该器件具有 25 个不同的触头插件,能满足从提供电源到数据传输的任何条件。 因此,例如在以太网应用中,一种尺寸便能可靠地传输高达 40 A / 690 V 的电源和敏感型数据信号。 此外,还提供具有多达 21 个触头的多极变体。 同时提供用于光学数据传输的触头插件。
主要特性是易于处理和操作。 集成在外壳锁中的锁定机构能在连接过程中同时锁定外壳的两部分。 解锁过程同样直观化。 操作时仅需短暂按压致动按钮。 坚固的不锈钢锁定机构解锁后,连接器的两个组成部分即可分离。
数据传输尤其需要一个彻底的解决方案,以确保达到理想的 EMC 性能(电磁兼容性)。 得益于外壳的两个部分的嵌套和外壳与附近表面直接形成电气连接,HARTING 的 Han-Yellock® 完全满足这一要求。 通过采用 M25 电缆输入,即使使用较大直径的护套电缆也无妨。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 11051052803 | 接线端子-连接器 | HAN YELLOCK MULTIPLIER 3:2 | 在线订购 | |
![]() | | 11000009601 | 胶壳及附件-连接器 | 在线订购 | ||
![]() | | 11000009501 | 胶壳及附件-连接器 | HAN YELLOCK CODING PIN | ¥51.60504 | 在线订购 |
![]() | | 11051052802 | 接线端子-连接器 | HAN YELLOCK MULTIPLIER 2:3 | ¥96.67125 | 在线订购 |
![]() | | 11003009601 | 胶壳及附件-连接器 | HAN YELLOCK 30 ADAPTER PLATE | 在线订购 | |
![]() | | 11003009503 | 胶壳及附件-连接器 | HAN-YELLOCK 30 BASE GASKET | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 11050006104 | 胶壳及附件-连接器 | CONTACT H.D. CRIMP PIN 18AWG | ¥9.09596 | 在线订购 |
![]() | | 11050006101 | 胶壳及附件-连接器 | 在线订购 | ||
![]() | | 11050006108 | 胶壳及附件-连接器 | 在线订购 | ||
![]() | | 11050006105 | 胶壳及附件-连接器 | ¥9.09596 | 在线订购 | |
| | 11050006106 | 胶壳及附件-连接器 | YELLOCK CRIMP CONT MALE 14 AWG | 在线订购 | ||
![]() | | 11050006103 | 胶壳及附件-连接器 | YELLOCK CRIMP CONT MALE | ¥9.09596 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 11003000101 | 胶壳及附件-连接器 | FRAME ASSEMBLY FOR 2MOD | ¥52.87735 | 在线订购 |
![]() | | 11003000301 | 胶壳及附件-连接器 | FRAME ASSEMBLY FOR 2MOD | 在线订购 | |
![]() | | 11006000301 | 胶壳及附件-连接器 | FRAME ASSEMBLY FOR 4MOD | 在线订购 | |
![]() | | 11006000101 | 胶壳及附件-连接器 | FRAME ASSEMBLY FOR 4MOD | ¥71.95629 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 11200031400 | 胶壳及附件-连接器 | TOPENTRYHOODM20 | ¥220.33871 | 在线订购 |
![]() | | 11200035456 | 胶壳及附件-连接器 | 在线订购 | ||
![]() | | 11200030300 | 胶壳及附件-连接器 | BULKHEADMOUNTHOUSINGSTRAIGHT | 在线订购 | |
![]() | | 11200030800 | 胶壳及附件-连接器 | BULKHEADMOUNTHOUSINGANGLED | ¥221.58908 | 在线订购 |
![]() | | 11200031401 | 胶壳及附件-连接器 | TOPENTRYHOODM25 | ¥220.33871 | 在线订购 |
![]() | | 11200031600 | 胶壳及附件-连接器 | ANGLEDENTRYHOODM20 | ¥222.74073 | 在线订购 |
![]() | | 11200035406 | 胶壳及附件-连接器 | ¥120.79199 | 在线订购 | |
![]() | | 11200039903 | 胶壳及附件-连接器 | 在线订购 | ||
![]() | | 11200031601 | 胶壳及附件-连接器 | ANGLEDENTRYHOODM25 | ¥222.74073 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 11123000110 | 胶壳及附件-连接器 | CONN CARRIER HOOD IP65/67 | ¥268.76848 | 在线订购 |
![]() | | 11123000301 | 胶壳及附件-连接器 | CONN BASE BOTTOM ENTRY | 在线订购 | |
![]() | | 11123001401 | 胶壳及附件-连接器 | CONN HOOD SHELL TOP ENTRY M25 | ¥216.80835 | 在线订购 |
![]() | | 11123001402 | 胶壳及附件-连接器 | CONN HOOD SHELL TOP ENTRY M32 | 在线订购 | |
![]() | | 11123000302 | 胶壳及附件-连接器 | CONN BASE BOTTOM ENTRY | 在线订购 | |
![]() | | 11123000100 | 胶壳及附件-连接器 | CONN CARRIER HOOD IP65/67 | ¥244.19439 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 11051053001 | 接线端子-连接器 | MODULE MALE 5POS CRIMP | 在线订购 | |
![]() | | 11053253001 | 接线端子-连接器 | MODULEMALE25POSCRIMP | ¥152.46794 | 在线订购 |
![]() | | 11053253101 | 接线端子-连接器 | MODULEFEMALE25POSCRIMP | ¥152.46794 | 在线订购 |
![]() | | 11056483101 | 接线端子-连接器 | MODULEFEMALE48POSCRIMP | ¥272.83217 | 在线订购 |
![]() | | 11051052633 | 接线端子-连接器 | MODULE MALE 5POS PUSH IN LOCK | 在线订购 | |
![]() | | 11056483001 | 接线端子-连接器 | MODULEMALE48POSCRIMP | ¥272.83217 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

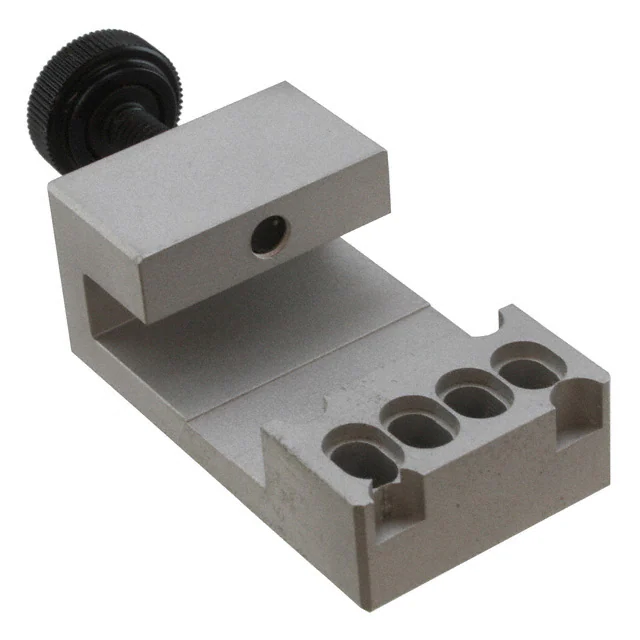

![]() | | 09990000342 | 压线工具-工具 | HAN YELLOCK LOCATOR 09990000001 | ¥74.26041 | 在线订购 |
![]() | | 09990000343 | 压线工具-工具 | HAN YELLOCK LOCATOR - 0021 TOOL | ¥499.52142 | 在线订购 |
![]() | | 09990000341 | 压线工具-工具 | HAN YELLOCK LOCATOR - 0110 TOOL | ¥648.26020 | 在线订购 |

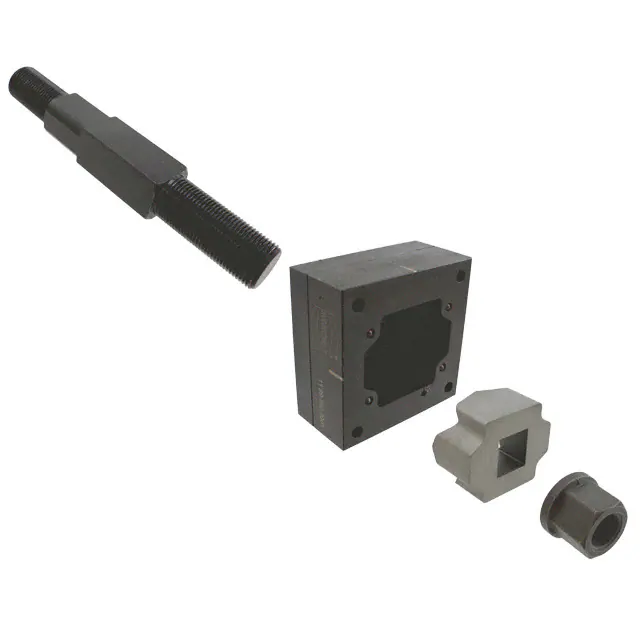

![]() | | 11993000001 | 其它工具-工具 | HAN-YELLOCK 30 PANEL PUNCH | 在线订购 | |

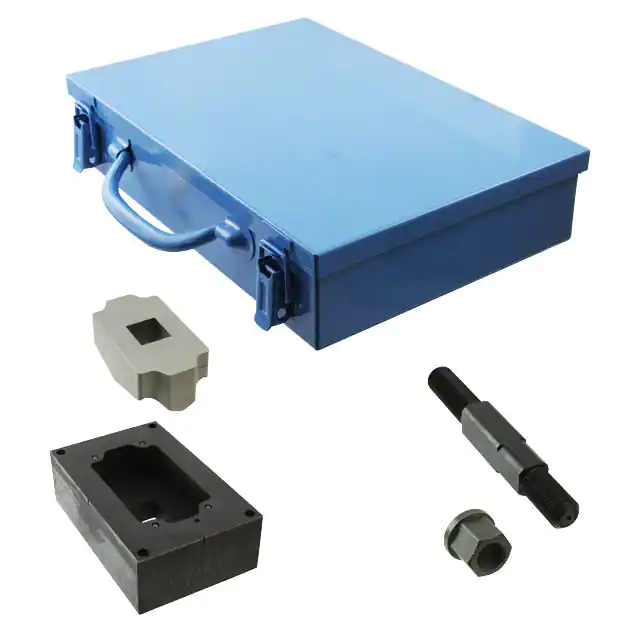

![]() | | 11996000001 | 其它工具-工具 | HAN-YELLOCK 60 PANEL PUNCH | 在线订购 |
